دراسة الميتالوجرافيا للحديد الزهر ودورها في تحليل البنية الدقيقة للسبائك

تعد الميتالوجرافيا للحديد الزهر عملية متخصصة لتحليل وتقييم البنية الدقيقة النهائية لمختلف أنواع الحديد الزهر. تُعتبر هذه الطريقة، التي تُعد واحدة من أهم أساليب مراقبة الجودة ودراسة البنية المجهرية للمواد، أداة حيوية تتيح من خلال المجهر الضوئي إمكانية ملاحظة وتحديد الأطوار، والجرافيت، والمصفوفة المعدنية بدقة.

في الواقع، الهدف من إجراء الميتالوجرافيا على الحديد الزهر هو التعرف على نوع البنية وعلاقته بالخصائص الميكانيكية وأداء السبائك. وبالنظر إلى أهمية هذه الطريقة في دراسة الخصائص الميتالورجية، تقدم مجموعة اونجارد في هذا المقال تحليلاً شاملاً للميتالوجرافيا للحديد الزهر وتطبيقاتها في الصناعات المختلفة.

مراحل تحضير وإجراء الميتالوجرافيا للحديد الزهر في مختبرات اونجارد

قبل بدء عملية الميتالوجرافيا للحديد الزهر وملاحظة بنيته الدقيقة بواسطة المجهر الضوئي، يجب أن يخضع العينة لسلسلة من خطوات التحضير الدقيقة. تُصمم هذه المراحل بحيث تبقى البنية المعدنية للقطعة دون أي تغيير، وتكون نتائج الفحص دقيقة وموثوقة تمامًا.

1. قطع العينة: في الخطوة الأولى، تُقطع القطعة بدقة عالية لاختيار جزء منها للفحص. يجب أن يتم القطع بطريقة تمنع أي تغييرات حرارية أو ميكانيكية في بنية المعدن.
2. الصنفرة الخشنة: في هذه المرحلة، يُجهز سطح العينة عن طريق صنفرة خشنة لإزالة التفاوتات الأولية وتحضيرها للمراحل التالية من الصنفرة.
3. تثبيت العينة (Mounting): لتسهيل النقل والحفظ وتحقيق صنفرة دقيقة، يتم تثبيت العينة داخل مواد راتنجية أو بلاستيكية خاصة. تساعد هذه العملية على زيادة التحكم أثناء التلميع والملاحظة تحت المجهر.
4. الصنفرة الناعمة: في هذه المرحلة، يتم تسوية سطح القطعة تدريجيًا لإزالة أصغر العيوب أو آثار الصنفرة السابقة، ولإظهار البنية الحقيقية للمعدن.
5. التلميع النهائي: يتم التلميع باستخدام معاجين أو أقمشة خاصة لإزالة جميع الخدوش المتبقية والحصول على سطح مرآوي وموحد.
6. النقش الكيميائي (Etching): لكشف حدود الحبيبات ومكونات البنية الدقيقة، تُعامل العينة بمحلول نقش مناسب لهجوم كيميائي مضبوط. تلعب هذه المرحلة دورًا مهمًا في وضوح الصورة تحت المجهر.

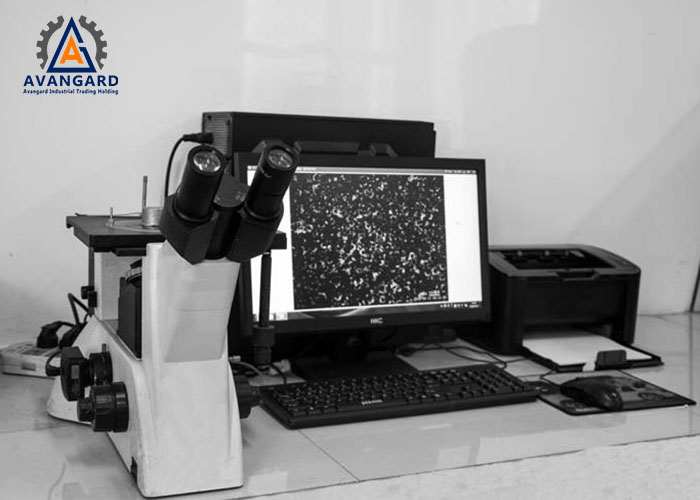

في النهاية، تُسجل وتحلل صور الميتالوجرافيا للحديد الزهر باستخدام المجهر الضوئي عند تكبيرات مختلفة. تساعد هذه البيانات خبراء اونجارد على تقييم نوع البنية وجودة السبيكة النهائية بدقة.

تحليل البنية الدقيقة للحديد الزهر وأنواع الجرافيت في الميتالوجرافيا الصناعية

في دراسات الميتالوجرافيا للحديد الزهر، يمكن تصور حالتين قصويتين لتوزيع الكربون في البنية الدقيقة:

1. وجود كل الكربون على شكل جرافيت حر: في هذه الحالة، تكون البنية النهائية مزيجًا من الفيريت والجرافيت، ويصبح الحديد الزهر أكثر ليونة وقابلية للطرق.
2. وجود كل الكربون في صورة مركب كيميائي: نتيجة لذلك، تشمل البنية البيرليت والسمنتيت (Fe₃C)، مما يزيد من الصلابة والهشاشة.

بالطبع، عمليًا، لا يتم ملاحظة أي من هاتين الحالتين بشكل كامل، وغالبًا ما تكون البنية الدقيقة الفعلية للحديد الزهر بين هذين الحدين النظريين.

في الميتالوجرافيا للحديد الزهر، يمكن أن يظهر الجرافيت في ثلاثة أشكال رئيسية:

• الجرافيت الطبقي (Flake Graphite)
• الجرافيت غير المنتظم أو العقدي الجزئي (Irregular Graphite)
• الجرافيت الكروي (Spheroidal Graphite)

لكل نوع من هذه الأنواع تأثير كبير على الخصائص الميكانيكية والأداء النهائي للسبائك. على سبيل المثال، يزيد وجود الجرافيت الكروي من مقاومة الصدمات والليونة للحديد الزهر، بينما يؤدي الجرافيت الطبقي إلى زيادة الهشاشة والتكسر.

من المهم الإشارة إلى أن كثافة الحديد الزهر ليست قيمة ثابتة، بل تعتمد على التركيب الكيميائي، ونسبة الكربون، ونوع العناصر السبائكية، وهذه العوامل تؤثر مباشرة على البنية الدقيقة ونتائج الميتالوجرافيا. للمزيد من المعلومات حول هذا الموضوع، يمكنكم الاطلاع على المقالة التخصصية لمجموعة اونجارد حول “ما هو الصب”.

في الميتالوجرافيا للحديد الزهر، يلعب نوع الجرافيت المتكون دورًا حاسمًا في الخصائص النهائية للسبائك. حسب ظروف التصلب والتركيب الكيميائي، يمكن أن يظهر الجرافيت بأشكال مختلفة في بنية المعدن. الجدول التالي يقدم مقارنة بين أنواع الجرافيت في الحديد الزهر وخصائص كل نوع:

نوع الجرافيت	الشكل الظاهري في الميتالوجرافيا	البنية الأساسية المعتادة	الخصائص الميكانيكية	التطبيقات الشائعة
الجرافيت الطبقي (Flake Graphite)	رقائقي وغير منتظم	فيريت أو بيرليت	مقاومة ضغط عالية، هشاشة كبيرة	الحديد الزهر الرمادي، قطع المحركات
الجرافيت غير المنتظم (Irregular Graphite)	غير منتظم ومتوسط	بيرليتي – فيريتي	توازن نسبي بين الصلابة والليونة	الحديد الزهر شبه المطاوع، القطع العامة
الجرافيت الكروي (Spheroidal Graphite)	كروي ومنتظم	فيريتي أو بيرليتي	ليونة وقوة شد عالية	الحديد الزهر المطاوع (القابل للكسر)، الأنابيب، التروس

البنية الدقيقة وخصائص الميتالوجرافيا للحديد الزهر الرمادي

في الميتالوجرافيا للحديد الزهر الرمادي، يظهر الجرافيت بشكل حر وفي هيئة رقائق أو طبقات رقيقة (Flake Graphite) ضمن المصفوفة المعدنية. هذا التوزيع للجرافيت يؤدي إلى أن يكون كسر سطح القطعة ذو لون رمادي، ومن هنا جاء اسم هذا النوع من الحديد الزهر.

يمكن أن تكون المصفوفة المعدنية للحديد الزهر الرمادي، حسب ظروف التصلب والتركيب الكيميائي، فيريتية، بيرليتية، أو مزيج من الفيريت والبيرليت.

• تؤدي البنية الفيريتية إلى زيادة ليونة السبيكة وتحسين قابلية التشغيل الآلي.
• بينما توفر البنية البيرليتية صلابة أعلى ومقاومة أكبر للتآكل.

في صور الميتالوجرافيا للحديد الزهر الرمادي، يظهر الجرافيت عادة على شكل رقائق داكنة اللون وسط مصفوفة أفتح. يُعد شكل وتوزيع الجرافيت أحد المؤشرات الرئيسية لتقييم جودة ونوع الحديد الزهر.

الجدول أدناه يقدم مقارنة بين الحالات المختلفة للمصفوفة في الحديد الزهر الرمادي:

نوع المصفوفة في الحديد الزهر الرمادي	البنية الميتالوجرافية	الخاصية الميكانيكية الرئيسية	التطبيق الشائع
فيريتي (Ferritic)	جرافيت طبقي ضمن مصفوفة فيريتية لينة	ليونة عالية، قابلية تشغيل آلي ممتازة	كتلة الأسطوانة، غلاف المضخة
بيرليتي (Pearlitic)	جرافيت طبقي ضمن مصفوفة بيرليتية	صلابة عالية، مقاومة كبيرة للتآكل	قرص الفرامل، التروس
فيريتي – بيرليتي (Ferritic–Pearlitic)	مزيج من المصفوفتين مع جرافيت طبقي	توازن بين المقاومة والليونة	قطع الماكينات العامة

دراسة الميتالوجرافيا للحديد الزهر الأبيض وبنيته البيرليتية – اللديبوريتيّة

في الحديد الزهر الأبيض، وعلى عكس الأنواع الرمادية، لا يوجد الكربون على شكل جرافيت حر، بل يتحد الكربون بالكامل مع الحديد مكونًا كربيد الحديد (السمنتيت – Fe₃C). هذه الخاصية تجعل سطح الكسر ذا مظهر بلوري وبلون أبيض لامع، ومن هنا جاءت تسمية هذا النوع بالحديد الزهر الأبيض.

تتكون البنية الدقيقة الميتالوجرافية للحديد الزهر الأبيض عادةً من مصفوفة بيرليتية أو لَديبوريتيّة (Ledeburitic). في هذه البنية، تتوزع مرحلة السمنتيت على شكل أشرطة أو شبكات بيضاء بين الفروع المتغصنة (الدندريتية). وجود كربيد الحديد بهذا الشكل يمنح الحديد الزهر الأبيض صلابة عالية جدًا، لكنه في المقابل يزيد من هشاشته.

في الصور الميكروسكوبية، تُظهر المناطق الفاتحة اللون وجود السمنتيت، بينما تمثل المناطق الداكنة المصفوفة البيرليتية. ويُعد هذا التباين في الشكل البصري من أبرز السمات المميزة للميتالوجرافيا للحديد الزهر الأبيض مقارنةً بأنواع الحديد الزهر الأخرى.



الجدول التالي يقدم مقارنة بين الخصائص الرئيسية للحديد الزهر الأبيض والحديد الزهر الرمادي:

الخصائص	الحديد الزهر الأبيض	الحديد الزهر الرمادي
شكل الكربون	في صورة مركب (سمنتيت)	في صورة جرافيت حر
مظهر سطح الكسر	أبيض لامع وبلوري	رمادي ومطفأ
الصلابة	عالية جدًا	متوسطة إلى منخفضة
المتانة (الليونة)	منخفضة	مرتفعة نسبيًا
قابلية التشغيل الآلي	ضعيفة جدًا	ممتازة
التطبيقات	بطانة الطواحين، القطع المقاومة للتآكل	قطع المحركات، أغلفة المضخات

بشكل عام، يُعد الحديد الزهر الأبيض مناسبًا للتطبيقات التي تتطلب مقاومة عالية للتآكل وصلابة كبيرة. يستخدم خبراء اونجارد تقنية الميتالوجرافيا للتعرف بدقة على البنية البيرليتية – اللديبوريتيّة لهذا النوع من الحديد الزهر وتقييم جودة القطع النهائية.

الميتالوجرافيا للحديد الزهر القابل للطرق وتحليل البنية الدقيقة للجرافيت الكروي والمصفوفات

في الحديد الزهر القابل للطرق (Malleable Cast Iron)، يظهر الجرافيت في البنية المعدنية على شكل كروي أو غير منتظم. يتم إنتاج هذا النوع في البداية كحديد زهر أبيض أو بسبيكة كيميائية مناسبة للصب، ثم يُخضع لعملية التخمير (Annealing). خلال هذه العملية، ينمو الجرافيت من السمنتيت على شكل نوى ويتحول تدريجيًا إلى أشكال كروية أو غير منتظمة. تمنح هذه البنية الحديد الزهر القابل للطرق متانة وليونة أعلى مقارنة بالحديد الزهر الأبيض.

في الميتالوجرافيا للحديد الزهر القابل للطرق، يمكن تمييز ثلاثة أنواع رئيسية من المصفوفات المعدنية إلى جانب شكل الجرافيت:

1. القلب الأسود (Black Core): المصفوفة فيريتيّة متجانسة من السطح إلى المركز، وقد تحتوي بعض العينات على كميات صغيرة من البيرليت.
2. القلب الأبيض (White Core): يحتوي على نسبة كربون أعلى وسيليكون أقل مقارنة بالقلب الأسود، ويمكن أن تكون المصفوفة فيريتيّة أو مزيجًا من الفيريت والبيرليت.
3. المصفوفة البيرليتية (Pearlitic Matrix): تتكون على شكل طبقات أو تجمعات كروية، وتوفر صلابة أعلى من المصفوفة الفيريتية.



الجدول التالي يوضح تحليل البنية الدقيقة للحديد الزهر القابل للطرق:

نوع المصفوفة	الخصائص الميتالوجرافية	نسبة الكربون والسيليكون	الخواص الميكانيكية	التطبيقات الشائعة
القلب الأسود (Black Core)	مصفوفة فيريتيّة متجانسة	كربون أقل، سيليكون متوسط	ليونة ومرونة جيدة	قطع الماكينات الخفيفة، الأجزاء الداخلية
القلب الأبيض (White Core)	مصفوفة فيريتيّة أو فيريتيّة–بيرليتيّة	كربون أعلى، سيليكون أقل	توازن بين الصلابة والليونة	قطع تتحمل أحمالًا متوسطة، المسبوكات العامة
المصفوفة البيرليتية (Pearlitic Matrix)	مصفوفة بيرليتيّة طبقية أو كروية الشكل	كربون متوسط، سيليكون منخفض	صلابة عالية ومقاومة ممتازة للتآكل	القطع المقاومة للتآكل، التروس، والأجزاء الصناعية الخاصة

بشكل عام، يوفر الحديد الزهر القابل للطرق، من خلال تركيبته الفريدة من الجرافيت الكروي والمصفوفات المختلفة، مجموعة متنوعة من الخصائص الميكانيكية. تستخدم اونجارد تحليل الميتالوجرافيا لهذا النوع من الحديد الزهر لمراقبة جودة الصب واختيار أفضل تركيبة سبائكية في الصناعات المعدنية) الصب(

الميتالوجرافيا للحديد الزهر المطاوع (Ductile Cast Iron) وتحليل البنية الدقيقة للجرافيت الكروي

في الميتالوجرافيا للحديد الزهر المطاوع، يظهر الجرافيت في البنية المعدنية على شكل كروي. يُعرف هذا النوع من الحديد الزهر أيضًا باسم الحديد الزهر القابل للكسر أو ذو الجرافيت الكروي، ويوفر مزيجًا مثاليًا من الصلابة العالية والليونة المطلوبة.

يمكن أن تكون المصفوفة المعدنية للحديد الزهر المطاوع فيريتية، بيرليتية، أو مزيج من الفيريت والبيرليت. هذا التنوع في البنية يمنح الحديد الزهر المطاوع خواص ميكانيكية متنوعة، مما يجعله مقاومًا للتآكل، ذو قوة شد عالية، صلابة مناسبة، وليونة ملحوظة.

تجعل هذه الخصائص الحديد الزهر المطاوع خيارًا مثاليًا للتطبيقات التي تتطلب قطعًا قوية، مرنة، ومتينة.



الجدول التالي يوضح تحليل البنية الدقيقة وخصائص الحديد الزهر المطاوع:

نوع المصفوفة	الخصائص الميتالوجرافية	الخواص الميكانيكية	التطبيقات الشائعة
فيريتي (Ferritic)	جرافيت كروي ضمن مصفوفة فيريتيّة لينة	ليونة عالية، صلابة متوسطة	القطع الصناعية منخفضة التحميل، أغلفة المضخات
بيرليتي (Pearlitic)	جرافيت كروي ضمن مصفوفة بيرليتية صلبة	صلابة عالية، مقاومة ممتازة للتآكل	التروس، قطع تتحمل الضغط
فيريتي – بيرليتي (Ferritic–Pearlitic)	مزيج من مصفوفتين مع جرافيت كروي	توازن بين الصلابة والليونة	المحاور، الأعمدة، قطع السيارات

من خلال التحليل الدقيق للميتالوجرافيا للحديد الزهر المطاوع بواسطة خبراء اونجارد ، يمكن اختيار أفضل تركيبة سبائكية مناسبة للتطبيقات الصناعية الخاصة، كما يتم تحسين جودة القطع المصبوبة.

الكلمة الختامية حول الميتالوجرافيا للحديد الزهر وأهميتها في جودة السبائك

تُعد الميتالوجرافيا للحديد الزهر أداة أساسية لدراسة البنية الدقيقة لأنواع السبائك الحديدية، حيث تمكّن الخبراء من تقييم خصائص وجودة القطع المصبوبة بدقة. تختلف البنية الدقيقة ونتائج الميتالوجرافيا للحديد الزهر الرمادي، الأبيض، المطاوع والقابل للطرق، ولكل نوع دور مهم في تحديد الخصائص الميكانيكية والتطبيق النهائي للسبائك.

تسعى مجموعة اونجارد ، بالاعتماد على أحدث المعارف وخبرة المتخصصين في مجال الصب، لتقديم أعلى مستويات الجودة في خدمات صب الحديد الزهر. للحصول على مزيد من المعلومات والاستشارات التخصصية، يمكنكم التواصل مع خبرائنا من خلال الرابط المتاح.
