فارسی
English
Русский
دور الكوبالت في الصناعة والصبّ؛ معدن نادر بتأثير كبير
2025-12-18
16:34
تُعدّ سبائك الحديد الزهر عائلة كبيرة ومتنوعة من السبائك الحديدية، ويتكوّن تركيبها الأساسي من الحديد والكربون والسيليكون. وإلى جانب هذه العناصر، توجد مقادير ضئيلة من عناصر أخرى مثل المنغنيز والفوسفور والكبريت في تركيب الحديد الزهر. وبالمقارنة مع الفولاذ، الذي يحتوي على نسبة أقل من الكربون، يُعدّ الحديد الزهر سبيكة ذات نسبة أعلى من الكربون تصل إلى حوالي 6%. هذا التنوع في التركيب والبنية يقسّم الحديد الزهر إلى مجموعات مختلفة، منها الحديد الزهر غير السبائكي والسبائكي. ويُعدّ حديد ني-هارد من أنواع الحديد الزهر السبائكي ذات التطبيقات الخاصة، إذ يتميّز بمقاومة عالية للتآكل والتصدّع.
إنّ حديد ني-هارد، وهو في الحقيقة الاسم التجاري للحديد الزهر الأبيض السبائكي بالنيكل والكروم، يُصنَّف ضمن مجموعة الحديد الزهر المقاوم للتآكل. وتتميّز هذه السبائك ببنية مجهرية تتكوّن من عنصرين أساسيين: طور الأساس (Matrix) وطور الكربيد (Carbide). ومن خلال تغيير نسب العناصر السبائكية، تتغيّر الخواص الميكانيكية والتكلفة لهذه السبائك. ويُعدّ ني-هارد 4 الأكثر متانة ومقاومة للتآكل، ولذلك يُستخدم على نطاق واسع في العديد من الصناعات، بما في ذلك معدات مناجم الرمل والحصى. كما يُستخدم في معالجة المعادن، وإنتاج الاسمنت، وتصنيع قطع خاصة مثل المطارق، والسندان، وبطانات المطاحن.

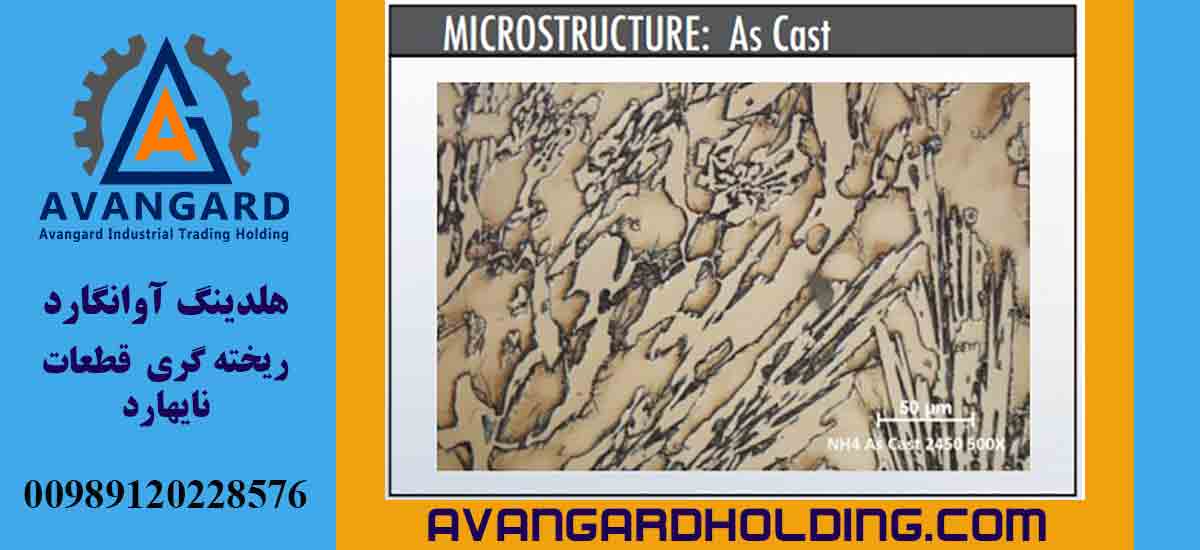

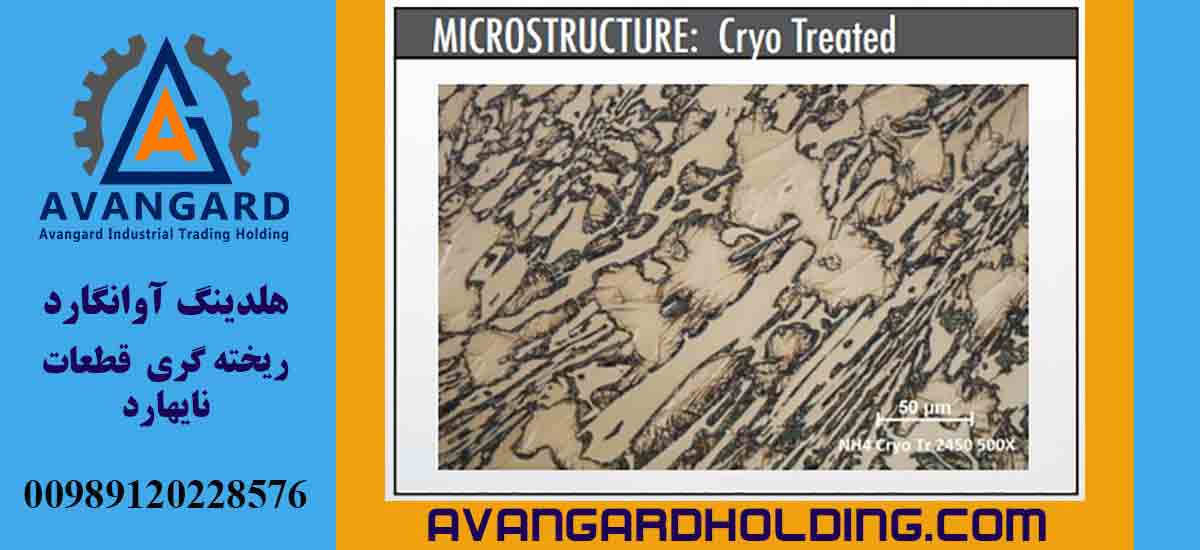

يعود تاريخ ظهور حديد نايهارد إلى عشرينيات القرن الماضي، عندما تم تقديم هذا النوع من الحديد الزهر لأول مرة من قبل الشركة الأمريكية Ni-Hard كمادة مقاومة للتآكل. وقد لاقى هذا الحديد اهتمامًا في صناعات مختلفة مثل إنتاج الأسمنت واستخراج المعادن. ومع مرور الزمن والتطور الصناعي، استُخدم حديد نايهارد في تصنيع أجزاء الآلات الثقيلة والمعدات الصناعية التي تتطلب مقاومة خاصة. وقد طُوّر هذا الحديد في الولايات المتحدة، وانتشر بسرعة في دول صناعية أخرى مثل ألمانيا واليابان.
يشتهر هذا الحديد خصوصًا بقدرته العالية جدًا على مقاومة التآكل والاحتكاك، إضافة إلى عمره التشغيلي الطويل وقدرته على تحمّل ظروف العمل القاسية. ومن ميزاته البارزة بنيته المجهرية الخاصة التي تزيد من قوته وتقلّل من قابليته للتلف نتيجة الصدمات والخدوش. ولهذا السبب، يُستخدم حديد نايهارد على نطاق واسع في الصناعات التي تتطلب مقاومة عالية للتآكل، مثل التعدين وصناعة الفولاذ والآلات الثقيلة ومختلف المكوّنات الصناعية.
يمتلك حديد نايهارد من النوع 4 مقاومة عالية للتآكل ومتانة جيدة، مما يمنحه مزايا عديدة مقارنة بحديد الزهر عالي الكروم. ومن أبرز خصائصه قابلية التصلّب الممتازة، والتي أدّت إلى زيادة استخدامه في العديد من الصناعات. فعلى سبيل المثال، في صناعات الكسارات والطرق، يُستخدم هذا الحديد في تصنيع أجزاء مثل المطارق، والسندان، وبطانات الكسّارات. كما يُستخدم في تصنيع هياكل ومراوح المضخّات الطاردة المركزية الكبيرة، وكذلك بطانات المطاحن.
من الناحية المعدنية والوظيفية، يتشابه حديد نايهارد مع حديد الزهر عالي الكروم. ولكن في بعض التطبيقات الصناعية الخاصة—مثل كرات الطحن وأغلفة مطاحن الأسمنت كبيرة القطر—قد لا يتمكن حديد نايهارد من النوع 4 من توفير مقاومة كافية للكسر، بينما يتمتع الحديد عالي الكروم بأداء أفضل في هذه الحالات. ومع ذلك، يظل حديد نايهارد النوع 4 مستخدمًا على نطاق واسع بفضل قابليته الممتازة للتصلّب ومقاومته العالية للتآكل. ومن أبرز محدوديات استخدام حديد نايهارد، خصوصًا النوع 2، وجود شبكة مستمرة من كربيد الحديد التي تُسبب هشاشته. وفي المقاطع السميكة، قد يتشكل الغرافيت الحر، مما يقلل من مقاومته للتآكل.
وفي النهاية، يمكن لحديد نايهارد، بفضل تركيبه الخاص، أن يُستخدم في العديد من الصناعات التي تتطلب مقاومة عالية للتآكل والصدأ. وبفضل قابليته الممتازة للتصلّب، ومقاومته الكبيرة للتآكل، ومتانته الجيدة، أصبح هذا الحديد أحد الخيارات المفضّلة في تصنيع قطع الكسّارات وغيرها من القطع الثقيلة والصناعية. وجدير بالذكر أن عائلات الحديد الزهر المختلفة يتم صبّها بدقة عالية ووفقًا للمعايير العالمية في شركة اونجارد.
| %cr | % Ni | %mn | %si | %T.c | Tape | Specify no | Specifying body | |
| Min | 1.4 | 3.5 | 3 | A | A532 Fe3c (FeCr)7C3 | Astm | ||
| Max | 4 | 5 | 1.3 | 0.8 | 3.6 | |||
| Min | 1.4 | 3.5 | 2.5 | B | ||||
| Max | 4 | 5 | 1.3 | 0.8 | 3 | |||
| Min | 1.1 | 2.7 | 2.9 | C | ||||
| Max | 1.5 | 4 | 1.3 | 0.8 | 3.7 | |||
| Min | 7 | 5 | 1 | 2.5 | D | |||
| Max | 11 | 7 | 1.3 | 2.2 | 3.6 |
ما هو الحديد الزهر؟
الحديد الزهر هو سبيكة تتكوّن من الحديد والكربون، حيث تتراوح نسبة الكربون فيه بين 2% و4%، بينما تتراوح نسبة السيليسيوم بين 1% و3%. هذا التركيب يجعل الحديد الزهر مادة ذات نقطة انصهار منخفضة، وسيولة عالية، وقابلة للصب بسهولة. ويساهم وجود السيليسيوم في الحديد الزهر في تكوين طبقة أكسيد سطحية لاصقة تزيد من مقاومته للأكسدة والتآكل.
يتميّز الحديد الزهر بصلابة عالية، ومقاومة ممتازة للتآكل، واستقرار جيّد ضد التشوّه، مما يجعله يُستخدم على نطاق واسع في صناعة المكوّنات الصناعية. وتشمل هذه الاستخدامات تصنيع أجزاء الآلات، والأنابيب، ورؤوس الأسطوانات، وكتل المحرّكات، وعلب التروس. بالإضافة إلى ذلك، يُظهر الحديد الزهر مقاومة ملحوظة للأكسدة والصدأ.
أنواع الحديد الزهر
الحديد الزهر الرمادي:
يحتوي هذا النوع على الغرافيت بشكل صفائحي، مما يعطيه سطح كسر رمادي، كما يتميّز بقابلية جيدة للتشغيل على الماكينات.
الحديد الزهر الأبيض:
يخلو هذا النوع من الغرافيت، ويكون الكربون فيه على شكل كربيد الحديد (السمنتيت)، مما يمنحه صلابة عالية ومقاومة ممتازة للتآكل، لكنه هشّ.
الحديد الزهر الدكتايل (النسيابي):
في الحديد الزهر الدكتايل، يكون الغرافيت على شكل كروي، مما يزيد من قوته ومتانته.
الحديد الزهر القابل للطرق (الماليبل):
يتم إنتاج هذا النوع من خلال إجراء معالجة حرارية على الحديد الزهر الأبيض، ونتيجة لذلك يكتسب مرونة عالية وقابلية للطرق.
الحديد الزهر ذو الغرافيت المضغوط:
يحتوي هذا النوع على الغرافيت بشكل دودي، ويجمع بين خصائص الحديد الزهر الرمادي والدكتايل.
| مدى التركيب الكيميائي لأنواع الحديد الزهر غير السبائكي العام | |||||
| S % | P % | Mn % | Si % | C % | نوع چدن |
| 0.02-0.25 | 0.002-1.0 | 0.2-1.0 | 1.0-3.0 | 2.5-4.0 | Gray |
| 0.01-0.03 | 0.01-0.1 | 0.2-1.0 | 1.0-3.0 | 2.5-4.0 | Compacted graphite |
| 0.01-0.03 | 0.01-0.1 | 0.1-1.0 | 1.8-2.8 | 3.0-4.0 | Ductile |
| 0.06-0.2 | 0.06-0.2 | 0.25-0.8 | 0.5-1.9 | 1.8-3.6 | White |
| 0.02-0.2 | 0.02-0.2 | 0.15-1.2 | 0.9-1.9 | 2.2-2.9 | Malleable |
يتم أيضًا إنتاج الحديد الزهر السبائكي من خلال إضافة عناصر سبائكية مثل الكروم والنيكل، مما يزيد من مقاومته للتآكل والتصدّع والحرارة. فعلى سبيل المثال، تمتلك سبائك نايهارد و نوريهارد بنية مارتنزيتية بفضل احتوائها على الكروم والنيكل، مما يمنحها مقاومة عالية للتآكل، لكنها تتمتع بمقاومة أقل للصدمات. وبفضل صلابتها السطحية العالية، يمكن أن تصل صلابتها إلى حوالي HRC 60 عند إجراء المعالجة الحرارية المناسبة، إلا أنها لا تتمتع بقابلية جيدة للتشغيل على الماكينات.
وبشكل عام، يُستخدم الحديد الزهر على نطاق واسع في صناعات مختلفة بسبب تنوعه في التركيب والخواص الميكانيكية، مثل صناعة السيارات، وصناعة الآلات، وأنظمة الأنابيب، وإنتاج القطع المقاومة للتآكل والحرارة. إن اختيار النوع المناسب من الحديد الزهر وفقًا لاحتياجات كل تطبيق يمكن أن يساعد في تحسين الأداء وزيادة العمر التشغيلي للقطع. وللحصول على استشارة بشأن اختيار نوع الحديد الزهر والاستفادة من خدمات شركة اونجارد، يُنصح بالتواصل مع خبراء الشركة عبر الموقع الإلكتروني أو الاتصال الهاتفي.
الحديد الزهر المقاوم للتآكل: الخصائص، البنية والتطبيقات
يُعد الحديد الزهر المقاوم للتآكل أحد السبائك المتخصصة في عائلة الحديد الزهر، والذي يتميّز بمقاومته العالية للتآكل بفضل تركيبه الكيميائي وبنيته المجهرية الخاصة. تُستخدم هذه السبائك في الصناعات التي تتعرض فيها القطع لأحمال تآكل شديدة وإجهادات ديناميكية. وتُعد الخصائص المميزة لهذا النوع، مثل المقاومة العالية للتآكل والصلابة المناسبة، سببًا في اعتباره خيارًا مثاليًا للبيئات الصناعية القاسية.
البنية والتركيب في الحديد الزهر المقاوم للتآكل
تلعب العناصر مثل الكربون والكروم دورًا أساسيًا في تكوين الخواص الميكانيكية المطلوبة. فارتفاع نسبة الكربون يؤدي إلى تكوين الكربيدات في البنية، وهي المسؤولة عن الصلابة ومقاومة التآكل. تظهر هذه الكربيدات في شكل كربيد الحديد (السمنتيت) وكربيد الكروم (M7C3).

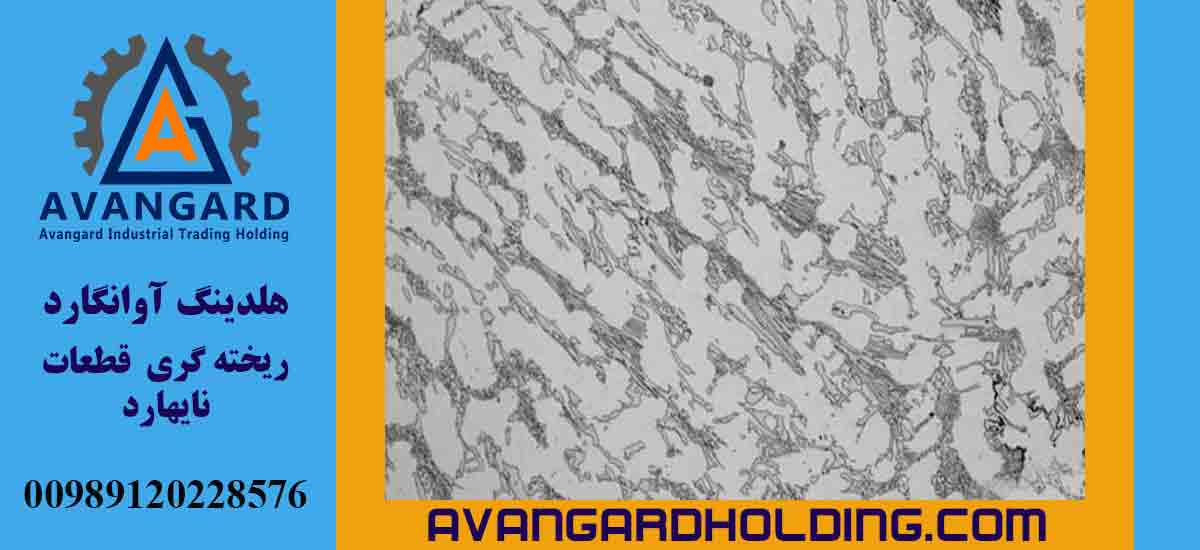

البنية المجهرية في الحديد الزهر المقاوم للتآكل
كربيدات يوتكتية غير مستمرة: لا تتشكل بشكل مستمر على حدود الحبيبات، مما يساعد في تحسين المتانة.
كربيدات ثانوية غنية بالكروم: تكون موزعة داخل البنية الأوستنيتية أو منتجات تحولها مثل البنية المارتنزيتية.
الخصائص الميكانيكية وتأثير المعالجة الحرارية
يمتاز هذا النوع من الحديد الزهر بمقاومة عالية للتآكل مع متانة مقبولة. لكن تحقيق التوازن بين هاتين الخاصيتين المتناقضتين يُعد التحدي الأكبر في تصميم التركيب الكيميائي وعمليات المعالجة الحرارية.
مقاومة تآكل عالية: زيادة الكربون والعناصر السبائكية مثل الكروم ترفع من الصلابة ومقاومة التآكل.
المتانة: تحسين التركيب الكيميائي وتقليل نسبة الكربيدات المستمرة يمكن أن يزيد المتانة.
تلعب المعالجة الحرارية دورًا مهمًا في تغيير خصائص هذا النوع من الحديد الزهر. وبحسب نوع المعالجة الحرارية، يمكن ضبط البنية المعدنية لتكون أوستنيتية أو مارتنزيتية أو بينيتية أو بيرليتية. ويعتمد اختيار البنية على تطبيق القطعة وخصائصها المطلوبة مثل مقاومة التآكل أو المتانة.
تطبيقات الحديد الزهر المقاوم للتآكل
يُستخدم الحديد الزهر المقاوم للتآكل على نطاق واسع في مختلف الصناعات بفضل خواصه الميكانيكية الممتازة:
الصناعة التعدينية
قطع آلات الحفر، الكسارات، السير الناقل، وغيرها من معدات الرمال والحصى المعرضة لتآكل شديد.
لواينر المطاحن وأنظمة ضخ المواد المعدنية.
صناعة الأسمنت والكسارات
مطارق الكسارات (بما في ذلك كسارات الصدم) والصفائح الصادمة.
قطع مقاومة للتآكل في المطاحن وأنواع مختلفة من الغرابيل.
صناعة النفط والغاز
معدات الحفر وقطع تتعرض لإجهادات عالية وبيئات تآكلية.
صناعة الطاقة وصناعة السيارات
أقراص الفرامل، المراوح والصمامات المقاومة للتآكل في المعدات والقالـب.
المكوّنات الهيدروليكية والأجزاء التي تتحمل الضغط.
تحسين خصائص الحديد الزهر المقاوم للتآكل
لتحقيق أفضل توازن بين مقاومة التآكل والمتانة، يجب ضبط التركيب الكيميائي والمعالجة الحرارية بدقة:
اختيار نسب مناسبة من الكربون والكروم لزيادة الصلابة وتقليل قابلية التشقق.
تطبيق معالجة حرارية مضبوطة للحصول على بنية مارتنزيتية أو بينيتية حسب الحاجة.
تصميم كربيدات غير مستمرة لتعزيز المتانة.
الحديد الزهر الأبيض: الخصائص، البنية والتطبيقات
الحديد الزهر الأبيض هو أحد أنواع الحديد الزهر الذي يتميز ببنيته وخصائصه الفريدة، ويستخدم على نطاق واسع في الصناعات. يُستمد اسم هذا الحديد من سطح الكسر، الذي يظهر أبيض لامع بسبب وجود مرحلة الكربيد. ويرجع هذا إلى وجود السمنتيت (Fe₃C) في البنية المجهرية.
البنية والتركيب الكيميائي للحديد الزهر الأبيض
لا يتكوّن الغرافيت في الحديد الزهر الأبيض نتيجة انخفاض نسبة الكربون وسرعة التبريد. وبدلاً من ذلك، يترسّب الكربون على شكل سمنتيت، وهو مرحلة شبه مستقرة وصلبة. يجتمع السمنتيت مع الأوستنيت، الذي يتحول إلى مارتنزيت أثناء التجمّد، لتكوين بنية صلبة جدًا ومقاومة.
تشمل البنية كربيدات يوتكتية متناثرة على شكل جزيئات خشنة في المصفوفة. تزيد هذه الكربيدات من الصلابة والمقاومة للتآكل، لكنها تقلّل من المتانة ومقاومة الصدمات. لهذا السبب يمكن اعتبار الحديد الزهر الأبيض نوعًا من السيرميت.
الخصائص الميكانيكية والأداء
يمتلك الحديد الزهر الأبيض الخصائص التالية:
صلابة عالية: نتيجة وجود الكربيدات والبنية المجهرية الكثيفة؛ تصل الصلابة إلى حوالي 400 HB.
مقاومة التآكل: مثالي للأسطح التي تتعرض لأحمال تآكل شديدة.
متانة منخفضة: البنية الهشة تقلل من مقاومة الصدمات.
هذه الخصائص تجعل الحديد الزهر الأبيض غير مناسب للعديد من الاستخدامات العامة، لكنه مفيد جدًا في التطبيقات التي تُعطى فيها الأولوية للصلابة ومقاومة التآكل.
تطبيقات الحديد الزهر الأبيض
يُستخدم الحديد الزهر الأبيض على نطاق واسع في الصناعات التي تتعرض فيها القطع لظروف تشغيل قاسية. وبفضل مرحلة كربيد الحديد (السمنتيت)، فهو مثالي لتطبيقات مثل:
بطانات المطاحن، مطارق الكسارات، بكرات التدحرج ومعدات الحفر في صناعة التعدين.
صفائح مقاومة للتآكل وشفرات المطاحن في صناعة الأسمنت.
الصمامات والمعدات المقاومة للتآكل في صناعة النفط والغاز.
أقراص الفرامل والمراوح في صناعة السيارات بسبب صلابته العالية وتكلفة إنتاجه المنخفضة نسبيًا.
تجعله مقاومته العالية للتآكل مناسبًا للبيئات ذات التآكل الشديد والإجهادات الديناميكية، مما يجعله مادة مفضلة للتطبيقات الصناعية القاسية.
صناعة السيارات والآلات:
تصنيع قطع مقاومة للتآكل مثل أقراص الفرامل، القوابض، وقطع المحركات.
الاستخدام في مراوح التوربينات، المكابس، والصمامات الدوارة.
البناء والتشييد:
المعدات الثقيلة مثل آلات البناء والجسور.
أدوات هندسية لصناعة النفط والغاز.
الصناعات التعدينية والحفر:
قطع مقاومة للتآكل في السيور الناقلة، آلات الحفر، أسنان ومكونات الهيكل السفلي، وأنظمة الضخ.
محطات الطاقة:
إنتاج صفائح وأجزاء تتحمل الأحمال التآكلية والانضغاطية.
الاستخدام في الأقراص والأنابيب الهيدروليكية.
مزايا وقيود الحديد الزهر الأبيض
المزايا: مقاومة ممتازة للتآكل وتكلفة إنتاج منخفضة نسبيًا.
القيود: هشاشة عالية وسوء قابلية التشغيل على الماكينات.
لتحسين هذه الخصائص، يمكن استخدام معالجة حرارية خاصة أو دمج الحديد الزهر الأبيض مع مواد أخرى.
الحديد الزهر الأبيض المقاوم للتآكل عالي السبائك
يشير الحديد الزهر الأبيض المقاوم للتآكل عالي السبائك إلى نوع من الحديد الزهر الذي يحتوي على كميات كبيرة من العناصر السبائكية، خصوصًا الكروم والنيكل، مما يمنحه مقاومة ممتازة للتآكل. وبفضل محتواه العالي من الكربيدات، يكون هذا النوع من الحديد الزهر مقاومًا جدًا للتآكل والتلف، ويستخدم في التطبيقات التي تتطلب صلابة عالية ومقاومة للتآكل، مثل صفائح الكسارات، كسارات الحجارة، مضخات الطين والمعدات الصناعية الأخرى المعرضة لظروف تآكل شديدة.
إحدى الخصائص الرئيسية لهذه السبائك هي استخدام عنصر الكروم الذي يمنع تكوين الغرافيت أثناء التجمّد، مما يجعل الحديد الزهر الأبيض عالي السبائك فعالًا بشكل خاص في الصناعات الثقيلة والتعدينية. ولأن الكروم يساعد في تكوين الكربيدات، يتم تعزيز مقاومة التآكل بشكل كبير.
أقدم وأكثر مجموعة معروفة من الحديد الزهر الأبيض عالي السبائك هي الحديد الزهر النيكل-كروم أو الحديد نيهارد (Nihard)، الذي يستخدم في الصناعات المختلفة منذ أكثر من 50 عامًا. النيكل، بنسبة 3–7٪، يعمل كعنصر سبائكي رئيسي ويمنع تحول مصفوفة الأوستنيت إلى مارتنزيت، مما يضمن صلابة عالية عند التبريد. والكروم بنسبة 1–10٪ يساعد في تكوين الكربيدات ويوازن تأثير النيكل في منع الغرافيت.

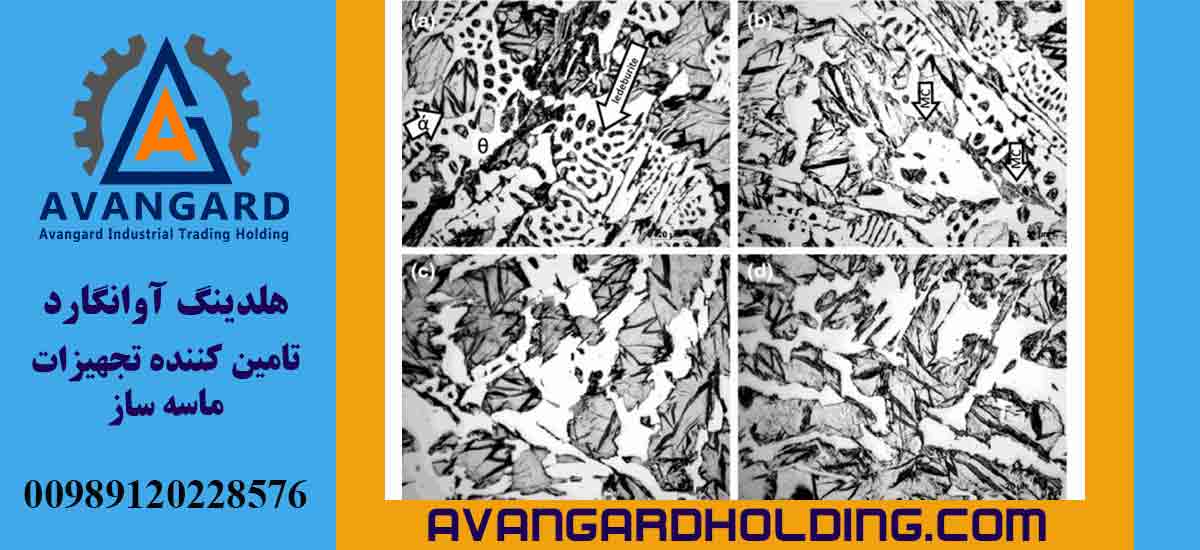

يعتمد التركيب الكيميائي الأمثل للنيكل والكروم على متطلبات التطبيق المحددة، مع تحقيق التوازن بين مقاومة التآكل والصلابة والمتانة. لذلك، التصميم الدقيق واختيار السبائك المناسب لكل تطبيق صناعي أمر بالغ الأهمية.
نتيجة لذلك، أصبح الحديد الزهر الأبيض عالي السبائك المقاوم للتآكل، وخاصة النيهاد، أحد الخيارات الرئيسية في الصناعات التي تتطلب قطعًا مقاومة للتآكل والتلف، ويعد من المنتجات الأكثر مبيعًا لشركة اونجارد.
تحديات إنتاج الحديد الزهر الأبيض السبائكي
يستخدم الحديد الزهر الأبيض السبائكي، مثل نيهارد ونوريهارد، بفضل خواصه الميكانيكية الاستثنائية مثل المقاومة العالية للتآكل والصلابة، في صناعات التعدين والأسمنت والمعدات الثقيلة. ومع ذلك، تواجه عملية إنتاج هذه السبائك تحديات تقنية تتطلب معرفة متقدمة في علم المعادن وخبرة عملية في الصب والمعالجة الحرارية.
تحديات الصب
تعد عملية صب الحديد الزهر الأبيض السبائكي معقدة بسبب صلابته وهشاشته. وتشمل المشكلات الشائعة:
الانكماش
مسامية الانكماش
تسرب المعدن
حروق الرمل
التشقق
تؤثر هذه العيوب مباشرة على جودة القطعة النهائية وتزيد من تكلفة الإنتاج. لذلك، من الضروري التحكم في عملية الصب، استخدام قوالب عالية الجودة، وتحسين ظروف الصب. كما أن ضبط التركيب الكيميائي ودرجة حرارة الذوبان ومعدل التبريد يساعد في تقليل الانكماش والتشقق. ويمكن استخدام طرق متقدمة مثل الصب بالضغط أو الصب الدقيق لتحسين جودة القطع.
تحديات المعالجة الحرارية
المعالجة الحرارية هي خطوة رئيسية تؤثر مباشرة على الخواص الميكانيكية والبنية المجهرية. بدون معالجة حرارية مناسبة، تصبح قابلية التشغيل على الماكينات صعبة جدًا أو مستحيلة، كما تتأثر مقاومة التآكل وعمر القطع بشكل كبير. تشمل المشاكل الشائعة دورات حرارية غير مناسبة، أوقات بقاء طويلة جدًا أو قصيرة جدًا عند درجات الحرارة العالية، معدلات تسخين/تبريد غير صحيحة، وعدم التحكم الجيد في درجة الحرارة. كل هذا يمكن أن يؤدي إلى التشقق، الكسر الهش، وتقليل عمر القطعة. لذلك، يعد تصميم الدورة الحرارية بدقة والمراقبة المستمرة واستخدام المعدات المتقدمة أمرًا ضروريًا.
تحسين عملية إنتاج الحديد الزهر الأبيض السبائكي
لمعالجة هذه التحديات، يلزم استخدام مزيج من الطرق العلمية والتجريبية. يمكن لاستخدام برامج محاكاة الصب والمعالجة الحرارية أن يساعد في التنبؤ بالعيوب وتحسين العملية. بالإضافة إلى ذلك، يلعب تدريب الكوادر المتخصصة واستخدام التقنيات الحديثة دورًا مهمًا في تحسين جودة مكونات الحديد الزهر الأبيض السبائكي.
الحديد الزهر المقاوم للتآكل
يشير الحديد الزهر المقاوم للتآكل إلى مجموعة من السبائك الحديدية المصممة خصيصًا لمقاومة التآكل والتلف. بشكل عام، يشير التآكل إلى تقليل وفقدان المادة تدريجيًا نتيجة الاحتكاك والحركة النسبية بين الأسطح. أحد أنواع التآكل الشائعة هو التآكل الاحتكاكي (Abrasion Wear)، حيث يلامس سطح صلب سطحًا أكثر ليونة، مما يؤدي إلى إزالة المادة اللينة. يُلاحظ هذا الظاهرة على نطاق واسع في صناعات مثل التعدين، صناعة الصلب، النفط والغاز، والعديد من الصناعات الأخرى.
في العديد من الصناعات، مثل المضخات، الأنابيب، الصمامات والوصلات التي تنقل المياه الموحلة أو المحتوية على رمل، يُعد التآكل الاحتكاكي مشكلة رئيسية. يؤدي تدفق المياه السريع المحتوي على جزيئات رملية إلى تقليل سمك هذه المكونات وتلفها. يُعد استخدام الحديد الزهر المقاوم للتآكل حلًا فعالًا لمواجهة هذه المشكلة وزيادة عمر الأجزاء المعرضة للتآكل.
تحتوي السبائك المقاومة للتآكل على تراكيب خاصة تمكنها من مقاومة ظروف التآكل القاسية. وغالبًا ما تُستخدم هذه السبائك في مكونات صناعية معرضة للتآكل، مثل حاويات المضخات، الدافعات، حلقات التآكل، مطارق الكسارات والبكرات. كما تُستخدم أيضًا في بطانات المطاحن، ألواح الكسارات وبكرات مطاحن الأسطوانية.
بالإضافة إلى ذلك، يُستخدم الحديد الزهر المقاوم للتآكل في مكونات آلات تصنيع الطوب، خلاطات المواد المعدنية، ومعدات المواد المقاومة للحرارة. هذه الخصائص تجعل هذه السبائك مناسبة لتصنيع الأجزاء التي تعمل تحت ظروف تآكل شديدة. بشكل عام، يساهم استخدام الحديد الزهر المقاوم للتآكل في مختلف الصناعات في زيادة كفاءة المعدات، وإطالة عمرها، وتقليل تكاليف الصيانة.
| Analysis of Different Grades of Wear-Resistant Cast Iron – ASTM A532 | ||||||||||||
| Chemical composition, max(unless range is given)% | ||||||||||||
| Hardness max, HB | Cu | Mo | Cr | Ni | P | S | Mn | Si | C | Grade or class | Specification | |
| 550min | 1 | 1.4-4.0 | 3.3-5.0 | 0.3 | 0.15 | 2 | 0.8 | 2.80-3.60 | I-A | ASTM A532 | Abrasion Resistant Iron | |
| 550min | 1 | 1.4-4.0 | 3.3-5.0 | 0.3 | 0.15 | 2 | 0.8 | 2.40-3.00 | I-B | |||
| 550min | 1 | 1.0-2.5 | 4 | 0.3 | 0.15 | 2 | 0.8 | 2.50-3.70 | I-C | |||
| 500min | 1.5 | 7.0-11.0 | 4.5-7.0 | 0.1 | 0.15 | 2 | 2 | 2.50-3.60 | I-D | |||
| 550min | 1.2 | 3 | 11.0-14.0 | 2.5 | 0.1 | 0.06 | 2 | 1.5 | 2.00-3.30 | II-A | ||
| 450min | 1.2 | 3 | 14.0-18.0 | 2.5 | 0.1 | 0.06 | 2 | 1.5 | 2.00-3.30 | II-B | ||
| 450min | 1.2 | 3 | 18.0-23.0 | 2.5 | 0.1 | 0.06 | 2 | 1.5 | 2.00-3.30 | II-D | ||
| 450min | 1.2 | 3 | 23.0-30.0 | 2.5 | 0.1 | 0.06 | 2 | 1.5 | 2.00-3.30 | III-A | ||
الحديد الزهر نوريهارد
الحديد الزهر نوريهارد هو نوع من الحديد الزهر الأبيض السبائكي تم تطويره بواسطة الشركة الألمانية KSB، الرائدة في تصنيع المضخات، لإنتاج مكونات مضخات ذات مقاومة عالية للتآكل، خاصة في مضخات الطين وصمامات الطين. وبفضل خصائصه الفريدة، يُستخدم على نطاق واسع في صناعات التعدين، الصلب، الرمال وتكسير المعادن.
التركيب الكيميائي للحديد الزهر نوريهارد يشمل حوالي 16٪ كروم (Cr)، 3٪ مولبيدينوم (Mo)، 2.6٪ كربون (C)، و0.6٪ سيليكون (Si). هذا التركيب يؤدي إلى تكوين بنية مارتنزيتية مع كربيدات أولية وثانوية توفر مقاومة عالية للتآكل. البنية الأولية بعد الصب تكون أوستنيتية مع صلابة برينل 450 كحد أدنى، وتتطلب مرحلتين من المعالجة الحرارية لتحسين قابلية التشغيل وزيادة مقاومة التآكل. المرحلة الأولى بعد الصب لتحسين التشغيل، والمرحلة الثانية بعد التشغيل وقبل التشطيب النهائي لإنشاء بنية مارتنزيتية بصلابة حوالي 60 HRC.
تشير المقارنات إلى أن نوريهارد يتمتع بمقاومة تآكل تضاعف مرتين على الأقل مقارنةً بنوع Ni-Hard 4، مما يجعله مثالياً للأجزاء المعرضة للتآكل الشديد. في معيار ASTM A532، يُعتبر نوريهارد مكافئًا لـ حديد مقاوم للتآكل، النوع B، الصف الثاني، مما يؤكد ملاءمته للتطبيقات عالية التآكل.
الحديد الزهر الأبيض عالي الكروم
الحديد الزهر الأبيض عالي الكروم هو نوع آخر من الحديد الزهر الأبيض، معروف بمقاومته العالية للتآكل والتآكل الكيميائي، ويُستخدم في صناعات مثل التعدين، الأسمنت، والبتروكيماويات. وفقًا لمعيار ASTM A532، يُقسم هذا الحديد إلى الصفوف السبائكية II و III، ولكل صف خصائصه وتطبيقاته الخاصة. الحديد الكرومي مناسب بشكل خاص لإنتاج مطارق الكسارات (Kubit 120 و Kubit 180).
تصنيف الحديد الزهر الأبيض عالي الكروم
الصف II: يشمل خمسة أنواع: A، B، C، D، E.
النوع A: 12٪ كروم، مناسب للتطبيقات العامة مع مقاومة متوسطة للتآكل.
النوعان B و C: 15٪ كروم مع المولبيدينوم؛ النوع B منخفض الكربون، مناسب للتطبيقات المقاومة للصدمات، بينما النوع C عالي الكربون بمقاومة تآكل أعلى.
النوعان D و E: 20٪ كروم مع المولبيدينوم؛ النوع D منخفض الكربون لمتانة أعلى، والنوع E عالي الكربون لمزيد من الصلابة.
الصف III: سبائك 25٪ كروم بمقاومة عالية للتآكل والتآكل الكيميائي، وتستخدم في البيئات شديدة التآكل.
الخصائص والتطبيقات
يحتوي الحديد الزهر الأبيض عالي الكروم على كربيدات صلبة في مصفوفة أوستنيتية أو مارتنزيتية، مما يوفر:
مقاومة عالية للتآكل في الظروف الصناعية القاسية.
عمر طويل في البيئات الكاوية ودرجات الحرارة العالية.
تقليل تكاليف الصيانة.
الحديد الزهر الكرومي
الحديد الزهر الكرومي هو فئة من الحديد السبائكي يحتوي على الكروم كعنصر سبائكي رئيسي، ويكوّن كربيدات كروم صلبة تمنحه خصائص ميكانيكية وكيميائية فريدة.
خصائص ومزايا الحديد الزهر الكرومي
مقاومة عالية للتآكل والتآكل الكيميائي: مناسب للبيئات الصناعية ذات الظروف القاسية.
تنوع في التركيبات السبائكية: يمكن تعديل الخصائص بتغيير نسب الكروم والكربون والعناصر الأخرى.
قوة عالية في درجات الحرارة المرتفعة: مناسب للتطبيقات مثل الأفران والمعدات المقاومة للحرارة.
تطبيقات الحديد الزهر الكرومي
صناعات التعدين والأسمنت: تصنيع مكونات مثل بطانات المطاحن، الشفرات، المطارق، خصوصًا مطارق Kubit Behringer HS10 و HS14 و HS11 و HS7.
صناعة النفط والغاز: إنتاج المضخات والصمامات المقاومة للتآكل.
صناعة البتروكيماويات: تصنيع مكونات مقاومة للحرارة والتآكل.
الحديد الزهر الأبيض سبائكي النيكل-كروم
الحديد الزهر الأبيض سبائكي النيكل-كروم، المعروف تجاريًا باسم Ni-Hard Iron، هو أحد أكثر المواد استخدامًا في الصناعات الثقيلة. تم تصميم هذا النوع باستخدام النيكل (Ni)، الكروم (Cr) والكربون (C)، ويشتهر بـ مقاومته العالية للتآكل و مقاومته للصدمات. يتم تصنيف الحديد الزهر النيكل-كروم وفق المعيار ASTM A 532، الفئة الأولى.
التركيب والتصنيف
ينتج الحديد الزهر النيكل-كروم في أربعة أنواع: A، B، C، D، لكل نوع تركيبه الكيميائي واستخداماته الخاصة:
Ni-Hard 1 (Type A):
النيكل 3.3–5%، الكروم 1.4–2.4%، كربون عالي.
الخاصية: صلابة عالية.
الاستخدام: الأجزاء المعرضة للتآكل الشديد مثل التروس وشفرات المطاحن.Ni-Hard 2 (Type B):
النيكل 3.3–5%، الكروم 1.4–2.4%، كربون أقل من النوع A.
الخاصية: مقاومة أعلى للصدمات، توازن بين الصلابة والمتانة.
الاستخدام: بكرات المطاحن والأجزاء التي تحتاج إلى قوة أعلى.Ni-Hard 3 (Type C):
النيكل 2.7–4%، الكروم 1–2.5%.
الخاصية: مقاومة متوسطة للتآكل، سهولة أكبر في التشغيل الآلي.
الاستخدام: الأجزاء التي تحتاج صلابة متوسطة وأداء متعدد الاستخدامات.Ni-Hard 4 (Type D):
النيكل 4.5–6.5%، الكروم 8–10%.
الخاصية: مقاومة عالية جدًا للتآكل والتآكل الكيميائي.
الاستخدام: بيئات متآكلة وأجزاء تعمل في ظروف صعبة مثل مضخات الطين ومكونات آلات صنع الرمل.
الخصائص والفوائد
مقاومة عالية للتآكل: الكربيدات النيكل والكروم تزيد من عمر القطع.
مقاومة للصدمات: توازن التركيب بين الصلابة والمتانة.
تطبيقات واسعة: في التعدين، الأسمنت، محطات الطاقة، ومعدات النقل.
التطبيقات الصناعية
يستخدم الحديد النيكل-كروم في التروس، شفرات المطاحن، مضخات الطين، وبكرات المطاحن، ويؤدي أداءً ممتازًا في البيئات التي تتطلب مقاومة عالية للتآكل والتآكل الكيميائي.
الحديد النيهارد
النيهارد هو أحد أكثر السبائك استخدامًا من الحديد الزهر النيكل-كروم بفضل مقاومته العالية للتآكل والصدمات، وتكلفة إنتاج منخفضة وخصائص ميكانيكية ممتازة. يحتوي على 3–7% Ni، 1–11% Cr، وكربون ملحوظ، ليشكل مصفوفة مارتنزيتية مع كربيدات Ni-Cr، مما يمنحه صلابة ومتانة استثنائية. التحميص الحراري يزيد الصلابة إلى 550–650 BHN، مما يجعله مثاليًا لـ بكرات الكسارات، المطارق، السندان، بطانات المطاحن، ومراوح المضخات، وخصوصًا في إنتاج اونجارد لأجزاء الكسارة الداخلية. مقارنة بالسبائك عالية الكروم، النيهاد أقل تكلفة وأكثر مرونة في البيئات الصناعية القاسية.
التركيب الكيميائي وفق DIN 1695-81
يستخدم النيهاد عناصر مثل C، Si، Mn، Cr، Ni، و Mo. مثال Ni-Hard 4 (G-X300CrNi952):
C: 2.5–3.5%
Si: 1.5–2.2%
Mn: 0.3–0.7%
Cr: 8–10%
Ni: 4.5–6.5%
Mo: ≤0.5%
هذا التركيب يضمن مقاومة عالية للتآكل والصدمات، مثالي لأجزاء الكسارات والمعدات الصناعية. التحكم المتخصص في الجودة لدى اونجارد يضمن أداءً مثاليًا في الظروف الصناعية القاسية.
| Grade and chemical analysis of check wear resisting cast iron (mass fraction) (%) | ||||||||
| Mo | Ni | Cr | Mn | Si | C | Material No | commercial name | Steel number |
| W-Hr. | ||||||||
| 0.5~0.8 | 1.5~4.5 | – | 0.2~0.5 | 0.2~0.6 | 2.8~3.5 | 0.9610 | G-X300NiMo3Mg | |
| ≤0.5 | 3.3~5.0 | 1.4~2.4 | 0.3~0.7 | 0.2~0.8 | 2.6~2.9 | 0.9620 | Ni-Hard 2 | G-X260NiCr42 |
| ≤0.5 | 3.3~5.0 | 1.4~2.4 | 0.3~0.7 | 0.2~0.8 | 3.0~3.6 | 0.9525 | Ni-Hard 1 | G-X330NiCr |
| ≤0.5 | 4.5~6.5 | 8~10 | 0.3~0.7 | 1.5~2.2 | 2.5~3.5 | 0.9630 | Ni-Hard 4 | G-X300CrNi952 |
| 1.0~3.0 | ≤0.7 | 14~17 | 0.5~1.0 | 0.2~0.8 | 2.3~3.6 | 0.9635 | G-X300CrMo153 | |
| 1.8~2.2 | 0.8~1.2 | 14~17 | 0.5~1.0 | 0.2~0.8 | 2.3~3.6 | 0.9640 | G-X300CrMoNi1521 | |
| 1.4~2.0 | 0.8~1.2 | 18~22 | 0.5~1.0 | 0.2~0.8 | 2.3~2.9 | 0.9645 | G-X260CrMoNi2021 | |
| ≤1.0 | ≤1.2 | 24~28 | 0.5~1.5 | 0.5~1.5 | 2.3~2.9 | 0.9650 | G-X260Cr27 | |
| 1.0~2.0 | ≤1.2 | 23~28 | 0.5~1.0 | 0.2~1.0 | 3.0~3.5 | 0.9655 | G-X300CrMo271 | |
صب النيهاد (NiHard Casting)
يعد صب النيهاد طريقة متقدمة لإنتاج المكونات الصناعية، حيث يتميز بـ خصائص ميكانيكية ممتازة و مقاومة استثنائية للتآكل والصدمات. ينتمي هذا السبائك إلى عائلة الحديد الزهر الأبيض النيكل-كروم، ويُستخدم على نطاق واسع في تصنيع الأجزاء مثل بكرات الكسارة، المطارق، السندان، بطانات الكسارة، وغيرها من معدات التكسير والفرز.
تُستخدم سبائك النيهاد على نطاق واسع في التعدين، الأسمنت، محطات الطاقة، صناعة الصلب، والصناعات الثقيلة الأخرى، حيث تعتبر المتانة والأداء العالي في ظروف التشغيل القاسية أمرًا أساسيًا.
التركيب الكيميائي للحديد الزهر نايهارد
يحتوي الحديد الزهر نايهارد على 3–7٪ نيكل (Ni)، 1–11٪ كروم (Cr)، ونسبة عالية من الكربون (C). هذا التركيب يؤدي إلى تكوين كربيدات صلبة و مصفوفة مارتنزيتية، مما يضمن مقاومة عالية للتآكل وصلابة كبيرة للأجزاء. خلال عملية الصب، يُعد التحكم الدقيق في درجة الحرارة ووقت التصلب أمرًا بالغ الأهمية للحصول على البنية الدقيقة المطلوبة.
في شركة أڤانغارد القابضة للتجارة الصناعية، الرائدة في إنتاج الأجزاء الصناعية، يتم صب نايهارد باستخدام معدات متقدمة ومعايير دولية، مما يزيد من جودة ومتانة الأجزاء المنتجة. وبفضل أكثر من عقدين من الخبرة في الصناعة الإيرانية ومهندسين خريجي جامعات مرموقة داخل وخارج البلاد، يمكن لشركة أڤانغارد تصنيع الأجزاء باستخدام الهندسة العكسية والنمذجة وفقًا لمتطلبات العملاء.
المعالجة الحرارية لقطع نايهارد
بعد الصب، يتم تطبيق المعالجة الحرارية لتحسين البنية المجهرية. في أڤانغارد، تزيد هذه العملية من الصلابة إلى 550–650 برينل (BHN) وتحسن مقاومة الصدمات. الأجزاء المصبوبة من سبائك نايهارد تقدم أداءً ممتازًا في صناعات مثل التعدين، الأسمنت، ومحطات الطاقة، حيث تعتبر مقاومة التآكل العالية ضرورية.
صب نايهارد في أڤانغارد يمثل مزيجًا من المعرفة التقنية والخبرة الصناعية، ويحقق متطلبات العملاء بأعلى جودة. نظرًا لخواصه الاستثنائية وتطبيقاته المتعددة، يُعد صب نايهارد من العمليات الأساسية لإنتاج الأجزاء المقاومة للتآكل.
الخصائص الميكانيكية وفقًا للمعيار DIN 1695-81
وفقًا لـ DIN 1695-81، يُعرف نايهارد كواحد من أفضل المواد المقاومة للتآكل بسبب قوة الشد العالية و معامل المرونة المناسب. على سبيل المثال:
G-X300NiMo3Mg: قوة شد 700–1200 ميجا باسكال
G-X300CrNi952: قوة شد 500–600 ميجا باسكال، ممتاز للتطبيقات عالية الصدمة
G-X260NiCr42: مقاومة عالية للتآكل، مناسبة للأجزاء ذات الصدمات المتوسطة
تجعل هذه الخصائص الحديد الزهر نايهارد خيارًا مثاليًا للصناعات الثقيلة والتعدينية.
| Mechanical properties and characteristics of wear resisting cast iron | ||||
| Characteristics | Elastic modulo E/Gpa | Tensile strength σb≥/Mpa | Material No | Steel number |
| W-Nr. | ||||
| high strength cast iron is the material with best impact property under this standard and among kinds of grade | 165~180 | 700~1200 | 0.9610 | G-X300NiMo3Mg |
| high wear resistant property, used in middle impact load castings | 169~183 | 320~390 | 0.9620 | G-X260NiCr42 |
| 169~183 | 280~350 | 0.9525 | G-X330NiCr42 | |
| good wear resistant property, used in high impact load castings, Impact toughness decreases while the carbon content increases | 169 | 500~600 | 0.9630 | G-X300CrNi952 |
| 154~190 | 450~1000 | 0.9635 | G-X300CrMo153 | |
| besides the above characteristics, it also has good harden ability | 154~190 | 450~1000 | 0.9640 | G-X300CrMoNi1521 |
| 154~190 | 450~1000 | 0.9645 | G-X260CrMoNi2021 | |
| good wear resistant property, Impact toughness decreases while carbon content increases | 154~190 | 560~960 | 0.9650 | G-X260Cr27 |
| – | 450~1000 | 0.9655 | G-X300CrMo271 | |
تطبيقات سبائك ني-هارد
سبائك ني-هارد هي واحدة من أكثر سبائك الحديد الزهر الأبيض المخلّب بالنيكل والكروم استخدامًا. بسبب تكلفة الإنتاج المنخفضة والمقاومة العالية للتآكل والصدمات، تُستخدم في صناعات متنوعة، وخاصة التعدين، الأسمنت، محطات الطاقة، والصناعات الثقيلة. هذه السبائك، مع هيكلها المارتنزيسي ووجود كربيدات النيكل والكروم، تقدم أداءً استثنائيًا في البيئات القاسية.
تطبيقات سبائك ني-هارد حسب الفئات
تنقسم سبائك ني-هارد إلى عدة فئات بناءً على التركيب الكيميائي والخصائص الميكانيكية، ولكل فئة تطبيقاتها الخاصة:
الفئة 1، النوع أ:
مصممة للتطبيقات التي تتطلب أقصى مقاومة للتآكل.
تطبيقات:أنابيب مرور الرمل والغبار
مضخات الملاط
بكرات الدرفلة
عجلات كاشطة
قوالب الطوب وزوايا أنابيب نقل الملاط
الفئة 1، النوع ب:
تستخدم للتطبيقات التي تحتاج إلى قوة أعلى ومقاومة معتدلة للصدمات.
تطبيقات:صفائح الكسارات
كرات الطحن
الفئة 1، النوع ج (NiHard 3):
مصممة خصيصًا لإنتاج كرات الطحن.
المميزات:الصب في قالب رملي أو معدني
تقليل تكاليف الإنتاج وزيادة عمر القطع بنسبة 15–30%
معالجة حرارية لمدة 8 ساعات عند 260–315 °م لزيادة المتانة
تطبيقات:كرات مطاحن
الفئة 1، النوع د (NiHard 4):
مصممة بقوة عالية ومتانة لتحمل الظروف القاسية.
تطبيقات:مضخات طرد مركزي للملاط التآكلي
طاولات وعجلات مطحنة الفحم
مزايا وخصائص سبائك ني-هارد
مقاومة عالية للتآكل: الهيكل المارتنزيسي وكربيدات النيكل-كروم تزيد من عمر القطع.
قابلية التخصيص: يمكن تعديل التركيب الكيميائي ليتوافق مع ظروف العمل المختلفة.
تكلفة إنتاج مناسبة: خاصة مقارنة بالصلب المخلّب والمواد المقاومة للتآكل الأخرى.
أداء ممتاز في البيئات التآكلية: مناسب لمضخات الملاط والمعدات ذات الصلة.
صلابة حديد ني-هارد وفقًا للمعيار DIN 1695-81
وفقًا للمعيار DIN 1695-81، فإن حديد ني-هارد مثالي للتطبيقات المقاومة للتآكل بفضل صلابته العالية وبنيته المجهرية الفريدة. الحد الأدنى للصلابة بعد المعالجة الحرارية الخاصة حوالي 450 HV30، ويصل إلى 600 HV30 في بعض الدرجات مثل G-X300CrNi952 بعد التبريد والمعالجة الحرارية. التركيب المجهرى يشمل المارتنزيت وكربيدات الكروم، مما يعزز مقاومة التآكل والصدمات، ويجعل حديد ني-هارد خيارًا ممتازًا للصناعات التعدينية والثقيلة، خاصة لقطع غيار الكسارات المتينة.
ني-هارد 4
ني-هارد 4 هو واحد من أبرز أنواع الحديد الزهر الأبيض، ويُقدر لقيمته الميكانيكية العالية ومقاومته للتآكل والصدمات. مع تركيبة سبائكية فريدة وعمليات إنتاج متقدمة، يُعد ني-هارد 4 خيارًا مثاليًا للتطبيقات الصناعية التي تتعرض فيها القطع لضغط وتآكل شديد.
تسميات ومعايير ني-هارد 4
ني-هارد 4، نظرًا لاستخدامه الواسع في الصناعة — وخاصة في الكسارات التعدينية — وخصائصه الميكانيكية الفريدة المقاومة للتآكل، يتم تسميته بطرق مختلفة وفقًا للمعايير الدولية المختلفة.
في المعيار الأوروبي EN 12513، يُصنَّف حديد ني-هارد 4 السبائكي كـ SYM (EN-GJN-HV600) و NR (EN-JN2049). في المعيار الألماني DIN 1695، يُعرف بالرمز G-X 320 CrNiSi 9-5-2 ورقم التعريف WERKSTOFFNUMMER 0.9630.
في الولايات المتحدة، يُحدد حديد ني-هارد 4 المقاوم للتآكل بموجب ASTM A532 باسم Ni-HiCr, Class I Type D. والاسم البديل الشائع Ni-Hard 4 يستخدم على نطاق واسع كاسم صناعي متعارف عليه.
تهدف هذه التسميات إلى توحيد وصف الخصائص الكيميائية والميكانيكية لحديد ني-هارد 4 في الأسواق العالمية والصناعات المختلفة.
| EN 12513 SYM (EU) | EN-GJN-HV600 |
| EN 12513 NR (EU) | EN-JN2049 |
| DIN 1695 (DE) | G-X 320 CrNiSi 9-5-2 |
| WERKSTOFFNUMMER (DE) | 0.9630 |
| ASTM A532 (US) | Ni-HiCr, Class I type D |
| ALT | Ni-Hard 4 |
التركيب الكيميائي والخصائص الميكانيكية لحديد ني-هارد 4
يحتوي ني-هارد 4 على عناصر مثل الكربون (C)، الكروم (Cr)، النيكل (Ni)، الموليبدنوم (Mo) وعناصر سبائكية أخرى، حيث يساهم كل عنصر في تحسين الخصائص الميكانيكية والحرارية للسبائك.
الكربون: يوفّر محتوى الكربون العالي صلابة استثنائية ومقاومة فائقة للتآكل.
الكروم: يزيد من مقاومة التآكل والأكسدة، ما يجعله مثالياً للبيئات القاسية.
النيكل والموليبدنوم: يعززان مقاومة الصدمات والقوة عند درجات حرارة عالية.
عادةً ما يمتلك ني-هارد 4 صلابة برينل بين 500 و600، مما يضمن مقاومة ممتازة للتآكل والصدمات.
تحليل حديد ني-هارد 4
ني-هارد 4 هو سبائك مقاوم للتآكل، معرّف وفق DIN 1695 برقم المادة 0.9630. تركيبه الكيميائي المحدود يجعله مستخدماً على نطاق واسع في صناعات مختلفة، وخاصة في تصنيع أجزاء الكسارات.
تستفيد اونجارد، كواحدة من الشركات الرائدة في صب أجزاء الكسارات المتخصصة، من ني-هارد 4 لإنتاج قطع عالية المقاومة للتآكل والصدمات، بما في ذلك قطع كسارات هيدروكون، قطع كسارات الفك، وقطع صناعية أخرى.
نطاقات التركيب الكيميائي النموذجية:
الكربون (C): 2.5%–3.5% — يزيد الصلابة ومقاومة التآكل.
السيليكون (Si): 1.5%–2.2% — يحسّن القابلية للصب ومقاومة الحرارة.
المنغنيز (Mn): 0.3%–0.7% — يزيد الصلابة والقوة.
الكروم (Cr): 8%–10% — يضمن مقاومة التآكل والصدأ.
النيكل (Ni): 4.5%–6.5% — يحسّن المتانة ومقاومة الصدمات.
الموليبدنوم (Mo): حتى 0.5% — يزيد مقاومة التعب الحراري.
باستخدام هذا التركيب الكيميائي المتقدم والالتزام بجميع المعايير في تحليل ني-هارد 4، تنتج اونجارد قطعاً عالية الجودة وذات أداء مثالي للصناعات التعدينية والكسارات.
الخصائص الميكانيكية لني-هارد 4
ني-هارد 4، بفضل خصائصه الميكانيكية الفريدة، يعد أحد أفضل سبائك الحديد الزهر الأبيض للاستخدام في الصناعات الثقيلة. تم تصميم هذه المادة خصيصًا للأجزاء التي تتعرض لضغط شديد وتآكل عالي، وتتطلب قوة ومتانة عالية.
قوة الشد (Tensile Strength): تتراوح قوة الشد لني-هارد 4 بين 500 و600 N/mm²، مما يظهر قدرته العالية على تحمل القوى الشدية.
معامل المرونة (Elasticity Modulus): بفضل معامل المرونة 196 kN/mm²، يوفر هذا السبيكة مقاومة مناسبة للتشوه ومرونة عالية.
صلابة برينل (Brinell Hardness): تتراوح صلابة برينل بين 550–700 HB30، مما يضمن مقاومة ممتازة للتآكل والاحتكاك.
صلابة روكويل (Rockwell Hardness): مع صلابة سطحية 53–63 HRc، فهو مثالي للتطبيقات التي تتطلب مقاومة سطحية عالية.
تقوم اونجارد هولدینگ باستخدام تقنيات متقدمة والالتزام بالمعايير العالمية للصب، بإنتاج قطع ني-هارد 4 بأعلى جودة، وتلبية احتياجات مختلف الصناعات بأفضل شكل ممكن.
| [N/mm2] | 500-600 | Rm | Tensile strength |
| [kN/mm2] | 196 | Eo | Elasticity modulus |
| [Kgf/mm2] | 550-700 | HB30 | Brinell hardness |
| 53-63 | HRc | Rockwell hardness |
التطبيقات الصناعية لني-هارد 4
قطع الكسارات ومعدات الطحن
في التعدين والصناعات المرتبطة بتكسير الأحجار والمعادن، يُستخدم ني-هارد 4 على نطاق واسع في تصنيع مطارق الكسارات، السندان، وقطع معدات الطحن بفضل مقاومته العالية للتآكل وقدرته على تحمل الصدمات. تعمل هذه القطع عادةً في ظروف قاسية، مثل التلامس المستمر مع المواد الصلبة والصدمات الثقيلة.
آلات البناء والأعمال الأرضية
تتطلب القطع مثل شفرات الجرافة، دلو اللودر، وأجزاء البكرات، والتي تتعرض للضغط العالي والتلامس مع التربة والصخور، سبائك مقاومة مثل ني-هارد 4. توفر هذه السبائك عمرًا طويلًا وتقليلًا في تكاليف الصيانة، مما يجعلها خيارًا مثاليًا لصناعة البناء.
صناعات الصلب والأسمنت
في صناعات الصلب والأسمنت، تُصنع قطع مطاحن المواد الخام والأفران الدوارة من ني-هارد 4 بسبب تعرضها المستمر للمواد الكاشطة ودرجات الحرارة العالية.
إنتاج الرمل والحصى
في إنتاج الرمل والحصى، يجب أن تكون مطارق الكسارات والسندان مقاومة للتآكل المستمر. يلبي ني-هارد 4 هذه الحاجة ويقدم أداءً مثاليًا.
مزايا ني-هارد 4 في الصناعة
زيادة عمر القطع: الصلابة العالية والمقاومة للتآكل تزيد من عمر القطع الصناعي وتقلل الحاجة للاستبدال.
تقليل تكاليف التشغيل: عمر القطع الطويل يقلل من تكاليف الصيانة والإصلاح ويحسن الكفاءة العامة.
أداء ممتاز في الظروف القاسية: يحافظ ني-هارد 4 على أداءه حتى في الظروف القاسية من الصدمات المستمرة، التآكل، ودرجات الحرارة العالية.
دور اونجارد في إنتاج قطع ني-هارد 4
تعد شركة هلدینگ اونجارد الصناعية من الشركات الرائدة في إنتاج وتوريد قطع ني-هارد 4 في إيران. باستخدام التكنولوجيا المتقدمة، الهندسة العكسية، والنمذجة الصناعية، تنتج الشركة قطعًا وفق المعايير الدولية تستخدم في صناعات التعدين والبناء والصب.
تتمتع اونجارد أيضًا بمكانة قوية في توفير المواد الخام للصب وتقديم خدمات ما بعد البيع، مما يجعلها شريكًا موثوقًا لتوريد قطع مقاومة وفعالة للعملاء.
صب ني-هارد 4
ني-هارد 4 هو أحد أفضل سبائك الحديد الزهر الأبيض بفضل خصائصه الميكانيكية المميزة، ويستخدم بشكل واسع في التعدين وصناعة الكسارات. تُظهر القطع المصبوبة من ني-هارد 4، مع مزيج فريد من الكربون والكروم والنيكل والموليبدنوم، مقاومة عالية جدًا للتآكل والصدمات، مما يجعلها مثالية للأجزاء التي تتعرض لضغط وتآكل شديد. عادةً ما تتراوح صلابة برينل بين 500–600 HB30، مما يضمن أداءً عاليًا في ظروف العمل القاسية.
يُعترف بحديد ني-هارد 4 في المعايير العالمية مثل EN 12513, DIN 1695, ASTM A532، ويُستخدم لإنتاج مطارق الكسارات، السندان، وقطع معدات الطحن. كما يُستخدم على نطاق واسع في صناعات البناء والصلب والأسمنت، لا سيما للأجزاء المعرضة لضغط وتآكل عالي.
باستخدام التكنولوجيا المتقدمة والالتزام بالمعايير العالمية، تنتج اونجارد قطع ني-هارد 4 عالية الجودة. بفضل مقاومة عالية، عمر أطول، وتكاليف صيانة منخفضة، يعد صب ني-هارد 4 خيارًا اقتصاديًا وفعالًا للصناعات المختلفة.
المعالجة الحرارية لني-هارد 4 لإزالة الاستقرار
يحتوي حديد ني-هارد 4 على كربيدات يوتكتية M₇C₃ ضمن مصفوفة مارتنزيتية، ويُستخدم في التطبيقات التي تتطلب مقاومة عالية للتآكل. ومع ذلك، يمكن أن يقلل وجود الأوستنيت المتبقي من الصلابة ومقاومة التآكل. تُعد المعالجة الحرارية لإزالة الاستقرار طريقة فعالة لتقليل الأوستنيت المتبقي وتحسين الخصائص الميكانيكية.
عملية وتأثيرات المعالجة الحرارية لإزالة الاستقرار
تُسخن القطع عند 750–850°C لمدة 1–6 ساعات. تؤدي هذه العملية إلى تحويل الأوستنيت المتبقي إلى مارتنزيت وتشكيل كربيدات ثانوية M₃C. أفضل الظروف عادةً تكون 800°C لمدة 3 ساعات.
تتحول الكربيدات الثانوية من شكل طبقي أو صفيحي إلى شكل كروي، مما يحسن توزيع الإجهاد ويزيد مقاومة التآكل. كما تزيد الصلابة بشكل كبير نتيجة تكوين المارتنزيت والكربيدات الثانوية، لتصل إلى حوالي HB 550–600.
تأثير التركيب الكيميائي على المعالجة الحرارية لني-هارد 4
يلعب التركيب الكيميائي لحديد ني-هارد 4 دورًا رئيسيًا في التحكم بالبنية الدقيقة النهائية. تؤثر عناصر السبائك مثل الكروم، النيكل والموليبدنوم على تكوين الكربيدات والمراحل المختلفة، مما يغير سلوك المادة الحراري. زيادة نسبة Cr/C يمكن أن تقلل من كمية الأوستنيت المتبقي، مما يعزز كل من الصلابة ومقاومة التآكل.
المعايير المؤثرة في المعالجة الحرارية لني-هارد 4
يُعتبر تأثير درجة الحرارة والوقت أثناء المعالجة الحرارية لحديد ني-هارد 4 مؤثرًا بشكل كبير على البنية الدقيقة. عند درجات الحرارة المنخفضة، يتحول جزء أكبر من الأوستنيت إلى مارتنزيت، بينما عند درجات الحرارة الأعلى يزداد تكوّن الكربيدات الثانوية. كما أن زيادة زمن المعالجة تؤدي إلى تقليل كمية الأوستنيت المتبقي وزيادة حجم الكربيدات الثانوية. تؤثر هذه التغيرات مباشرة على الخواص الميكانيكية، وخاصة مقاومة التآكل.
تحسين المعالجة الحرارية لني-هارد 4 للتطبيقات الصناعية
يُعد اختيار معايير مناسبة لعملية النزع الحراري أمرًا مهمًا للتطبيقات الصناعية المختلفة. في الصناعات مثل التعدين والإسمنت، حيث يحدث تآكل شديد، من الضروري الحصول على بنية دقيقة تحتوي على مارتنزيت صلب وكربيدات ثانوية متجانسة. بالإضافة إلى ذلك، يساعد التحكم في معدل التبريد بعد عملية السباكة والتصلب على تقليل الإجهادات الداخلية وتحسين الخواص النهائية للمادة.
مقاومة التآكل في حديد نايهارد
يُعد حديد نايهارد من السبائك المميزة لمقاومة التآكل نظرًا لبنيته الدقيقة التي تحتوي على كربيدات يوتكتية ومصفوفة مارتنزيتية. تعتمد مقاومة التآكل فيه بشكل كبير على الصلابة ونسبة حجم الكربيدات في البنية المجهرية.
تأثير التركيب الكيميائي على مقاومة التآكل
وفقًا لمعيار ASTM A532، تُقسم سبائك نايهارد إلى أربع فئات، كل منها مخصص لتطبيقات معينة:
الفئة 1 النوع A (Ni-Hard 1):
يحتوي على نسبة كربون عالية وشبكة كربيد واسعة، مناسب للتطبيقات التي تتطلب مقاومة تآكل قصوى.الفئة 1 النوع B (Ni-Hard 2):
بسبب انخفاض نسبة الكربيدات، يمتلك متانة أعلى، ويُستخدم في التطبيقات ذات الصدمات الميكانيكية المتكررة.الفئة 1 النوع C:
مطوّر لاستخدامه في كرات الطحن والتطبيقات ذات الصدمات الميكانيكية الشديدة.الفئة 1 النوع D (Ni-Hard 4):
سبيكة نيكل–كروم معدلة تحتوي على 7–11% كروم و5–7% نيكل، ما يزيد من مقاومة التآكل والكسر بشكل ملحوظ.
دور الكربيدات في مقاومة التآكل
في سبائك نايهارد منخفضة الكروم والنيكل، تتشكل كربيدات من نوع M₃C على شكل شبكة متصلة توفر مقاومة جيدة للتآكل. أما في السبائك عالية الكروم، فتظهر كربيدات M₇C₃ بشكل غير متصل، مما يعزز مقاومة التآكل والمتانة ومقاومة الكسر.
مقاومة التآكل ودور الكروم
يزداد أداء حديد نايهارد الأبيض في مقاومة التآكل الكيميائي مع ارتفاع نسبة الكروم، مما يجعله مناسبًا لبيئات قاسية مثل التعدين وصناعة الإسمنت.
التطبيقات الصناعية
يُستخدم حديد نايهارد في تصنيع كرات الطحن، بطانات الطواحين، مطارق وسندان الكسارات، وأجزاء السيور الناقلة. ويعتمد اختيار النوع المناسب على الحاجة إلى مقاومة التآكل أو المتانة.
البنية المجهرية وخواص حديد نايهارد
تلعب البنية المجهرية دورًا أساسيًا في تحديد الخواص الميكانيكية. وتشمل العوامل المؤثرة:
نوع الكربيد:
تختلف خواص الكربيدات اليوتكتية مثل M₃C وM₇C₃، حيث توفر كربيدات M₇C₃ عالية الكروم صلابة ومقاومة تآكل أفضل.شكل وحجم الكربيدات:
الكربيدات الدقيقة والمتجانسة تحسن مقاومة التآكل وتقلل انتشار الشقوق.حجم الحبوب:
تقليل حجم الحبوب يحسن الصلابة. وتساعد عمليات المعالجة الحرارية مثل التقسية والتخمير في تحقيق ذلك.مصفوفة المادة:
المصفوفة المارتنزيتية توفر صلابة أعلى من المصفوفة الفيريتية، وإن كانت أقل في المتانة، كما يمنح الجمع بين المصفوفة الصلبة والكربيدات المناسبة خواصًا مثالية.
هذه العوامل تسمح بتصميم سبائك مخصصة لتطبيقات صناعية مثل كرات الطحن وبطانات الطواحين وقطع الكسارات، ويتطلب تحسينها تحكمًا دقيقًا في عمليات الإنتاج والتركيب الكيميائي.
مراحل الكربيد في حديد نايهارد (Carbide Phases in Ni-Hard Cast Iron)
تلعب مراحل الكربيد في حديد نايهارد دورًا أساسيًا في تحديد الخصائص الميكانيكية وأداء هذا السبيكة. تم تصميم تركيبها الكيميائي بحيث تتكون البنية أساسًا من كربيدات يوتكتية ومصفوفة أوستنيتية. يؤثر نوع وكمية الكربيدات اليوتكتية المتكوّنة، مثل M₃C وM₇C₃، بالإضافة إلى بنية المصفوفة، تأثيرًا مباشرًا على الصلادة، مقاومة التآكل، ومقاومة الكسر.
حديد نايهارد النوع 2:
يمتلك هذا النوع بنية ليدبورية حيث تتشكل كربيدات M₃C على شكل شبكة مستمرة. وعلى الرغم من أن هذه البنية تمنح صلادة عالية، إلا أن استمرارية الكربيدات تسهّل بدء وانتشار الشقوق، مما يقلل من مقاومة الصدم.
حديد نايهارد النوع 4:
في هذا النوع، تتشكل كربيدات M₇C₃ بشكل غير مستمر وموزع. هذه الكربيدات أكثر صلادة من M₃C، ويساهم توزيعها غير المستمر في الحد من انتشار الشقوق وتحسين مقاومة الكسر. كما توفر بنيتها الدقيقة قابلية تصلّب أعلى وتزيد من مقاومة التآكل.
جميع العناصر السبائكية، بما في ذلك الكروم والنيكل، تزيد من الكسر الحجمي لمرحلة الكربيد، لكن تأثير الكربون هو الأبرز. فالكربيدات من نوع M₇C₃ أكثر صلابة ومقاومة من M₃C، وبنيتها غير المستمرة تقلل الهشاشة وتحسن الخصائص الميكانيكية.
نقاط أساسية:
كربيدات M₇C₃ أكثر صلادة ومقاومة للكسر.
كربيدات M₃C أقل مقاومة لانتشار الشقوق بسبب استمراريتها.
البنية الليبدورية في نايهارد 2 تمنح صلادة عالية ولكن مقاومة صدم منخفضة.
البنية غير المستمرة لكربيدات M₇C₃ في نايهارد 4 تحسّن مقاومة التآكل والكسر.
يلعب التحكم في التركيب الكيميائي والإنتاج دورًا حيويًا في تحديد مراحل الكربيد.
تأثير شكل وحجم الكربيد في حديد نايهارد
يؤثر شكل وحجم الكربيدات مباشرةً على الخصائص الميكانيكية لحديد نايهارد، خاصة مقاومة الصدم والصلادة. فالكربيدات الدقيقة والمتجانسة تؤدي إلى تحسين الخصائص الميكانيكية وزيادة مقاومة الصدم وتقليل التشقق الموضعي. لتحقيق هذه البنية، يُنصح بالتبريد السريع واستخدام مواد التلقيح مثل الفيروتيتانيوم والفيروكروم.
تسمح الطرق المتقدمة، مثل المعالجات الحرارية الخاصة والتحكم الدقيق في التركيب الكيميائي، بضبط شكل الكربيدات. تؤدي هذه التحسينات إلى زيادة قابلية التصلّب ومقاومة التآكل. تمنع الكربيدات الدقيقة انتشار الشقوق، مما يعزز أداء السبيكة في التطبيقات الصناعية الثقيلة.
نقاط أساسية:
الكربيدات الدقيقة تزيد مقاومة الصدم وتقلل الهشاشة.
مواد التلقيح مثل الفيروتيتانيوم والفيروكروم تشجع على تكوين كربيدات متجانسة.
التبريد السريع والمعالجات الحرارية الخاصة يحسّنان توزيع الكربيدات.
التحكم في التركيب الكيميائي عامل رئيسي في ضبط بنية الكربيد.
حجم الحبيبات في حديد نايهارد
يمثل حجم الحبيبات عاملًا أساسيًا يؤثر على الخصائص الميكانيكية لحديد نايهارد، خاصة مقاومة الصدم والصلادة. تؤدي البنية دقيقة الحبيبات إلى زيادة المتانة وتحسين الأداء الميكانيكي، وهو أمر بالغ الأهمية في التطبيقات الصناعية الثقيلة ذات التآكل العالي والصدمات الميكانيكية.
يتم التحكم في حجم الحبيبات من خلال ضبط معدل التبريد، استخدام مواد التلقيح مثل الفيروسيليكون والفيروكروم، وتعديل التركيب الكيميائي. يمكن للمعالجات الحرارية الخاصة أيضًا تحسين حجم الحبيبات وتعزيز الخصائص الميكانيكية.
تمنع الحبيبات الدقيقة انتشار الشقوق الميكروسكوبية، مما يزيد من عمر الخدمة للقطع المصنوعة من هذا السبيكة.
نقاط أساسية:
البنية دقيقة الحبيبات تزيد مقاومة الصدم وتقلل الهشاشة.
مواد التلقيح تساعد على التحكم في حجم الحبيبات.
معدل التبريد والمعالجات الحرارية عوامل رئيسية للتحسين.
البنية الدقيقة تمنع انتشار الشقوق الميكروسكوبية.
بنية المصفوفة في حديد نايهارد
يُستخدم حديد نايهارد على نطاق واسع بسبب خصائصه الميكانيكية الممتازة، مثل مقاومة التآكل العالية والصلادة العالية. تلعب بنية المصفوفة—التي تتكون غالبًا من كربيدات يوتكتية ومصفوفة أوستنيتية—دورًا أساسيًا في تحديد هذه الخصائص. يساعد التحكم الدقيق في التركيب الكيميائي والمعالجات الحرارية على إنتاج بنية مثالية.
التحكم في بنية مصفوفة حديد الزهر النیهارد
يتم التحكم في بنية المصفوفة في حديد الزهر النیهارد من خلال السبائك الدقيقة وضبط التركيب الكيميائي. في الحالة المصبوبة يكون هذا السبيكة خالياً من الجرافيت، وإذا كانت عناصر السبيكة مثل الكروم والنيكل غير كافية فقد تتشكل أطوار أكثر ليونة مثل البرليت أو الجرافيت. ولمنع هذه التحولات يتم إجراء المعالجة الحرارية للحصول على مصفوفة مارتنسيتية مع أقل كمية ممكنة من الأوستينيت المتبقي. هذه البنية تزيد مباشرة من مقاومة التآكل والصلابة.
التركيب الكيميائي الأمثل لحديد الزهر النیهارد
لتحقيق البنية المطلوبة يجب ضبط التركيب الكيميائي بدقة. النسب المعتادة للعناصر السبائكية هي:
الكربون: 2.6–3.3%
السيليكون: 1.5–2%
المنغنيز: 0.6–0.8%
الكروم: 8–9%
النيكل: 4.8–5.5%
الموليبدينوم: 0.5–1%
عند ضبط التركيب بحيث يكون مجموع السيليكون مضافاً إليه 0.3% كروم أكبر من 1.4، فسوف تتشكل كربيدات غير متصلة بدلاً من الكربيدات اللدیبوريتية، مما يعزز مقاومة التآكل.
التحديات البنيوية في حديد الزهر النیهارد
أحد التحديات الأساسية في إنتاج هذا السبيكة هو منع تشكل البرليت بالقرب من الكربيدات، لأن وجود البرليت يضعف مقاومة التآكل. تساعد عناصر مثل الموليبدينوم والنحاس والنيكل على خفض سرعة التبريد الحرجة وتقليل احتمال تكون البرليت.
دور الأوستينيت المتبقي في حديد الزهر النیهارد
يبقى الأوستينيت المتبقي في درجة حرارة الغرفة بسبب الذوبانية العالية للكربون. في التطبيقات التي تتطلب مقاومة تآكل عالية يكون وجوده غير مرغوب لأنه يقلل الصلابة. أما في التطبيقات المرافقة للصدمات الشديدة فقد يكون مفيداً لأنه يسبب تصلب العمل في السطح ويزيد المتانة الداخلية. يجب إبقاء نسبته تحت 5%.
تأثير الكربون (C) في حديد الزهر النیهارد
يلعب الكربون دوراً مهماً في تحديد كمية الكربيدات. زيادة الكربون تزيد من كربيدات M₇C₃ مما يرفع الصلابة لكنه يزيد الهشاشة.
القيم الأعلى من اليوتكتيك تنتج كربيدات أولية، بينما القيم الأقل قد تؤدي لتكون كربيدات كروم تقلل القساوة التحويلية.
الضبط الدقيق للكربون ضروري لتحقيق التوازن بين الصلابة والمتانة.
تأثير الكروم (Cr) في حديد الزهر النیهارد
الكروم عنصر سبائكي مهم، وفي نسب منخفضة ينتج كربيدات M₃C الأقل صلابة، بينما في نسب أعلى (حوالي 10%) ينتج كربيدات M₇C₃ الأكثر صلابة.
يزيد الكروم من انزياح نقطة اليوتكتيك ويقلل منطقة الأوستينيت.
تأثير الكروم على منحنى TTT والمارتنسيت
يزحزح الكروم منحنى TTT لليمين، مما يزيد الزمن المتاح للتحول. كما يخفض درجة بدء المارتنسيت (Ms).
حدود استخدام الكروم
الزيادة المفرطة للكروم تنتج كربيدات M₂₃C₆ الأقل صلابة، لذا يجب ضبطه بين 3–10% وفق متطلبات العمل.
تأثير السيليكون (Si) في حديد الزهر النیهارد (Ni-Hard)
يُعدّ السيليكون أحد العناصر السبائكية المهمة في حديد الزهر النیهارد، وله تأثيرات متعددة على البنية المجهرية والخواص الميكانيكية. وعلى الرغم من أن السيليكون قليل الاستخدام في حديد الزهر السبائكي بسبب ميله المنخفض لتكوين الجرافيت، إلا أن دوره في تشكيل واستقرار الكربيدات—خصوصاً كربيدات M₇C₃—يُعدّ بالغ الأهمية. وعند استخدامه بنِسب مضبوطة فإنه يعزز الصلابة ومقاومة التآكل ويساهم في تكوين بنية كربيدية مناسبة.
نطاق استخدام السيليكون في حديد الزهر النیهارد
يتم ضبط السيليكون عادة بين 1.5% و2%. وفي دراسة حالة شملت 5% نيكل، 8% كروم، و3.5% كربون، تبين أن زيادة السيليكون من 0.35% إلى 1.95% أدت إلى تحول جميع كربيدات M₃C إلى كربيدات M₇C₃ الأكثر صلابة. هذا يؤكد التأثير المباشر للسيليكون على نوع وجودة الكربيدات المتكونة.
تأثير السيليكون على البنية المجهرية
زيادة السيليكون تقلل ذوبانية الكربون في الأوستينيت، مما يرفع محتوى الكربون في الكربيدات ويزيد من استقرار كربيدات M₇C₃. ويساهم هذا أيضاً في تقليل كمية الكروم المطلوبة للحصول على بنية كربيدية غير متصلة.
إلا أنه مع تبريد بطيء ونسبة كربون مرتفعة، يزداد احتمال تكون الجرافيت الحر الذي يضعف الخواص الميكانيكية.
تأثير السيليكون على درجة بدء المارتنزيت (Ms)
يشتهر السيليكون بقدرته على رفع درجة بدء المارتنزيت، مما يسرّع عملية التحول المارتنسيتي ويزيد الصلابة ومقاومة التآكل. كما يعزز استقرار كربيدات M₇C₃ ويرفع العمر التشغيلي للقطع تحت الأحمال الثقيلة.
وبالتالي فإن ضبط محتوى السيليكون وظروف التبريد ضروري لتحقيق فوائده ومنع تكون الجرافيت الحر في التطبيقات الصناعية الثقيلة مثل التعدين والإسمنت.
تأثير المنغنيز (Mn) في حديد الزهر النیهارد (Ni-Hard)
يعد المنغنيز من العناصر السبائكية الأساسية في حديد الزهر النیهارد، وله دور مهم في تحسين البنية المجهرية والخواص الميكانيكية. ويُعدّ مثبتاً للأوستينيت ويمكنه الذوبان في المصفوفة وفي الكربيدات. وتعتمد تأثيراته على نسبته في التركيب.
تأثير المنغنيز على الكربيدات والصلابة
يذوب المنغنيز في كربيدات M₇C₃ مما يقلل صلابتها، بينما يزيد صلابة كربيدات M₃C عند ذوبانه فيها. لكن كربيدات M₃C غالباً لا تتشكل في هياكل النیهارد، لذلك يتركز تأثيره على كربيدات M₇C₃ فقط، مما قد يقلل مقاومة التآكل تحت الأحمال الثقيلة.
تأثير المنغنيز على المصفوفة والأوستينيت المتبقي
يزيد المنغنيز من نسبة الأوستينيت المتبقي من خلال تقليل معدل تكوين المارتنزيت. وهذا يعزز المتانة ولكنه قد يقلل الصلابة عند الزيادة المفرطة.
التأثير الكلي للمنغنيز على مقاومة التآكل
في الصناعات الثقيلة، فإن زيادة المنغنيز تقلل كمية الكربيدات وبالتالي تقلل مقاومة التآكل بسبب الانخفاض في صلابة الكربيدات.
لذا فإن ضبط المنغنيز ضمن النطاق الأمثل ضروري لضمان التوازن بين التآكل والصلابة والمتانة.
تأثير الفاناديوم (V) في حديد الزهر النیهارد (Ni-Hard)
يلعب الفاناديوم دوراً مهماً في تحسين الخواص الميكانيكية والبنية المجهرية لحديد الزهر النیهارد. ويُعرف الفاناديوم بقدرته القوية على تكوين الكربيدات، حيث تُعد كربيدات الفاناديوم من الكربيدات الصلبة والمقاومة التي تعزز الصلابة ومقاومة التآكل.
تأثير الفاناديوم على البنية المجهرية وتكوين الكربيدات
يميل الفاناديوم للتفاعل مع الكربون وتكوين كربيدات معقدة مثل VC وV₄C₃. وجود هذه الكربيدات يزيد الصلابة الموضعية ويحسن الخواص الميكانيكية. يمكن للفاناديوم أيضاً أن يحل جزئياً محل الكروم في الكربيدات، وينقل الكروم إلى المصفوفة ليشكل مصفوفة أويستينية تعزز مقاومة الصدمات والمتانة.
تأثير الفاناديوم على استقرار البنية ومنع التحول البرليتي
بفضل تأثيره على مخطط التوازن الطوري، يمنع الفاناديوم التحول البرليتي، مما يحافظ على المصفوفة الأويستينية أو المارتنسيتية، وهو أمر مهم للتطبيقات الثقيلة مثل التعدين وصناعة الإسمنت.
تأثير الفاناديوم على الخواص الميكانيكية
عند التحكم في محتوى الفاناديوم يمكن الوصول إلى التوازن الأمثل بين الصلابة ومقاومة التآكل. كربيدات الفاناديوم تؤدي أداءً ممتازاً في البيئات شديدة التآكل، مما يزيد كفاءة القطع المستخدمة في معدات التكسير، ومضخات النقل، وأدوات الحفر.
تحسين محتوى الفاناديوم في حديد الزهر النیهارد
إضافة كميات مضبوطة من الفاناديوم يمكن أن تزيد الصلابة ومقاومة التآكل دون التأثير على الخواص الأخرى. يجب ضبط الكمية مع مراعاة تأثيرها على باقي العناصر السبائكية، خصوصاً الكروم، لتحسين التركيب الكيميائي والبنية المجهرية.
تأثير النحاس (Cu) في حديد الزهر النیهارد (Ni-Hard)
يُستخدم النحاس عادةً لزيادة الصلابة وتحسين مقاومة التآكل وقابلية التصلب. إضافة النحاس تزيد صلابة المصفوفة ونسبة الأوستينيت المتبقي، وتقلل من تشكيل البرليت، كما تؤثر على سلوك التحولات الطورية.
زيادة الصلابة والأوستينيت المتبقي مع النحاس
إضافة النحاس تزيد صلابة السبائك، وتخفض درجة بدء المارتنزيت (Ms)، مما يزيد الأوستينيت المتبقي، ويُحسن المتانة ومقاومة الصدمات في القطع السميكة، ويمنع تشكيل البرليت.
تأثير النحاس على البنية الطورية ومقاومة التآكل
النحاس فعال بشكل خاص في السبائك التي تتطلب مقاومة عالية للتآكل. مع ذلك، يقلل النحاس من استقرار الكربيدات وبالتالي قد يقلل مقاومة التآكل.
تأثير النحاس على درجة بدء المارتنزيت (Ms)
يقلل النحاس Ms، مما يزيد الأوستينيت المتبقي ويُحسن المتانة وقوة القطع. لذا، فهو يعزز الصلابة، ومقاومة التآكل، ومقاومة التآكل الكيميائي.
تأثير الموليبدينوم (Mo) في حديد الزهر النیهارد (Ni-Hard)
الموليبدينوم عنصر رئيسي يزيد الصلابة وقابلية التصلب. له تأثير قليل على Ms ولا يقلله مثل النيكل أو المنغنيز، لكنه يبطئ ترسيب الكربيدات الثانوية ويزيد ذوبانية الكربون في الأوستينيت، مما يحسن الخصائص الميكانيكية ويؤخر التحول البرليتي، ويُسهل التحول إلى المارتنزيت حتى في المقطع السميك.
تأثير الموليبدينوم (Mo) في حديد الزهر النیهارد
بشكل عام، يلعب الموليبدينوم دوراً مهماً في تحسين الخواص الميكانيكية لحديد الزهر النیهارد، مثل الصلابة، ومقاومة التآكل، واستقرار البنية الأوستينية. عن طريق تقليل سرعة ترسيب الكربيدات الثانوية وزيادة ذوبانية الكربون في الأوستينيت، يعزز الموليبدينوم خصائص الحديد عند درجات الحرارة المحيطة ويدعم التحسين في عمليات التصلب ومقاومة التآكل في ظروف التشغيل المختلفة.
تأثير النيكل (Ni) في حديد الزهر النیهارد
يُعد النيكل عنصراً أساسياً لتحسين قابلية التصلب ويؤثر بشكل كبير على عملية المعالجة الحرارية والبنية النهائية للحديد النیهارد. يعمل النيكل كمثبت للأوستينيت ويمنع تكوين البرليت، مما يؤدي إلى تكوين بنية مارتنزيتية بعد المعالجة الحرارية توفر صلابة عالية ومقاومة للتآكل.
للقطع بسمك يصل إلى 50 مم، تكون نسبة النيكل عادةً بين 4.4% و4.8% لتكوين بنية مارتنزيتية قوية في الأجزاء الرقيقة ومنع تكوين البرليت.
في الأجزاء السميكة، يجب زيادة نسبة النيكل إلى 5%-6% لمنع تكوين الكربيدات.
الإفراط في النيكل قد يؤدي إلى بقاء الأوستينيت المتبقي، مما يسبب تقشر السطح عند التعرض للضغط والتآكل العالي.
النيكل أساسي في المعالجة الحرارية لمنع البنيات غير المرغوبة مثل البرليت، مما يعزز الصلابة ومقاومة التآكل والمتانة. التحكم الدقيق في النيكل يضمن الأداء الأمثل للحديد النیهارد.
تأثير الكبريت (S) في حديد الزهر النیهارد
الكبريت له تأثيرات متباينة على خصائص الحديد النیهارد. عند مزجه بشكل صحيح مع المنغنيز، يتكون كبريتيد المنغنيز (MnS) الذي يثبت الكربيدات، ويزيد مقاومة التآكل والصلابة النهائية.
مع ذلك، للتطبيقات التي تتطلب مقاومة عالية للصدمات، يجب تقليل الكبريت إلى الحد الأدنى. الكبريت الزائد قد يسبب الهشاشة الساخنة أو يقلل من الليونة، مما يؤثر سلباً على الأداء.
تأثير الفسفور (P) في حديد الزهر النیهارد
يتأثر الحديد النیهارد بشكل كبير بالفسفور. تجاوز 0.2% يزيد من الهشاشة ويقلل المتانة ضد الصدمات، وقد يؤدي إلى تشققات أو فشل تحت الأحمال الديناميكية. التحكم في الفسفور ضروري للحفاظ على الصلابة ومقاومة التآكل والمتانة.
تأثير التنجستن (W) في حديد الزهر النیهارد
التنجستن مهم للخصائص الميكانيكية، خاصة في Ni-Hard 4. يزيد التنجستن صلابة المصفوفة ويكوّن طور كربيد M₇C₃، مما يحسن مقاومة التآكل. زيادة حجم الكربيدات وتقليل حجمها المتوسط يعزز المتانة والصلابة. التنجستن يزيد الصلابة ومقاومة الصدمات، مما يجعل Ni-Hard 4 مثالياً للتطبيقات الصناعية التي تتطلب مقاومة عالية للتآكل والضربات.
خلاصة تأثير العناصر السبائكية في حديد الزهر ني-هارد
بشكل عام، وباختصار، يُستخدم حديد الزهر ني-هارد على نطاق واسع في العديد من الصناعات، خاصة في معدات التعدين والآلات الثقيلة، وذلك بفضل مقاومته الممتازة للاهتراء والصدمات. تتأثر تركيبته الكيميائية بعناصر سبائكية متعددة، لكل منها تأثير خاص على خصائصه. يُعدّ الكربون (C) العنصر الأساسي في تكوين الكربيدات، وله دور حاسم في الصلادة ومقاومة الاهتراء. ومن خلال الضبط الدقيق لمحتوى الكربون، يمكن زيادة الصلادة مع الحفاظ على الأوستنيت المتبقي، مما يعزز المتانة.
العناصر المثبتة للأوستنيت مثل النيكل (Ni) والمنغنيز (Mn) تقلل من درجة بدء تكون المارتنسيت (Ms)، وبذلك تحسن قابلية التصلب. كما تزيد هذه العناصر من كمية الأوستنيت المتبقي وتساعد في تحسين عمليات المعالجة الحرارية. بينما يزيد الكروم (Cr) من قابلية التصلب، إلا أنه قد يؤثر سلباً على الصلادة نتيجة انخفاض الكربون في الطور الأساسي.
يُعدّ الموليبدينوم (Mo) من أهم العناصر السبائكية في إنتاج ني-هارد، حيث يزيد من الصلادة وقابلية التصلب دون تأثير كبير على درجة Ms. كما يساعد على تكوين كربيدات M4C، مما يعزز مقاومة الاهتراء والصدمات. كما يعمل التنجستن (W) على تحسين صلادة ومقاومة الصدمات بزيادة جزء الكربيدات. أما الكبريت (S) والفوسفور (P) فيجب الإبقاء عليهما عند أدنى مستويات لتجنب الهشاشة.
من خلال التحكم الدقيق في التركيب الكيميائي، يمكن تحسين الخصائص الميكانيكية لحديد الزهر ني-هارد ليكون مناسباً للظروف الصناعية القاسية.
قولبة حديد الزهر ني-هارد: العمليات والمواد المستخدمة
في صناعة سباكة حديد الزهر ني-هارد، يُعد اختيار مواد القولبة والأساليب المناسبة مهماً جداً لإنتاج مسبوكات عالية الجودة والقوة. ومن أكثر الطرق شيوعاً استخدام الرمل السيليسي كمادة أساسية للقولبة.
خليط الرمل السيليسي وصمغ سيليكات الصوديوم
لتحسين قوة وجودة القوالب، يُستخدم خليط الرمل السيليسي مع صمغ سيليكات الصوديوم. ويُحقن غاز ثاني أكسيد الكربون (CO₂) داخل الخليط لإحداث تفاعلات كيميائية تُصلب القالب. وتعرف هذه الطريقة بطريقة CO₂ وتشتهر بسرعة الإنتاج وجودة القوالب.
مزايا استخدام الرمل السيليسي وسيليكات الصوديوم
قوة عالية: يوفر الخليط قوة انضغاطية كبيرة، ما يجعله مناسباً للمسبوكات الكبيرة والدقيقة.
ثبات حراري: يتحمل درجات الحرارة العالية أثناء صب ني-هارد.
سرعة إنتاج عالية: تصلب القالب السريع بفضل CO₂ يقلل من زمن التصنيع.
ملاحظات مهمة عند استخدام هذا الخليط
نسبة سيليكات الصوديوم: عادة تضاف بنسبة 3–6% حسب نوع الرمل وحجم الحبيبات ونوع السبيكة ودرجة حرارة الانصهار.
درجة حرارة التفاعل: يجب ضبطها لتجنب التشققات والانكماش.
جودة المواد: الرمل عالي النقاوة والسيليكات عالية الجودة يحسنان جودة المسبوكات النهائية.
وباستخدام هذه الطريقة، يمكن إنتاج قوالب قوية وعالية الجودة للصبّ، مما يزيد من جودة القطع وعمرها التشغيلي.
معدات صهر وعمليات إنتاج حديد الزهر أونجارد: دراسة تقنية للأفران والمواد الأولية
يُعد حديد الزهر أونجارد (Ni-Hard) أحد أنواع الحديد الأبيض السبائكي، ويُستخدم على نطاق واسع في صناعات التعدين والإسمنت والبتروكيميائيات بسبب مقاومته الاستثنائية للتآكل وصلادته العالية. يتطلب إنتاج هذا المعدن معدات متخصصة وعمليات دقيقة لضمان الجودة النهائية والخصائص الميكانيكية المطلوبة.
تتم عملية الإنتاج أساسًا في أفران كهربائية مثل أفران القوس الكهربائي أو الأفران الحثية، وذلك لقدرتها على التحكم الدقيق في التركيب الكيميائي ودرجة حرارة الانصهار. تُستخدم بطانات حرارية حمضية أو قاعدية حسب نوع العملية وتكاليف الإنتاج.
تشمل المواد الأولية المستخدمة الحديد الخام، خردة الفولاذ، النيكل، الفيروكروم، الفيروسيلسيوم، الفيروموليبدن وغيرها. وفي بعض الحالات يُستخدم الفولاذ المقاوم للصدأ لتقليل التكاليف. كما يعدّ الكربنة أثناء الصهر طريقة شائعة لتحسين البنية المعدنية.
تتراوح درجة حرارة السكب المناسبة بين 1340 و1370 درجة مئوية. ويجب أن تتم عملية السكب بحيث يتدفق المعدن المنصهر مباشرة إلى نظام التغذية بسرعة ثابتة لتجنب الفراغات الغازية وعيوب التصلب.
يضمن استخدام المعدات المتقدمة والتحكم الدقيق في العملية جودة المنتج النهائي وزيادة عمره التشغيلي في الظروف القاسية.
صهر حديد الزهر أونجارد في الأفران الحثية: العمليات والعوامل الرئيسية
يُعد صهر حديد الزهر أونجارد في الأفران الحثية أحد أكثر الطرق كفاءة بسبب التحكم الدقيق بالحرارة والتركيب الكيميائي. تؤثر جودة ونظافة وكثافة المواد الأولية بشكل كبير على سرعة الصهر، كمية الخبث، عمر البطانة الحرارية، وجودة المنتج النهائي. كما تُساهم المواد النقية في تقليل استهلاك الطاقة وزيادة كفاءة العملية.
ومن مميزات الأفران الحثية حدوث اضطراب حثي يسرّع امتصاص العناصر المضافة ويُجانس المعدن المنصهر. ويكون هذا مهمًا عند إضافة الكربون، إذ يرتفع إلى السطح بسبب كثافته الأقل ثم يذوب تدريجيًا في كامل المعدن. ولمنع فقدانه على شكل CO يجب إضافته مباشرة على سطح نظيف بعيدًا عن الخبث.
بعد ذلك تُضاف عناصر سبائكية مثل السيليسيوم والفيروكروم وغيرها. ويؤثر توقيت الإضافة ودرجة الحرارة تأثيرًا مباشرًا في أداء العملية والخصائص النهائية للمعدن.
هذا الأسلوب يسمح بإنتاج حديد أونجارد عالي الجودة بخصائص ميكانيكية متقدمة وتركيب دقيق، مما يجعله خيارًا مثاليًا للإنتاج الصناعي.
اختيار البطانة الحرارية المناسبة لأفران صهر حديد الزهر أونجارد: المواد والخصائص المؤثرة
يُعد اختيار البطانة الحرارية المناسبة خطوة أساسية في صهر حديد الزهر أونجارد داخل الأفران الحثية. وتُعد البطانة الحرارية السيليسية أو في بعض الحالات الألومينية الأفضل بسبب توافقها الكيميائي مع الخبث الحمضي الناتج أثناء الصهر.
تتميز البطانة السيليسية بمقاومتها العالية للحرارة وبنيتها الكيميائية المناسبة. وتحدث أثناء الصهر تفاعلات بين الكربون والسيليسيوم في المعدن مع SiO₂ في البطانة:
C + SiO₂ → Si + CO₂
وهو تفاعل انعكاسي يصل إلى التوازن عندما تتساوى سرعته في الاتجاهين.
يعتمد عمر البطانة على درجة حرارة التشغيل ومتوسط الكربون والسيليسيوم في المعدن. فكلما زادت الحرارة والمواد المضافة، زاد الضغط الحراري والكيميائي على البطانة وبالتالي قصر عمرها.
يجب اختيار البطانة بناءً على طبيعة العملية والتركيب الكيميائي للمعدن المنصهر، وتتميز السيليسية بمقاومة حرارية وكيميائية ممتازة إضافة إلى مقاومتها للأكسدة وثباتها البنيوي.
المعالجات الحرارية للحديد الأبيض: تأثير البنية المجهرية على الخواص والأداء
تلعب المعالجات الحرارية دورًا مهمًا في تحسين الخصائص الميكانيكية للحديد الأبيض وخاصة مقاومة التآكل. إذ تسبب تغييرات في البنية المجهرية تؤثر على أداء المعدن أثناء التشغيل.
في الحديد الهيبويوتكتوي تتشكل تفرعات الأوستنيت عند درجة الليكويدوس، ثم يتحول المتبقي إلى أوستنيت وكربيدات عند درجة اليوتكتوي. ومع استمرار التبريد تتشكل كربيدات ثانوية وينخفض انحلال الكربون مما يؤدي إلى عدم استقرار الأوستنيت وتكون هالات مارتنزيتية تزيد من هشاشة المعدن.
إذا لم يكن التركيب الكيميائي مناسبًا أو كان المسبوك سميكًا، يتحول الأوستنيت إلى برليت، الذي يضعف البنية ويسرّع انفصال الكربيدات.
في الحديد الهايبر يوتكتوي تتكون الكربيدات الأولية قبل الوصول لليكويدوس ثم تتحول مع المتبقي من المعدن إلى كربيدات وأوستنيت. وقد تترسب الكربيدات اليوتكتوية على الكربيدات الأولية. وتكون هذه السبائك أقل متانة مما يتطلب إجراء معالجات حرارية عالية الحرارة لتحسين أدائها.
المعالجة الحرارية للحديد الأبيض الهايبر
تُجرى المعالجة الحرارية للحديد الأبيض الهايبر غالبًا عند درجة حرارة تقارب 1200 درجة مئوية لمدة ثلاث ساعات. تؤدي هذه العملية إلى ذوبان الكربيدات اليوتكتية داخل الكربيدات الأولية وتغيير شكلها بحيث تصبح حوافها أقل حدة، مما يحسن الخواص الميكانيكية للمعدن من حيث مقاومة الصدمات والتآكل. بعد هذه العملية، تتكون البنية المجهرية من كربيدات M7C3 ضمن أرضية أوستنيتية مع كمية من الأوستنيت المتبقي.
إذا كان الحديد الأبيض يحتوي فقط على الكروم دون عناصر سبائكية أخرى مثل النيكل أو المنغنيز أو الموليبدن، فإن البنية ستكون مكوّنة من كربيدات M7C3 وكربيدات ثانوية ولُحمة برليتية دقيقة. أما إذا احتوى السبيكة على النيكل والمنغنيز، اللذين يساعدان في استقرار الأوستنيت، فستشمل البنية كربيدات M7C3 وأوستنيتًا متبقيًا ومارتنزيتًا وبرليتًا. في هذه الحالة، تكون المعالجة الحرارية المارتنزيتية ضرورية لزيادة مقاومة التآكل ومنع تكوّن البرليت.
بشكل عام، تؤثر المعالجة الحرارية تأثيرًا عميقًا على تحسين خواص الحديد الأبيض، خاصةً مقاومته للتآكل والصدمات، وهو ما يعد ضروريًا للاستخدام في المعدات والآلات الصناعية.
المعالجة الحرارية لحديد الزهر أونجارد
تُعد المعالجة الحرارية لحديد الزهر أونجارد إحدى المراحل الأساسية في تحسين الخواص الميكانيكية لهذا المعدن المقاوم للتآكل. يحتوي هذا الحديد في العادة على كربيدات صلبة ضمن أرضية أوستنيتية أو برليتية، مما يمنحه مقاومة عالية للتآكل والتآكل الكيميائي. ومع ذلك، تتأثر خواصه بعد السكب بشكل ملحوظ بعمليات المعالجة الحرارية. يمكن أن يؤثر وجود الأوستنيت المتبقي على الخواص الميكانيكية بطرق مختلفة، لذا تُستخدم المعالجة الحرارية لتحسين الصلادة ومقاومة التآكل والمتانة.
يتضمن هذا الإجراء تسخين القطعة إلى درجة حرارة محددة ثم تبريدها للتحكم في تغير البنية المجهرية. عادةً ما يُسخّن هذا النوع من السبيكة إلى حوالي 800 درجة مئوية لعدة ساعات للوصول إلى مرحلة الأوستنة. عند هذه الدرجة، تذوب الكربيدات الأولية والثانوية جزئيًا، مما يجهز الأرضية لتكوين المارتنزيت. بعد ذلك، يتم التبريد بسرعة أو ببطء حسب الخواص المطلوبة. وفي بعض الحالات، تُجرى عملية المراجعة الحرارية عند حوالي 450 درجة مئوية للحصول على أقصى متانة ومنع الهشاشة المفرطة.
المعالجة الحرارية في حديد الزهر أونجارد
لا تُعدّ المعالجة الحرارية وسيلة لتعزيز مقاومة التآكل في حديد الزهر أونجارد فحسب، بل يمكن من خلال ضبط معايير العملية الحصول على خصائص مختلفة حسب الحاجة. إن اختيار درجة الحرارة الدقيقة لعملية الأوستنة وسرعة التبريد يُعدّ أمرًا بالغ الأهمية، لأن أي تغيير بسيط قد يؤثر بشكل كبير على البنية والخصائص النهائية لحديد الزهر أونجارد. في النهاية، تجعل هذه العمليات حديد الزهر أونجارد من أفضل السبائك للاستخدام في البيئات ذات التآكل والصدمة العالية.
تشغيل حديد الزهر أونجارد
يُستخدم حديد الزهر أونجارد على نطاق واسع نظرًا لمقاومته العالية للتآكل والتآكل الكيميائي، إلا أن تشغيله صعب بسبب صلابته الكبيرة وبنيته الخاصة الناتجة عن السكب. يتطلب التشغيل اختيار الأدوات المناسبة وضبط إعدادات الماكينات بدقة.
من أهم العوامل في نجاح عملية التشغيل استخدام أدوات ذات صلادة عالية مثل كربيد التنگستن وCBN. تساعد هذه الأدوات شديدة الصلابة على إزالة المادة بكفاءة وزيادة عمر الأداة. كما أن للمعالجة الحرارية تأثيرًا كبيرًا على قابلية التشغيل. فعمليات مثل التقسية السطحية وتحسين البنية المجهرية تقلل الصلادة الموضعية وتسهّل عملية القطع.
تلعب الإعدادات الدقيقة للماكينات دورًا مهمًا. استخدام سرعات قطع منخفضة وتغذية مضبوطة يقلل من الحرارة ويمنع تلف القطعة. ارتفاع درجة الحرارة قد يغير بنية الحديد ويسبب تأثيرات غير مرغوبة. المعالجة الحرارية قبل التشغيل تساعد على ضبط الصلادة وجعل العملية أسهل وأقل تكلفة.
كما أن استخدام سوائل التبريد والتشحيم المناسبة ضروري لتقليل الاحتكاك والحرارة دون التسبب في تفاعلات كيميائية سلبية. في العمليات المعقدة، تساعد المعالجة الحرارية المسبقة على تحسين تكوين الرايش ورفع جودة السطح النهائي.
بعد التشغيل، يجب فحص جودة السطح والأبعاد باستخدام وسائل دقيقة مثل المجهر الإلكتروني وتحليل البنية المجهرية لضمان الدقة.
في النهاية، يتطلب تحسين عملية تشغيل حديد الزهر أونجارد اختيار الأدوات المناسبة، وضبط الماكينات بدقة، واستخدام المعالجة الحرارية الملائمة، واختيار سوائل التبريد المناسبة. جميع هذه العوامل تؤدي إلى إنتاج قطع عالية الجودة وتقليل التكاليف.
تحوّل الأوستنيت أثناء المعالجة الحرارية لحديد الزهر أونجارد
يُعد تحوّل الأوستنيت من أهم العمليات في تحسين خواص حديد الزهر أونجارد. فالسبيكة ذات البنية الأوستنيتية في حالتها المسبوكة تصبح فوق مشبعة بالكربون عند درجات حرارة التخمير، مما يجعل الأوستنيت غير مستقر ويبدأ بترسيب الكربيدات حتى يصل النظام إلى حالة التوازن.
كلما كانت مدة بقاء القطعة عند درجة حرارة المعالجة أقل، ازدادت كمية الكربون والأوستنيت المتبقي بعد العملية، مما يؤثر على الصلادة ومقاومة التآكل. تُستخدم أحيانًا درجات حرارة عالية لتقليل الهشاشة الناتجة عن الكربيدات الثانوية عند حدود الحبوب، لكن تبريد السبيكة عبر منطقة الأوستنيت قد يؤدي إلى ترسيب كربيدات يوتكتية غير مرغوبة.
لمنع هذه المشكلة، تُستخدم عمليات عند درجات حرارة عالية رغم خطر نمو الحبوب الأوستنيتية وضعف الخواص الميكانيكية. كما أن التبريد من درجات حرارة عالية قد يسبب تشقق القطعة. ومن الحلول الفعالة إجراء تحميص برليتي، الذي يحول الأوستنيت إلى برليت قبل التبريد، مما يمنع ترسيب الكربيدات ويوفر شروطًا مناسبة للحصول على الصلادة والمتانة المطلوبة.
في الحالة المسبوكة، تكون صلادة أونجارد النوع 4 حوالي 400–500 برينل، ويرتبط ذلك غالبًا بوجود كمية كبيرة من الأوستنيت. من خلال المعالجة الحرارية المناسبة وضبط الوقت والحرارة، يمكن رفع الصلادة. تُصمم المعالجة الحرارية بحيث يتحول الأوستنيت إلى مارتنزيت لزيادة الصلادة ومقاومة التآكل. البنية المارتنزيتية الكاملة تتمتع بمقاومة عالية للتقشر تحت الصدمات.
وبذلك، تلعب المعالجة الحرارية دورًا أساسيًا في تحسين الأداء والخواص الميكانيكية لحديد الزهر أونجارد، مما يسمح بإنتاج قطع عالية الصلابة ومقاومة للتآكل في ظروف العمل القاسية.
التحول المارتنزیتی في حديد نايهارد أثناء المعالجة الحرارية
يلعب التحول المارتنزیتی في حديد نايهارد دورًا مهمًا في الوصول إلى الخواص الميكانيكية المطلوبة. في نايهارد النوع 4، يتشكّل مارتنزيت إبرّي عالي الكربون. وبسبب ارتفاع نسبة الكربون، يتشكّل المارتنزيت كبنية صلبة وهشة تزيد من مقاومة التآكل والصدمات. ويتأثر هذا التحول بدرجة حرارة الأوستنة ومعدل التبريد. ويُعدّ الكربون أحد العوامل الأساسية التي تتحكم في تحول الأوستنايت إلى مارتنزيت، مما يؤثر بشكل كبير على الصلابة والمتانة النهائية للسبيكة.
خلال المعالجة الحرارية، تُستخدم طريقتان أساسيتان لحديد نايهارد النوع 4. الطريقة الأولى تتضمن تسخين القطع المصبوبة إلى 800 درجة مئوية (درجة حرارة الأوستنة) وتثبيتها لمدة 8 ساعات، ثم تبريدها في الهواء. يؤدي ذلك إلى تكوّن المارتنزيت وزيادة الصلادة. والطريقة الثانية هي إجراء عملية المراجعة الحرارية (Tempering) عند 450 درجة مئوية بهدف زيادة المتانة وتقليل الهشاشة. وتُجرى هذه العملية عادة بعد تحول الأوستنايت إلى مارتنزيت، خاصة في الأجزاء التي تحتاج إلى قوة عالية ومتانة طويلة الأمد.
الأجزاء ذات الأشكال المعقدة أو السماكات المختلفة قد تخضع لمعالجة حرارية مزدوجة. في هذه الطريقة، تُسخّن القطع أولًا إلى 550 درجة مئوية لمدة 4 ساعات، ثم إلى 450 درجة مئوية لمدة 16 ساعة، يليها التبريد في الهواء. هذه المعالجة مناسبة للأجزاء السميكة أو المعقدة لأنها تساعد في تشكيل بنية أكثر تجانسًا من المارتنزيت والبيرليت.
كمية الكربون المذاب في الأوستنايت ومعدل التبريد هما عاملان أساسيان يؤثران على تحول الأوستنايت إلى مارتنزيت. كلما زاد معدل التبريد، زادت كمية المارتنزيت وبالتالي ارتفعت الصلادة. كما أن تغيير مدة البقاء عند درجة حرارة الأوستنة يؤثر بشكل كبير على كمية الكربون المذاب والخصائص النهائية للحديد. فكلما كانت مدة البقاء أقل، زادت كمية الأوستنايت المتبقي، مما يؤدي إلى انخفاض الصلادة ومقاومة التآكل.
في النهاية، يتصلّب حديد الصب عالي الكروم عادة في الهواء. أثناء ذلك ينخفض معدل استخلاص الحرارة في المرحلة النهائية من التبريد، مما يسبب حدوث التخمير الذاتي. ويظهر ذلك بشكل واضح في الأجزاء السميكة. وإذا تجاوزت نسبة المارتنزيت 50٪ فقد تنخفض الصلادة بين 25 و75 فيكرز بسبب التخمير الذاتي، مما يقلل الهشاشة ويزيد الليونة.
| Heat treatment | Temp(°C) | Time | Microstructure | Hardness(HV) |
| (Austenitizing) | 800 | 8 hr | Needle Martensite | 650-700 |
| (Tempering) | 450 | 4-8 hr | Toughness | 450-500 |
| (Dual Heat Treatment) | 550 , 450 | 4 و 16 hr | Martensite & Pearlite | 500-600 |
| (Air Cooling) | 20-30 | – | Self-tempering | 550-600 |
يوضح الجدول العمليات الحرارية المختلفة، درجة الحرارة ومدة التثبيت، نوع البنية الناتجة، وقيمة الصلادة بمقياس فيكرز (HV).
الأوستنة (Austenitizing): عند 800 °C لمدة 8 ساعات، يتشكل مارتنزيت إبرّي مع صلادة عالية بين 650 و700 HV.
المراجعة الحرارية (Tempering): عادة عند 450 °C، تقلل الهشاشة وتزيد المتانة، وتكون الصلادة بين 450 و500 HV. هذه العملية تستخدم بشكل خاص لتقليل الهشاشة وتحسين الخصائص الميكانيكية لحديد نايهارد.
المعالجة الحرارية المزدوجة (Dual Heat Treatment): عند 550 °C لمدة 4 ساعات ثم 450 °C لمدة 16 ساعة، تتشكل خليط من المارتنزيت والبيرليت، مع صلادة تتراوح بين 500 و600 HV.
التبريد في الهواء (Air Cooling): عادة عند 20–30 °C، يزيد الصلادة ويحدث تمبرنج ذاتي، مع صلادة بين 550 و600 HV.
اختيار درجات الحرارة ومدة التثبيت بدقة يؤثر بشكل كبير على الأداء الميكانيكي، مقاومة التآكل، وعمر القطع المصبوبة.
التمبرنج في حديد نايهارد
يعد التمبرنج مرحلة حيوية لتحسين الخصائص الميكانيكية بعد تحول الأوستنايت إلى مارتنزيت. يقلل من الإجهادات الداخلية (حوالي 6% تغير حجمي) ويزيد المتانة.
تمبرنج منخفض الحرارة: حوالي 200 °C، يقلل الإجهادات الداخلية دون تغيير الأوستنايت المتبقي.
تمبرنج عالي الحرارة: 400–500 °C، يحوّل الأوستنايت المتبقي الزائد إلى مارتنزيت ويترسب الكربيد الثانوي، مما يثبت البنية ويقلل الهشاشة.
يمكن تعديل ظروف التمبرنج لتحقيق خصائص محددة بحسب شكل القطعة والاستخدام المطلوب ومقاومة التآكل.
قياس الصلادة
قياس صلادة حديد نايهارد ضروري لمراقبة الجودة. الصلادة تعكس مقاومة المادة للتشوه الدائم أو التصدع تحت الحمل. من المقاييس الشائعة: فيكرز (HV) وركويل (HR). مقياس فيكرز دقيق بشكل خاص للحديد نايهارد. لكن قياس الصلادة وحده لا يعكس جودة القطعة بالكامل.
تقييم جودة حديد نايهارد
بالإضافة إلى قياس الصلادة، يعتبر التحليل الكيميائي ودراسة البنية المجهرية أمرًا أساسيًا لتقييم جودة حديد نايهارد. يتم التحليل الكيميائي باستخدام تقنيات مثل مطيافية الأشعة السينية (XRF) أو مطيافية الامتصاص الذري (AAS) لتحديد التركيب الدقيق للسبائك وكمية العناصر المضافة مثل الكروم والنيكل والمنغنيز. هذا أمر بالغ الأهمية خاصةً للحديد النائبارد الحساس لنسب التركيب الدقيق.
كما أن فحص البنية المجهرية باستخدام الميكروسكوب الضوئي أو الميكروسكوب الإلكتروني الماسح (SEM) يوفر معلومات مهمة حول توزيع الكربيدات، وحجم حبيبات الأوستنايت والمارتنزيت، وخصائص بنيوية أخرى، والتي تؤثر بشكل كبير على سلوك المادة في ظروف التشغيل المختلفة.
مقارنة الصلادة الناتجة عن العمليات الحرارية المختلفة (مثل الأوستنة والتمبرنج) ضرورية أيضًا. تتراوح صلادة حديد نايهارد عادةً بين 400 و700 HV اعتمادًا على التركيب الكيميائي وظروف المعالجة الحرارية.
القياس المنتظم للصلادة مع التحليل الكيميائي والفحص المجهرية يشكل نظامًا شاملاً لمراقبة الجودة يضمن أداءً مثاليًا للقطع تحت ظروف التشغيل القاسية والمقاومة للتآكل.
ملاحظات إضافية:
صلادة فيكرز (HV): لقياس الصلادة على مستوى ميكروسكوبي. تختلف الصلادة حسب درجة الحرارة ومدة المعالجة الحرارية. زيادة درجة الحرارة أو الوقت يزيد عادة من الصلادة.
صلادة روكويل (HR): مناسبة للمواد السميكة. تعتمد على التركيب الكيميائي ونوع المعالجة الحرارية.
التركيب الكيميائي: العناصر المضافة مثل Cr وNi وMo تؤثر مباشرة على الصلادة ومقاومة التآكل.
البنية المجهرية: توزيع الكربيدات وحجم الحبيبات يؤثر على الخصائص الميكانيكية وسلوك الكسر. تؤثر المعالجة الحرارية على هذه البنية وبالتالي على مقاومة التآكل والهشاشة.
الخلاصة
يعد حديد نايهارد، خصوصًا Ni-Hard 4، من أكثر السبائك المقاومة للتآكل استخدامًا في الصناعات الثقيلة. بفضل تركيبته الميتالورجية ومقاومته العالية للتآكل وصلابته الممتازة، فهو مثالي لصناعة معدات التعدين والمطاحن والكسارات. تم تطويره لأول مرة في عشرينيات القرن الماضي، ومنذ ذلك الحين تطور بفضل الصلادة العالية ومقاومته للارتداء والمتانة.
شركة Avangard Holding، الرائدة في تصنيع سبائك الحديد بما في ذلك Ni-Hard، توفر قطعًا صناعية عالية الجودة وفق أحدث التقنيات والمعايير الدولية. مع خبرة تتجاوز عشرين عامًا وفريق من المهندسين ذوي الخبرة، تقدم الشركة طلبات مخصصة للقطع الصناعية. تتوفر سبائك Ni-Hard، خصوصًا Ni-Hard 4، بضمان الجودة وأسعار تنافسية.
الاتصال: +98 912 022 8576
الموقع الإلكتروني: Avangardholding.com
