تحليل أنواع خطوط التكسير بناءً على نوع المادة المعدنية وصلابة الصخور؛ دليل شامل لاختيار المعدات المناسبة من اونجارد

تُعَدّ عملية التكسير (Comminution) من أهم المراحل الأساسية في استخراج ومعالجة المواد المعدنية، حيث إنّ الاختيار الصحيح للمعدات الخاصة بها يمكن أن يُحدث تأثيراً كبيراً في تقليل التكاليف، وزيادة الكفاءة، وإنتاج منتج عالي الجودة.
ومن العوامل الأكثر أهمية في تصميم خطوط التكسير هو نوع المادة المعدنية ودرجة صلابة الصخور (Rock Hardness).
تُعدّ شركة اونجارد القابضة للتجارة والصناعة، بخبرتها الواسعة في مجال الاستشارات، والتصميم، وتوريد وتصنيع معدات التكسير والفرز، من الشركات الرائدة التي تقدّم حلولاً احترافية في هذا المجال، وتُعَدّ من أبرز الفاعلين في هذا القطاع على مستوى الشرق الأوسط.

التعرف على صلابة الصخور والمواد المعدنية
لأجل اختيار خط التكسير المناسب، فإنّ معرفة صلابة المواد تُعَدّ أمراً بالغ الأهمية. وتُستخدم مقياسان شائعان لتصنيف صلابة المواد: مقياس موهس (Mohs Scale) ومؤشر عمل بوند (Bond Work Index).

• الصخور اللينة (Soft Rocks): مثل الحجر الجيري (Limestone)، الجبس (Gypsum)، والفحم الحجري (Coal)
  • الصخور متوسطة الصلابة (Medium-hard Rocks): مثل الدولوميت (Dolomite)، المارل، والبauxite
  • الصخور الصلبة (Hard Rocks): مثل الجرانيت (Granite)، البازلت (Basalt)، والكوراتزيت (Quartzite)

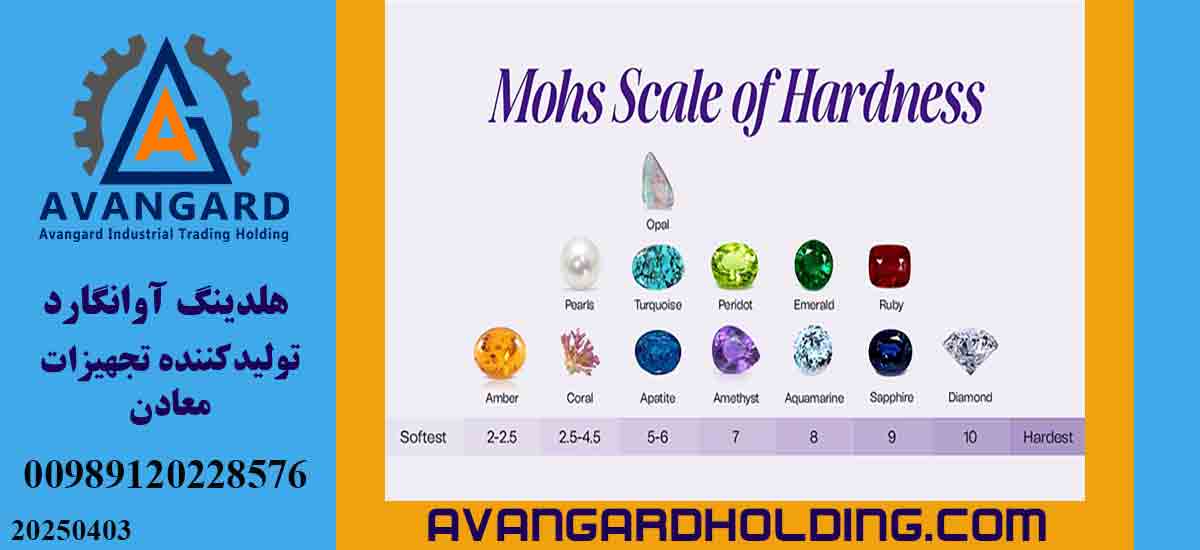

مقياس موهس للصلابة (Mohs Scale)
يُعدّ مقياس موهس (Mohs Scale) من أكثر الطرق شيوعاً لقياس مقاومة المواد المعدنية للخدش والتآكل السطحي. يتكوّن هذا المقياس من تدريج يتراوح من 1 إلى 10، حيث يُمثّل الرقم 1 (التلك) المواد، والرقم 10 (الماس) أصلبها.
تُستخدم هذه الطريقة بشكل أساسي للمقارنة النوعية بين صلابة المواد، ويتم تطبيقها بشكل تجريبي؛ فعلى سبيل المثال، إذا استطاع أحد المواد خدش سطح مادة أخرى، فإنّه يُعدّ أصلب منها.

وفيما يلي جدول مبسط لمقياس موهس للصلابة (Mohs Scale of Hardness)، يتضمن المواد المرجعية لكل درجة من درجات الصلابة. يُساعد هذا الجدول في فهم أفضل لمقارنة الصلابة بين المواد المختلفة:

درجة الصلابة	اسم المعدن	وصف مختصر
1	التلك (Talc)	ناعم جداً، يمكن خدشه بسهولة بواسطة الظفر
2	الجبس (Gypsum)	يُخدش بسهولة بواسطة الظفر
3	الكالسيت (Calcite)	يُخدش بصعوبة بواسطة الظفر
4	الفلورايت (Fluorite)	يُخدش بواسطة السكين
5	الأباتيت (Apatite)	يُخدش بصعوبة أكثر بواسطة السكين
6	الأورثوكليز (Orthoclase)	يخدش الزجاج
7	الكوارتز (Quartz)	يخدش الزجاج بسهولة
8	التوباز (Topaz)	صلب جداً، يخدش الأدوات الفولاذية
9	الكوراندوم (Corundum)	من أصلب المعادن
10	الألماس (Diamond)	أصلب مادة طبيعية معروفة

مؤشر عمل بوند (Bond Work Index)
يُعَدّ مؤشر عمل بوند (Bond Work Index) من أهم المعايير لتحديد صلابة الصخور من حيث استهلاك الطاقة في عملية التكسير (Comminution).
يُشار إلى هذا المؤشر عادةً بالرمز Wi، وقد تم تقديمه من قِبل فريدريك بوند (Fred C. Bond)، حيث يساعدنا على تقدير كمية الطاقة المطلوبة لتقليل حجم مادة معدنية إلى حجم معين (عادةً 100 ميكرون).

تعريف مؤشر عمل بوند (Bond Work Index)
مؤشر عمل بوند هو مقدار الطاقة المطلوبة، بوحدة كيلوواط/ساعة لكل طن (kWh/t)، لتقليل حجم الصخور من الحالة الكتلية (bulk) إلى حجم محدد.
يرتبط هذا المؤشر مباشرةً بصلابة الصخور؛ فكلما ارتفعت قيمة هذا المؤشر، دلّ ذلك على أنّ الصخر أكثر صلابة ويحتاج إلى طاقة أكبر لعملية التكسير.

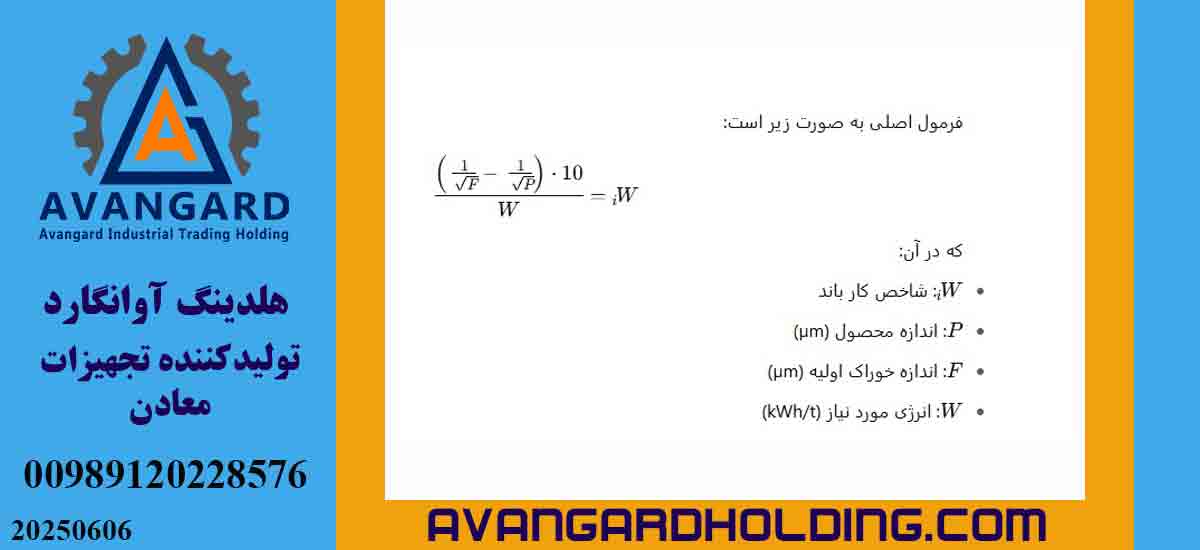

صيغة مؤشر عمل بوند:

تصنيف نموذجي لمؤشر عمل بوند للمواد المعدنية



المادة المعدنية	Bond Work Index (kWh/t)	الصلابة النسبية
الجبس (Gypsum)	4 – 6	ناعم
الحجر الجيري (Limestone)	6 – 9	شبه صلب
الدولوميت (Dolomite)	7 – 12	متوسط
الجرانيت (Granite)	13 – 20	صلب
الكوارتزيت (Quartzite)	18 – 24	صلب جداً

تطبيقات مؤشر عمل بوند في تصميم خط التكسير:
• اختيار المعدات المناسبة: على سبيل المثال، بالنسبة للصخور ذات Wᵢ أعلى من 15، يُنصَح عادةً باستخدام الكسارات المخروطية أو مطاحن الضغط العالي (HPGR).
• تقدير استهلاك الطاقة: يُعدّ هذا العامل بالغ الأهمية عند احتساب التكاليف التشغيلية والطاقة المستهلكة.
• تقدير سعة الخطوط الإنتاجية: يتم ذلك بالاعتماد على القدرة التشغيلية للمعدات المتوفرة ومؤشر بوند الخاص بالصخر المراد معالجته.

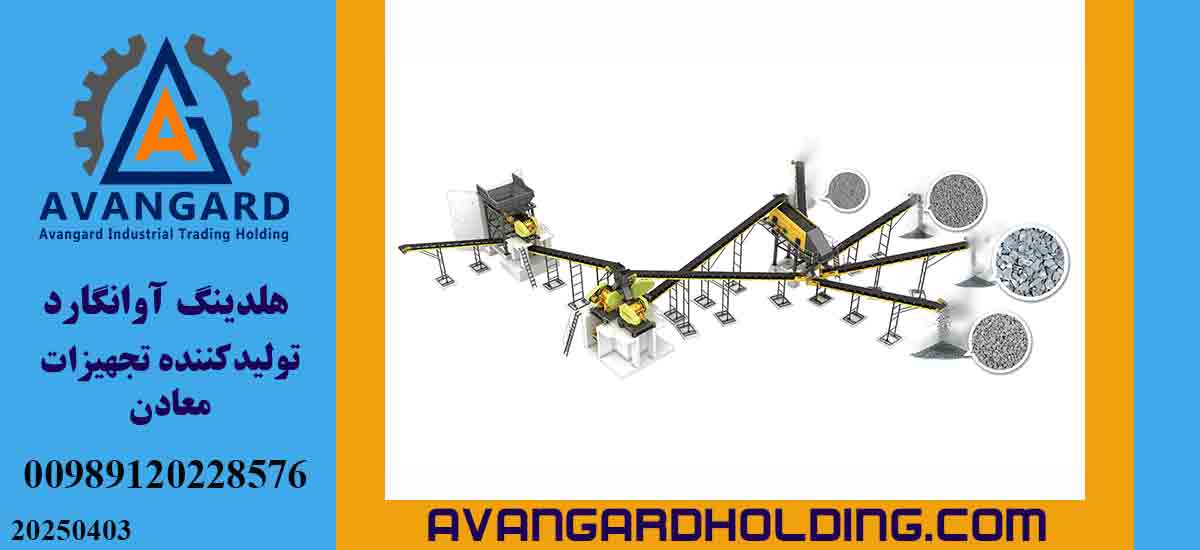

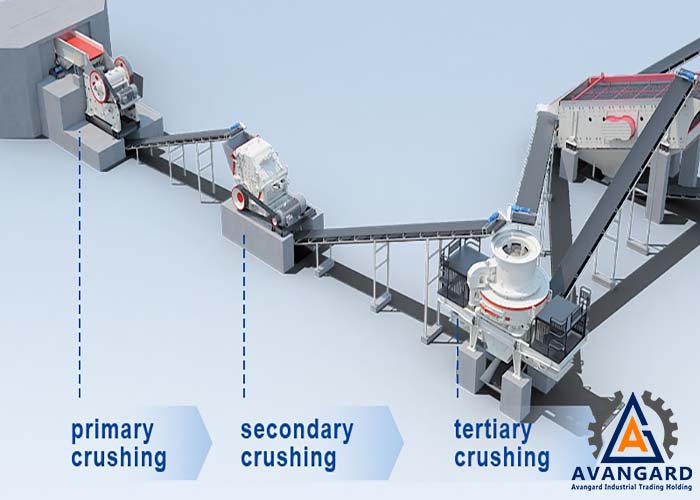

المكونات الرئيسية لخطوط التكسير
يتكوّن خط التكسير النموذجي عادةً من المعدات التالية:

• المغذي– وحدة تغذية / فيدر (Feeder): لتغذية الصخور بشكل منتظم ومتوازن إلى الخط.
  • الكسارة الأولية (Primary Crusher): مثل الكسارة الفكية أو الكسارة الدوارة (Gyratory Crusher) جيراتورية.
  • الكسارة الثانوية (Secondary Crusher): مثل الكسارة المخروطية، الكسارة الصدمية أو الكسارة المطرقية.
  • الكسارة الثلاثية (Tertiary Crusher): تُستخدم عند الحاجة لتقليل الحجم بشكل أدق، مثل جهاز “Rock on Rock” (كسارة صخر على صخر)وغيره.
  • الغرابيل –غربال (Screen): لفرز وتصنيف المواد حسب الحجم النهائي المطلوب.
  • الناقلات (Conveyor) سير ناقل : لنقل المواد بين مراحل التكسير المختلفة.

أنواع خطوط التكسير حسب صلابة المواد

1.خطوط التكسير للصخور اللينة:
• المعدات المقترحة:
o كسارة فكية (Jaw Crusher)
o كسارة مطرقية (Hammer Crusher)
o غرابيل اهتزازية مزدوجة الطبقات

• المزايا:
  o استهلاك منخفض للطاقة
  o تكاليف صيانة منخفضة
• التطبيقات:
  o مصانع الإسمنت
  o محطات توليد الطاقة العاملة بالفحم

2. خطوط التكسير للصخور متوسطة الصلابة:
   • المعدات المقترحة:
   o كسارة فكية أو كسارة دوارة (Gyratory) في المرحلة الأولى
   o كسارة صدمية أو مخروطية في المرحلة الثانية
   o غرابيل متعددة الطبقات لفرز دقيق

• الخصائص:
  o مرونة في حجم التغذية
  o مناسبة للتطبيقات المعدنية والإنشائية

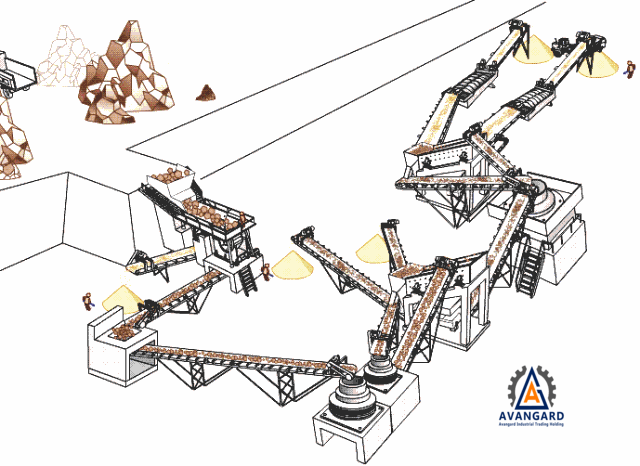

3. خطوط التكسير للصخور الصلبة:
   • المعدات المقترحة:
   o كسارة فكية ثقيلة أو كسارة دوارة
   o كسارة مخروطية عالية الأداء (High Performance Cone Crusher)
   o مطاحن كروية أو مطاحن الضغط العالي (HPGR) عند الحاجة لإنتاج الحبيبات الدقيقة

• الخصائص:
  o مقاومة عالية للتآكل
  o الحاجة إلى نظام تهوية قوي ومنظومة لجمع الغبار

جدول مقارنة خطوط التكسير حسب نوع الصخور

نوع الصخر	المعدات الأولية	المعدات الثانوية	الاستخدام الرئيسي
لينة	فكية + مطرقية	–	الفحم، الجبس، الحجر الجيري
متوسطة الصلابة	فكية + صدمية	غرابيل متعددة الطبقات	البوكسيت، المارل، الدولوميت
صلبة	دوارة (Gyratory) + مخروطية قوية	طاحونة أو HPGR	الجرانيت، البازلت، الكوارتزيت



نقاط رئيسية في تصميم خط التكسير
• سعة الخط  طن/ساعة  tph : يجب تحديدها بناءً على حجم الإنتاج اليومي المطلوب.
• نسبة الرطوبة في المواد: في حالة وجود رطوبة عالية، يجب استخدام معدات مقاومة للانغلاق والتكتل.
• نوع التدرج الحبيبي الناتج: يجب تحديده بناءً على الاستخدام النهائي مثل الخرسانة، الأسفلت أو التطبيقات المعدنية.
• استهلاك الطاقة: يجب اختيار معدات ذات كفاءة عالية لتقليل الفاقد في الطاقة وتحقيق الأداء الأمثل.

خدمات اونجارد في تصميم خطوط التكسير
تتمتع شركة اونجارد بتاريخ مشرف، وتقدم الخدمات التالية في هذا المجال:
• الاستشارات في تصميم خطوط التكسير بناءً على صلابة الصخور
• إنتاج قطع غيار الكسارات مثل المطرقة، السندان، صفيحة الفك ، المنتل و الكانكيو
• الصب متخصص لقطع الكسارات وقطع قواعد آلات البناء الثقيلة-قطع الهيكل السفلي
• توريد وإنتاج معدات التكسير والفرز من العلامات التجارية المحلية والعالمية المعروفة

الخاتمة
يُعدّ التعرف على نوع الصخر واختيار المعدات المناسبة لعملية التكسير مفتاح النجاح في استغلال المناجم بكفاءة.
يجب أن يتم تصميم خطوط التكسير بما يتناسب مع خصائص المادة المعدنية، وسعة الإنتاج، وجودة المنتج النهائي.
تتولى شركة اونجارد القابضة للتجارة والصناعة، بخبرتها الفنية وسجلها التنفيذي المتميز، تقديم خدمات متكاملة في هذا المجال.
