ما هي سبائك الحديد الزهر المحتوية على الكروم؟

تُعَدّ سبائك الحديد الزهر الأبيض عالية الكروم، أو حديد الزهر الكرومي، من أكثر السبائك تقدماً في مقاومة التآكل والتآكل الكيميائي، وتُستخدم على نطاق واسع في مختلف الصناعات. يتمتع الحديد الزهر الأبيض السبائكي عالي الكروم بنسبة مرتفعة من الكروم (12–35%) والكربون (1.5–3.5%)، مما يمنحه بنية فريدة. ويُعد الكروم من أقوى العناصر المكوِّنة للكاربايد ومن العوامل المكوِّنة للبيرليت، ولذلك يؤدي وجوده إلى تشكيل بنى مجهرية تحتوي على أطوار قاعدية مثل الفریت أو الأوستنيت أو المارتنسيت، إضافة إلى كربيدات من نوع M₇C₃ و M₃C. تتشكل هذه الكربيدات مباشرة من المصهور أثناء التصلب أو خلال المعالجة الحرارية، مما يزوّد هذه السبائك بدرجة عالية من الصلادة ومقاومة التآكل.

وخلال عملية التصلب، لا يتشكل الغرافيت في هذه السبيكة بسبب وجود الكروم، بل تتشكل أطوار كربيدية مستقرة. ولمنع تكوّن البيرليت في الطور القاعدي، يتم عادة إضافة كميات قليلة من عناصر سبائكية مثل النيكل أو المولیبدن أو النحاس، والتي تسهم في تحسين الخواص الميكانيكية وزيادة مقاومة السبيكة. ومع ارتفاع نسبة الكروم، تستبدل كربيدات M₃C تدريجياً بكربيدات M₇C₃، وفي السبائك التي تحتوي على أكثر من 15% كروم تكون غالبية الكربيدات من نوع M₇C₃. وتمنح هذه الخاصية الحديد الزهر عالي الكروم مقاومة استثنائية للتآكل والحرارة والتآكل الكيميائي.

يُعَدّ أحد أهم المعايير العالمية المعتمدة لهذا النوع من الحديد الزهر عالي الكروم هو ASTM A532، والذي يحدد الخصائص الكيميائية والميكانيكية المطلوبة لإنتاج حديد الزهر الأبيض السبائكي عالي الكروم المقاوم للتآكل. يضمن هذا المعيار أن السبيكة المنتجة تتمتع بالجودة المناسبة للتطبيقات الصناعية الثقيلة، وفي الوقت نفسه تُقدَّم بتكلفة أقل مقارنة بالصلب المقاوم للصدأ.

وبحسب موقع “Metafow”، فإن الحديد الزهر عالي الكروم هو أحد أنواع الحديد الزهر الأبيض، والذي بفضل محتواه المرتفع من الكروم، يُظهر مقاومة ممتازة للتآكل. ويُعتبر هذا النوع من أفضل التركيبات التي تجمع بين مقاومة التآكل والمتانة في الوقت نفسه، كما يمكن استخدامه لصب القطع ذات الأوزان العالية. ينقسم الحديد الزهر الأبيض إلى ثلاث فئات رئيسية: غير سبائكي، منخفض السبيكة، وعالي السبيكة. يكون الحديد غير السبائكي عادة ذا بنية بيرليتية دقيقة، ولكن بإضافة عناصر مثل الكروم والنيكل والموليبدن يمكن الحصول على بنيات مثل المارتنسيت أو الأوستنيت. يحتوي الحديد عالي السبيكة عادة على نسبة تتراوح بين 15–30% من الكروم، مما يمنحه خصائص فريدة.

يُستخدَم الحديد الزهر الأبيض عالي الكروم في تطبيقات مثل معدات مناجم الرمل والحصى، شفرات المطاحن، قطع مناولة المواد، قطع الكسارات، وأجزاء الأفران الصناعية، وذلك بفضل خصائصه المميزة. تتمتع هذه السبائك بمقاومة ممتازة للأكسدة وقدرة عالية على التحمل في درجات الحرارة المرتفعة. كما أن بنيتها الصلبة تجعلها خياراً مثالياً للظروف التي تتطلب مقاومة للتآكل والسحل دون وجود ضغط صدمات كبير.

مهندسو شركة أونجارد، وهم خريجو جامعات مرموقة في إيران وكندا ولديهم خبرة تزيد عن عقدين في إنتاج وصب الحديد الزهر الأبيض عالي الكروم، يمتلكون القدرة على إنتاج مختلف القطع الصناعية بجودة عالية ووفق معيار ASTM A532. وتعتمد الشركة على خبرة فريقها الهندسي في الهندسة العكسية والنمذجة وتصميم النماذج المعقدة، وهي جاهزة لتقديم أفضل المنتجات لمختلف الصناعات. كما يضمن استخدام مواد خام عالية الجودة وتقنيات صب متقدمة إنتاج قطع تتمتع بأعلى درجات مقاومة التآكل والتآكل الكيميائي.

مقاومة الحديد الزهر عالي الكروم للتآكل

يتميّز الحديد الزهر عالي الكروم بمقاومة ممتازة للتآكل بفضل تركيبه الكيميائي الخاص ومحتواه العالي من الكروم (12–35%). ويُظهر أداءً كبيراً في البيئات التي تحتوي على أحماض مؤكسدة، رغم أن مقاومته للأحماض المختزِلة محدودة. وتجعله هذه الخصائص مناسباً للاستخدام في البيئات التي تحتوي على الأحماض الضعيفة ضمن ظروف مؤكسدة، بالإضافة إلى المحاليل الملحية والأحماض العضوية وحتى الظروف الجوية العامة.

ويُعَدّ مقاومته الاستثنائية لحمض النيتريك أحد أبرز خصائصه؛ إذ يمكنه تحمّل جميع التراكيز التي تزيد عن 95% من حمض النيتريك في درجة حرارة الغرفة، بمعدل تآكل يقل عن 0.12 ملم سنوياً. وتبقى هذه المقاومة قوية حتى عند الاقتراب من درجة الغليان وتراكيز تصل إلى 70%، مما يدل على ثبات بنيته في الظروف الصناعية القاسية.

وترجع مقاومة هذا الحديد للتآكل بشكل رئيسي إلى وجود الكربيدات والكروم في بنيته، حيث يتفاعل الكروم مع الأكسجين ليُشكّل طبقة أكسيدية رقيقة ومستقرة على سطح السبيكة، تُعرف بالطبقة السلبية، وهي تمنع اختراق المواد المسببة للتآكل نحو الداخل.

يُستخدَم الحديد الزهر عالي الكروم في صناعات متعددة مثل الصناعات الكيميائية والبتروكيميائية ومعالجة المعادن، وهو مناسب لتصنيع المضخات والأنابيب وخزانات تخزين المواد الكيميائية.

مقاومة الحديد الزهر عالي الكروم للتآكل الميكانيكي (السَّحْل)

يُعَدّ الحديد الزهر الأبيض عالي الكروم من أكثر المواد مقاومةً للتآكل الميكانيكي بفضل تركيبه الكيميائي وبنيته المتالورجية. فهو يحتوي عادة على 12–35% كروم و1.5–3.5% كربون، مما يؤدي إلى تشكّل كربيدات مقاومة للسَّحْل مثل M₇C₃ وM₃C. وتمنح هذه الكربيدات خصائص فريدة لمقاومة التآكل في الصناعات المختلفة. ويشيع استخدام هذا النوع في صناعات التعدين والإسمنت وصناعة الفولاذ وغيرها من الصناعات التي تتطلب مقاومة عالية للسحل.

يتم تصنيع هذا النوع من الحديد الزهر عادة في نطاقين من نسبة الكروم:

• حديد زهر يحتوي على 12–15% كروم، ويُستخدم للتطبيقات التي تتطلب مقاومة متوسطة للتآكل.

• حديد زهر يحتوي على 20–30% كروم، ويُستخدم للتطبيقات التي تتطلب مقاومة عالية جداً للتآكل.

هذا التركيب الكيميائي يجعل الحديد الزهر الأبيض عالي الكروم قادراً على الأداء الممتاز في ظروف التآكل الشديد والبيئات التشغيلية القاسية. وتُستخدم هذه السبائك بشكل خاص في قطع مثل البطانة (Liners)، والمضخات، والطواحين، المعرضة بشكل مستمر للتآكل.

ومع ذلك، تُعد الهشاشة العالية وانخفاض مقاومة الصدمات من أبرز التحديات عند استخدام الحديد الزهر الأبيض عالي الكروم. وللتغلب على ذلك، يتم تطبيق عمليات حرارية خاصة مثل الأوستنة والتقسية، والتي تزيد من المتانة ومقاومة الصدمات مع الحفاظ على مقاومة التآكل.

يمكن للمعالجة الحرارية المناسبة أن تحسّن بشكل كبير من مقاومة الصدمات في هذه السبائك.
كما أن استخدام المبردات أثناء عملية الصب يزيد من سرعة التصلب ويحسن مقاومة الصدمات دون تقليل ملحوظ في مقاومة التآكل.
وفي النهاية، يمكن من خلال المزيج المناسب من الكروم والعناصر السبائكية الأخرى مثل الموليبدن والنيكل والنحاس إنتاج حديد زهر أبيض عالي الكروم بخصائص مثالية لمختلف ظروف التشغيل. وقد جعلت هذه المزايا هذا النوع من أكثر المواد استخداماً في الصناعات المقاومة للتآكل.

تاريخ نشأة الحديد الزهر

يتمتع الحديد الزهر بتاريخ غني يعود لقرون عديدة، حيث تشير الأدلة الأثرية الأولى إلى استخدامه في القرن الخامس قبل الميلاد في الصين القديمة. في ذلك الوقت، كان الحديد الزهر يُستخدم في صناعة المعدات الحربية والأدوات الزراعية والتصاميم المعمارية بفضل صلابته ومتانته العاليتين.

وفي العصور الوسطى، انتشر استخدام الحديد الزهر إلى أوروبا. ففي القرن الخامس عشر، استخدم صناع الأسلحة في بورغونيا بفرنسا الحديد الزهر لصناعة المدفعية، وكان هذا تطوراً كبيراً في الاستخدام العسكري للمعادن وأدى إلى ارتفاع الطلب عليه.

ومن أبرز الإنجازات التاريخية في مجال الحديد الزهر، بناء أول جسر من الحديد الزهر في العالم في سبعينيات القرن الثامن عشر على يد إبراهيم داربي الثالث في إنجلترا، والمعروف باسم جسر الحديد (Iron Bridge). وقد أصبح رمزاً للثورة الصناعية وتطور علم المعادن في تلك الفترة.

ويمثّل تاريخ الحديد الزهر تطوراً مستمراً في المعرفة المتالورجية والابتكار الصناعي، بدءاً من الأدوات الزراعية البسيطة في الصين القديمة، وحتى الهياكل المعمارية المعقدة خلال الثورة الصناعية.

ما هو الحديد الزهر؟

الحديد الزهر هو سبيكة من الحديد والكربون يحتوي على نسبة كربون تتراوح بين 2.1% و6.2%. ويُستخدم على نطاق واسع في الصناعات بسبب خصائصه المميزة. وتعتمد بنية الحديد الزهر وخصائصه بشكل أساسي على نسب الكربون والسيليسيوم فيه. يشكل الحديد أكثر من 95% من وزن السبيكة، بينما يؤثر كل من الكربون والسيليسيوم بشكل مباشر على الصلادة والمقاومة وقابلية التشغيل.

عادةً يحتوي الحديد الزهر على 2.1–4% كربون و1–3% سيليسيوم، مما يجعله سبيكة ثلاثية العناصر.

ويُقسَّم الحديد الزهر إلى عدة أنواع، مثل:

• الحديد الزهر الرمادي

• الحديد الزهر القابل للطرق (الدكتايل)

• الحديد الزهر الأبيض

• وأنواع أخرى

لكل نوع خصائص تجعله مناسباً لاستخدامات محددة. وفي هذا المقال نركز على الحديد الزهر الأبيض عالي الكروم، وهو من أكثر الأنواع تقدماً ومقاومةً للتآكل.

تتمتع سبائك الحديد الزهر الأبيض بخصائص فريدة، مثل المقاومة العالية جداً للتآكل والصلادة السطحية الممتازة، مما يمنحها مكانة مهمة في العديد من الصناعات. في هذا النوع، تتم إضافة عناصر مثل الكروم والنيكل لتحسين الخصائص الميكانيكية والفيزيائية. ويُعد الحديد الزهر نايهارد (Ni-Hard) والحديد الزهر عالي الكروم من أبرز أمثلة هذه الفئة، والمشهورين بامتلاكهما بنية مارتنزيتية. هذه البنية تمنح السبائك مقاومة عالية جداً ضد التآكل ونشاطاً ممتازاً ضد التعرية، ولذلك يُستخدم هذا النوع بشكل واسع في الصناعات التي تتعرض فيها القطع لاحتكاك مستمر مع مواد صلبة أو كاشطة.

يمتلك الحديد الزهر السبائكي صلادة سطحية عالية جداً بفضل وجود كربيدات الكروم والنيكل، ويمكن أن يصل بمساعدة المعالجة الحرارية إلى صلادة تقارب HRC 60. هذه الخصائص تجعله مثالياً للتطبيقات ذات التآكل الشديد مثل بطانات المطاحن وطرقات الكسارات وشفرات القطع. ومع ذلك، فإن ارتفاع الصلادة يؤدي إلى انخفاض مقاومة الصدمات وزيادة الهشاشة مقارنة بأنواع أخرى من الحديد الزهر. كما أن قابليته للتشغيل الميكانيكي محدودة، مما يستلزم دقة عالية في عمليات الإنتاج والتشكيل.

تُستخدم هذه السبائك في قطاعات عديدة مثل التعدين والأسمنت والنفط والغاز والبتروكيماويات. وتشمل التطبيقات صمامات التحكم، المضخات، الشفرات المقاومة للتآكل، والمعدات الحرارية. إن الجمع بين مقاومة التآكل وطول العمر والصلادة السطحية العالية يجعل الحديد الزهر السبائكي خياراً مثالياً للظروف التشغيلية القاسية.

ورغم أن لهذه السبائك مكانة مهمة في العديد من الصناعات، فإن إنتاجها واستخدامها يتطلبان خبرة تقنية عالية ومواد خام ذات جودة ممتازة. إن اختيار النسب الصحيحة للعناصر السبائكية مثل الكروم والنيكل، إضافة إلى تطبيق عمليات حرارية مناسبة، يُعد أمراً أساسياً للوصول إلى الخصائص المطلوبة.

---

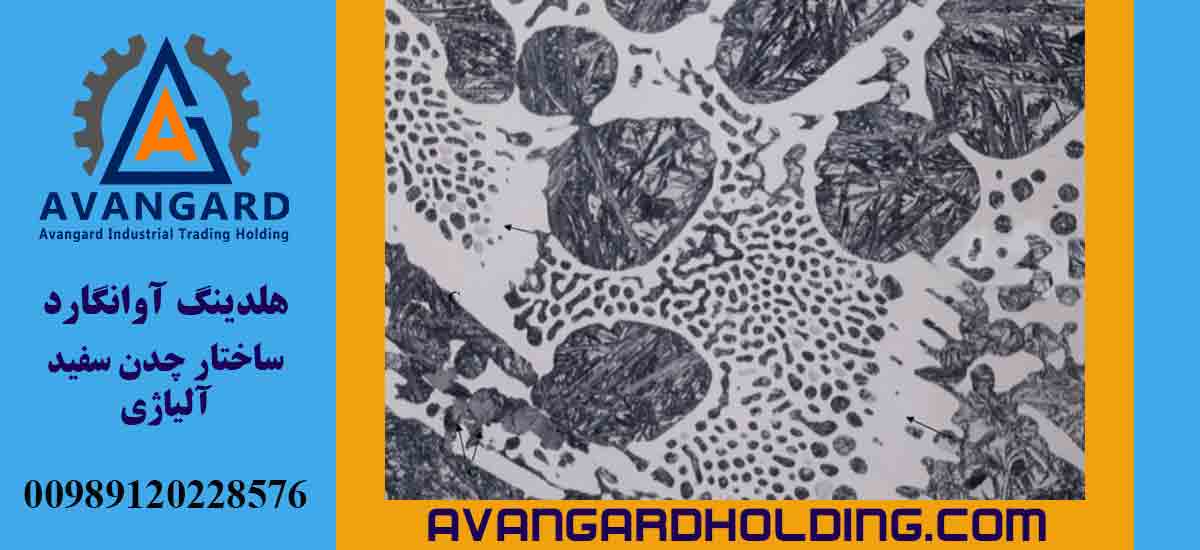

الحديد الزهر الأبيض

يُعد الحديد الزهر الأبيض عالي الكروم أحد أهم أنواع الحديد الزهر، ويتميز ببنية خاصة وخصائص ميكانيكية بارزة. يتكون هذا الحديد من الحديد والسيليسيوم والكربون، ويكون الكربون فيه على شكل السمنتيت (Fe₃C). وخلال عملية التصلب، تتشكل مناطق ذات بنى مختلفة تتكون من البرليت والليدبوريت اليوتكتيكي. تمنح هذه البنية الحديد الزهر الأبيض صلادة عالية جداً ومقاومة استثنائية للتآكل.

يمتلك الحديد الزهر الأبيض خصائص تجعله مناسباً للظروف ذات التآكل والضغط المرتفع. ومن أبرز خصائصه مقاومته الشديدة للتآكل الميكانيكي والكيميائي. ولكن بسبب بنيته، فهو عادةً هش وقد يتشقق عند التعرض للصدمات الشديدة. ولهذا السبب يُستخدم فقط في القطع ذات الظروف الخاصة.

ولتحسين الخصائص الميكانيكية وتقليل الهشاشة، تتم إضافة عناصر سبائكية مثل الكروم والموليبدن والنيكل. ويُعد الكروم خصوصاً من العناصر المكونة للكربيدات، إذ يؤدي إلى تشكيل كربيدات M₃C وM₇C₃. وتمتلك كربيدات M₇C₃ صلادة ومقاومة أعلى وتمنح البنية نعومة أكبر، مما يزيد المتانة ويقلل الهشاشة.

تتأثر خصائص الحديد الزهر الأبيض بعوامل مثل نوع الكربيد وحجمه وشكله وبنية السبيكة. تمتلك كربيدات M₃C صلادة أقل ومقاومة تآكل أقل مقارنة بكربيدات M₇C₃. كما أن التوزيع المتجانس للكربيدات يقلل من الهشاشة ويحسن الخصائص الميكانيكية.

أما بالنسبة لبنية السبيكة، فيُعد وجود البنية المارتنزيتية الأفضل للوصول إلى أعلى مقاومة تآكل. ومع التبريد السريع، يتحول الأوستينيت إلى مارتنزيت، مما يزيد الصلادة. وفي الحالات التي تتطلب مقاومة للصدمات، قد يكون وجود كمية من الأوستينيت المحتجز مفيداً لامتصاص الطاقة.

يُستخدم الحديد الزهر الأبيض بشكل واسع في الصناعات التي تحتاج إلى مقاومة تآكل وحرارة عالية، مثل التعدين والأسمنت والكسارات والطرق. ويُستخدم في إنتاج أجزاء مثل أقراص الفرامل وقطع المعدات الصناعية الثقيلة.

ومن أهم مشكلاته انخفاض المتانة بسبب شبكة السمنتيت (Fe₃C). لكن إضافة العناصر المناسبة مثل الكروم والموليبدن والنيكل والنحاس تحسن المتانة وصلادة السبيكة.

في النهاية، تتمكّن شركة أونجارد، وبالاعتماد على التقنيات المتقدّمة وفريقها المتخصّص في مجالات السباكة وسبائك المعادن — والتي تُعدّ من أفضل مسابك السباكة في طهران وإيران — من إنتاج حديد زهري أبيض يتمتّع بخصائص مثالية ومناسبة لمختلف التطبيقات الصناعية. تُصنع هذه المنتجات وفق أعلى معايير الجودة، وقادرة على تلبية احتياجات الصناعات المختلفة من حيث مقاومة التآكل والتصدّع والتآكل الكيميائي.

الحديد الزهري السبائكي (Alloy Cast Iron)

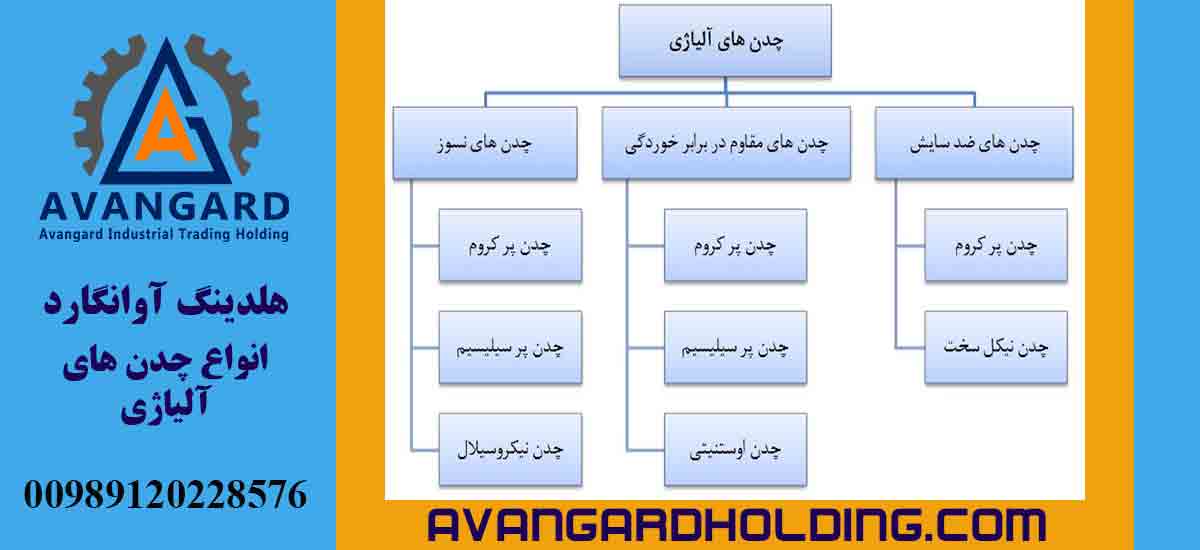

يُطلق مصطلح الحديد الزهري السبائكي على مجموعة من أنواع الحديد الزهري التي تحتوي في تركيبتها الكيميائية على عناصر مثل الكروم (Cr)، النيكل (Ni)، الموليبدنوم (Mo)، السليكون (Si) والمنغنيز (Mn). هذه العناصر تعزّز الخواصّ الفيزيائية والكيميائية للمعدن بشكل كبير، ولذلك يُستخدم هذا النوع من الحديد بشكل واسع في صناعات عديدة، خصوصًا صناعة السيارات، الأسمنت، التعدين، الصناعات الكيميائية وصناعة الفولاذ.

وبسبب امتلاكه مقاومة عالية للتآكل والحرارة والتصدّع، يُعدّ الحديد الزهري السبائكي خيارًا مناسبًا مقارنةً بالفلاذ السبائكي والمواد المعدنية الأخرى عند العمل في الظروف الصناعية القاسية. إضافة لذلك، فإن هذا النوع من الحديد أقلّ كلفة من الفلاذ السبائكي وأسهل من حيث عمليات السباكة. وفي هذا السياق نقترح قراءة مقال: “أوجه التشابه والاختلاف في سباكة الفولاذ والحديد الزهري”.

تحليل درجات الحديد الزهري المقاوم للتآكل ASTM A532

Chemical composition, max(unless range is given)%
Hardness max, HB	Cu	Mo	Cr	Ni	P	S	Mn	Si	C	Grade or class	Specification
550min		1	1.4-4.0	3.3-5.0	0.3	0.15	2	0.8	2.80-3.60	I-A	Abrasion Resistant Iron	ASTM A532
550min		1	1.4-4.0	3.3-5.0	0.3	0.15	2	0.8	2.40-3.00	I-B
550min		1	1.0-2.5	4	0.3	0.15	2	0.8	2.50-3.70	I-C
500min		1.5	7.0-11.0	4.5-7.0	0.1	0.15	2	2	2.50-3.60	I-D
550min	1.2	3	11.0-14.0	2.5	0.1	0.06	2	1.5	2.00-3.30	II-A
450min	1.2	3	14.0-18.0	2.5	0.1	0.06	2	1.5	2.00-3.30	II-B
450min	1.2	3	18.0-23.0	2.5	0.1	0.06	2	1.5	2.00-3.30	II-D
450min	1.2	3	23.0-30.0	2.5	0.1	0.06	2	1.5	2.00-3.30	III-A

الحديد الزهري السبائكي المقاوم للتآكل

يمتلك هذا النوع من الحديد الزهري مقاومة عالية جدًا للتآكل والاحتكاك بفضل تركيبه الكيميائي الخاص وسطحه المصلّب. ويُعدّ الحديد الزهري الكرومي من أشهر هذه الأنواع، حيث يحتوي عادةً على نسبة كروم تتراوح بين 12% إلى 35%. إن ارتفاع نسبة الكروم يزيد من الصلادة ويعزّز مقاومة التآكل بشكل كبير.

الحديد الزهري الكرومي المقاوم للتآكل (High Chromium Wear-Resistant Cast Irons)

يحتوي هذا النوع من الحديد على 12–30% كروم و 2–4% كربون، مما يمنحه قدرة ممتازة على تحمّل التآكل الشديد. ويُستخدم هذا الحديد بشكل واسع في صناعات عديدة مثل صناعة الطواحين، بطانات الطواحين، المضخات المضادة للتآكل، البوشات، والأسطوانات.

حديد نايهارد (Ni-Hard): مزيج من القوة والكفاءة في الظروف القاسية

يُعرف الحديد الزهري النيكل-الصلب باسم ني-هارد (Ni-Hard)، وهو أحد أنواع الحديد الزهري السبائكي المقاوم للتآكل، والذي يتم إنتاجه من خلال إضافة عناصر مثل النيكل والكروم. يحتوي هذا النوع عادةً على 4–6% نيكل وحوالي 9% كروم، ويتم تحسين خصائصه الميكانيكية عبر عمليات معالجة حرارية خاصة، مما يزيد من مقاومته للتآكل والصدمات بشكل كبير. ولهذا السبب، يُستخدم حديد ني-هارد بشكل واسع في الصناعات التي تتعرض فيها القطع للتآكل الشديد والضربات العنيفة، مثل أجزاء الطواحين، أجهزة السحق، والمعدات الصناعية الثقيلة.

يتم تصميم التركيب الكيميائي لحديد ني-هارد بحيث تكون بنيته الأساسية مكوّنة بشكل رئيسي من الكربيدات اليوتكتية والأوستنيت الصلب. تلعب الأطوار الكربيدية دورًا مهمًا جدًا في تعزيز مقاومته للتآكل. وتعتمد كمية الكربيد اليوتكتية وبنية المعدن الأساس على التركيب الكيميائي للسبيكة. هذه الكربيدات تمتلك مقاومة عالية جدًا للتآكل والصدمات، مما يجعل هذا النوع من الحديد مناسبًا للغاية للتطبيقات التي تتعرض فيها القطع لأحمال عالية وظروف تشغيل قاسية.

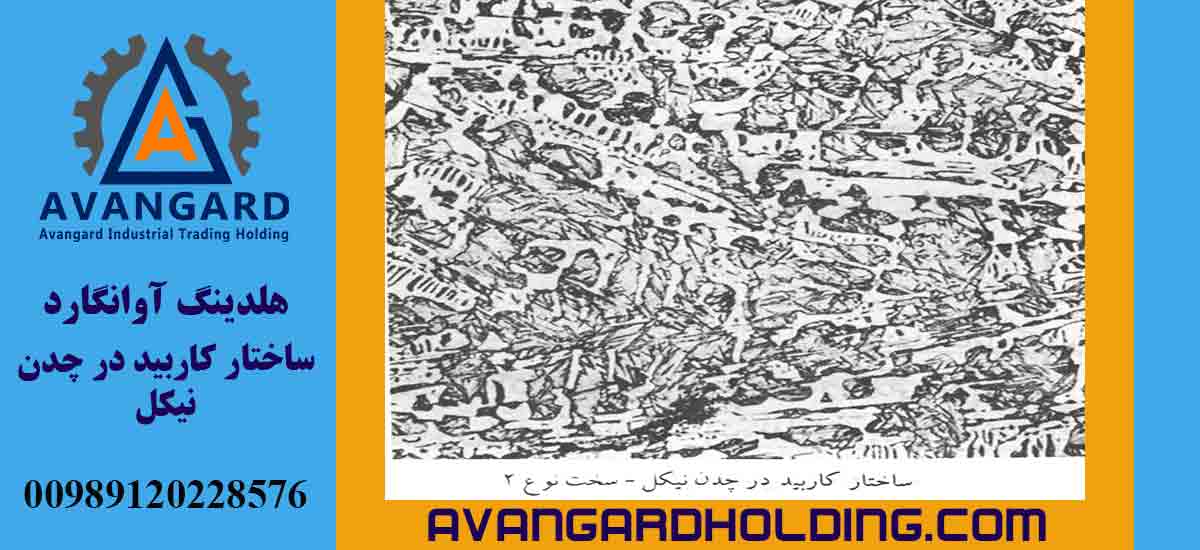

يمتلك حديد نايهارد نوع 2 بنية ليدبوريتيّة تحتوي فيها كربيدات M₃C بشكل مستمر داخل البنية المجهرية. هذا الانتشار المستمر للكربيد يؤدي إلى انخفاض المتانة، ولهذا قد يُظهر هذا النوع أداءً أقل في التطبيقات التي تتعرض لأحمال صدمية قوية وتآكل شديد.

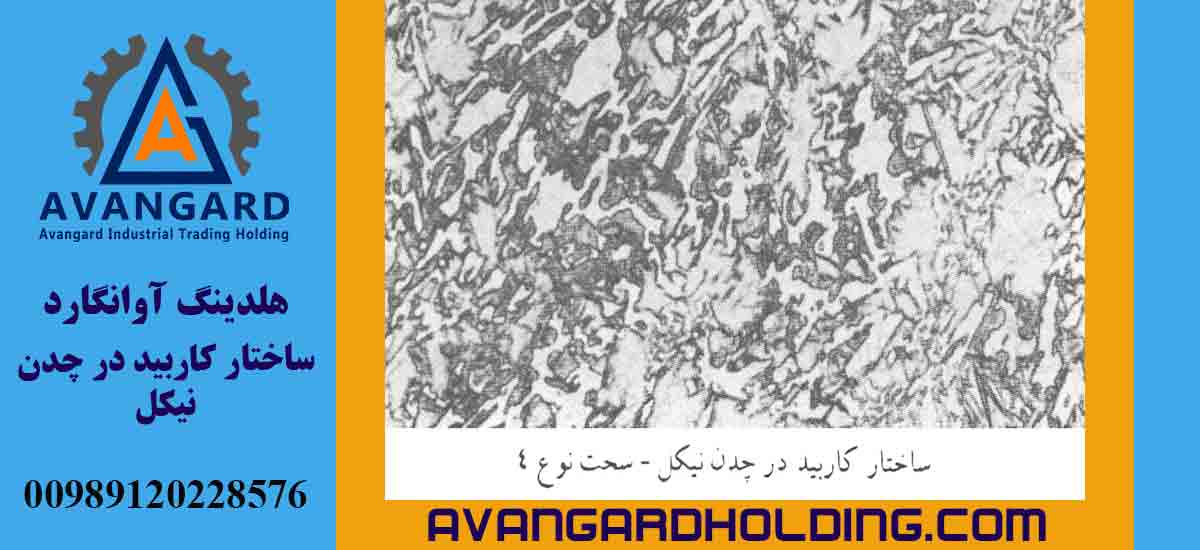

أما حديد نايهارد نوع 4، فيمتلك بنية يوتكتية تحتوي فيها كربيدات M₇C₃ بشكل غير مستمر داخل المعدن الأساس. هذه البنية المميزة، وخاصة مقاومتها العالية للكسر، تجعل نوع 4 خيارًا مفضلاً في الكثير من التطبيقات الصناعية.

الميزة الأساسية للبنية الكربيدية غير المستمرة في نايهارد نوع 4 هي أنه رغم هشاشة كربيد M₇C₃، إلا أن التشققات التي تتكون فيه تتوقف قبل أن تمتد إلى أجزاء المعدن الأساس الألين. هذه الخاصية تمنح نايهارد نوع 4 مقاومة أعلى للكسر مقارنةً بنايهارد نوع 2. لذلك يُعتبر نايهارد نوع 4 خيارًا أفضل للتطبيقات التي تتطلب مقاومة عالية للتآكل والصدمات المتكررة.

التركيب الكيميائي وتطبيقات الحديد الزهر نيكهارد

يلعب التركيب الكيميائي لحديد Ni-Hard دورًا حيويًا في تكوين أنواع محددة من الكربيدات. على سبيل المثال، عندما يتجاوز مجموع Si زائد 0.3٪ Cr نسبة 4.1٪، تتكون كربيدات M₇C₃ غير المتصلة بدلًا من كربيدات M₃C اللّيدبورية. هذه التغييرات في التركيب الكيميائي تحسن الخصائص الميكانيكية ومقاومة التآكل لحديد Ni-Hard، مما يسمح له بالأداء الجيد في ظروف أشد.

في النهاية، يستخدم حديد Ni-Hard على نطاق واسع في الصناعات المختلفة مثل مطاحن الأسمنت، الكسارات ومعدات تشغيل المعادن، بسبب هيكله الكربيدي الفريد ومقاومته العالية للتآكل والصدمات. اختيار النوع المناسب من حديد Ni-Hard (النوع 2 أو 4) يعتمد على متطلبات التطبيق المحددة وظروف التشغيل.

الخصائص وميزات حديد Ni-Hard

مقاومة التآكل والصدمات:
حديد Ni-Hard مقاوم للغاية للتآكل والصدمات المتكررة نظرًا لوجود كربيدات صلبة مثل M₃C وM₇C₃ في بنيته.

الأنواع الرئيسية لحديد Ni-Hard:

• Ni-Hard I: يحتوي على 4–5٪ نيكل، مناسب للتطبيقات التي تتطلب صلابة عالية.

• Ni-Hard II: يحتوي على أكثر من 5٪ نيكل وكروم أعلى، يتميز بمتانة أكبر ومناسب للظروف القاسية.

تطبيقات حديد Ni-Hard:
بفضل مقاومته العالية للتآكل وقدرته على تحمل ظروف العمل القاسية، يستخدم Ni-Hard في الصناعات المختلفة:

• صناعة الأسمنت:

  • كرات الطحن (Grinding Balls)

  • بطانات مطاحن الأسمنت (Mill Liners)

• الصناعات التعدينية والمعدنية:

  • قطع غيار الكسارات الارتطامية (Impact Crusher Parts)

  • بكرات تشغيل المعادن (Metal Rolling Rolls)

• نقل المواد:

  • مكونات مستخدمة في معدات اللف والنقل.

مقارنة بين حديد Ni-Hard وحديد عالي الكروم

يؤدي كل من حديد Ni-Hard 4 وحديد عالي الكروم أداءً جيدًا في الظروف الصناعية القاسية، ولكن هناك اختلافات في الخصائص والتطبيقات:

حديد Ni-Hard 4:

• يحتوي هيكله على كربيدات M₇C₃ غير المتصلة، مما يمنحه متانة أكبر مقارنةً بنوع Ni-Hard 2.

• مناسب للتطبيقات التي تتطلب قابلية تصلب عالية.

حديد عالي الكروم:

• مقاومة كسر أعلى، مما يجعله أكثر ملاءمة للظروف ذات الصدمات الثقيلة.

مزايا حديد Ni-Hard:

• قابلية تصلب عالية: تسمح باستخدام هذه الحديدات في القطع التي تتطلب صلابة سطحية عالية ومقاومة للتآكل.

• أداء مثالي في ظروف التآكل والصدمات: مثالي للصناعات مثل الأسمنت والتعدين، حيث تتعرض القطع للتآكل والصدمات المتكررة.

حديد Ni-Hard
بفضل خصائصه الفريدة، يظل حديد Ni-Hard من أكثر المواد استخدامًا في الصناعات الثقيلة والظروف العملية الصعبة، ويلعب دورًا مهمًا في تحسين الأداء وتقليل تكاليف صيانة المعدات الصناعية. تم التطرق إلى هذا النوع من الحديد السبائكي بالتفصيل في مقالنا عن حديد Ni-Hard.

حديد عالي الكروم المقاوم للتآكل
يحتوي حديد الكروم العالي عادةً على نسبة كروم بين 20 و35٪، ويُستخدم على نطاق واسع في الصناعات المختلفة نظرًا لمقاومته العالية للتآكل والتآكل. يُستخدم هذا الحديد بشكل خاص في البيئات المعرضة للأحماض المؤكسدة مثل حمض النيتريك والظروف الكيميائية المسببة للتآكل. ميزة مهمة لهذه الأنواع من الحديد هي أداؤها الجيد ضد الأحماض الضعيفة، المحاليل المالحة، الأحماض العضوية، والظروف الجوية العامة. في هذه السبائك، يلعب الكروم دورًا رئيسيًا في زيادة مقاومة التآكل وتحسين متانة القطع ضد التآكل والتآكل.

يتم استخدام حديد الكروم العالي عادةً في الصناعات التي تتطلب مقاومة للتآكل ودرجات حرارة مرتفعة. على سبيل المثال، يُستخدم غالبًا في أوعية التلدين للرصاص والزنك والألومنيوم، وفي سلاسل النقل، وفي أجزاء أخرى معرضة للتآكل ودرجات الحرارة العالية. يظهر هذا الحديد مقاومة ممتازة لأحماض الكبريتيك والفوسفوريك، خاصة عند التركيزات العالية وفي درجات حرارة مختلفة.

يتم تصميم حديد الكروم العالي بنسبة 30–35٪ كروم خصيصًا للاستخدام في البيئات شديدة التآكل. فهو مقاوم لجميع تركيزات حمض الكبريتيك، حتى في درجات الحرارة العالية. بشكل خاص، يظهر مقاومة جيدة لحمض الكبريتيك عند درجات حرارة تصل إلى 80 درجة مئوية، ولمحاليل الكبريتات في مصانع الورق، ولمحاليل المبيض عند درجات حرارة الغرفة، وكذلك محلول كبريتات الألومنيوم البارد حتى تركيز 5٪. بالإضافة إلى ذلك، فهو مقاوم لحمض الفوسفوريك بتركيز 60٪ عند درجات حرارة عالية تصل إلى الغليان، و85٪ من حمض الفوسفوريك عند درجات حرارة تصل إلى 80 درجة مئوية.

حديد عالي الكروم
يتمتع حديد الكروم العالي أيضًا بمقاومة جيدة لمياه البحر والمياه المعدنية التي تحتوي على محاليل حمضية. بفضل التركيبة المثالية من الكروم والكربون، يتمتع هذا الحديد بخصائص ميكانيكية أفضل مقارنة بالحديد عالي السيليكون. عندما يتم موازنة محتوى الكروم والكربون بشكل مثالي، يمكن معالجة هذا الحديد حراريًا بسهولة. يعمل حديد الكروم العالي ذو المحتوى المرتفع من الكروم بشكل أفضل بشكل خاص في البيئات شديدة التآكل، وبفضل مقاومته العالية للتآكل والتآكل، يُستخدم على نطاق واسع في الصناعات مثل الصناعات الكيميائية، وصناعة المعدات المقاومة للتآكل، وأوعية التلدين، والأجزاء المعرضة لدرجات حرارة عالية وظروف تآكل.

الحديد ذو الأداء العالي عند درجات الحرارة المرتفعة
يؤدي هذا الحديد أفضل أداء عند درجات الحرارة العالية وفي الظروف التي تتطلب مقاومة للأحماض المسببة للتآكل والتآكل الشديد، ولهذا السبب يُستخدم على نطاق واسع في الصناعات الحساسة مثل الصناعات الكيميائية والبتروكيميائية.

حديد مقاوم للتآكل عالي السيليكون
يحتوي حديد السيليكون العالي عادةً على 14–17٪ من السيليكون، ويشتهر بشكل خاص بالخصائص الفريدة للسيليكون في تعزيز مقاومة التآكل وتحمل درجات الحرارة العالية. لا يمنع السيليكون في هذا الحديد تكوّن الكربيدات الصلبة فحسب، بل يحسّن أيضًا مقاومته للأحماض المسببة للتآكل مثل الأحماض النيتريك والكبريتيك. نتيجة لذلك، يُستخدم حديد السيليكون العالي على نطاق واسع في الصناعات التي تتطلب مقاومة عالية للبيئات المسببة للتآكل.

تُستخدم أنواع الحديد عالية السيليكون المحتوية على الموليبدن، حتى 3.5٪ في السبيكة، في العديد من التطبيقات الصناعية لنقل الأحماض المسببة للتآكل. وبشكل خاص مع محتوى سيليكون 14.5٪ أو أكثر، يظهر هذا الحديد مقاومة عالية لحمض الكبريتيك 30٪. زيادة محتوى السيليكون إلى 16.5٪ في الحديد الرمادي يحسّن بشكل كبير مقاومته ضد الأحماض الكبريتيكية والنيتريك، ويكون ذلك فعالًا لجميع التركيزات.

يظهر الحديد الرمادي بنسبة 14٪ سيليكون مقاومة أقل لحمض الهيدروكلوريك، ولكن يمكن تحسين هذه المقاومة بإضافة 3.5٪ موليبدن. كما أن زيادة السيليكون إلى 17٪ تزيد من مقاومة التآكل. يظهر هذا الحديد أداءً جيدًا في المحاليل المحتوية على أملاح النحاس أو غاز الكلور الرطب، كما أنه مقاوم للأحماض العضوية عند جميع التركيزات ودرجات الحرارة.

ومع ذلك، فإن حديد السيليكون العالي له خصائص ميكانيكية ضعيفة ومقاومة منخفضة للصدمات الميكانيكية والحرارية. من الصعب صبه ويملك قابلية منخفضة للمعالجة الميكانيكية. على الرغم من هذه القيود، فإن مقاومته المتميزة للأحماض تجعله مستخدمًا على نطاق واسع، خاصة في أنابيب المصانع الكيميائية والمختبرات لنقل المواد المسببة للتآكل.

التطبيقات: يُستخدم بشكل واسع في الصناعات البتروكيميائية، وإنتاج الأحماض الكبريتيكية والنيتريك، وصناعة المواد المتفجرة.

حديد أستينتيتي
يُعد الحديد الأوستينتيتي أحد أنواع الحديد السبائكي، ويستخدم على نطاق واسع نظرًا لمقاومته المتميزة للتآكل وخصائصه الميكانيكية الفريدة. يعتمد أداؤه بشكل كبير على التركيب الكيميائي الدقيق، وخصوصًا السيليكون الذي يمنع تكوّن الكربيدات ويعزز ترسيب الجرافيت. يجب أن يكون مستوى السيليكون عند الحد الأعلى المسموح به وفقًا للمعايير لتحقيق الخصائص المطلوبة للحديد الأوستينتيتي.

يؤثر نوع الكربيد الموجود بشكل كبير على خصائص الصب. إن تكوّن الكربيد يقلل من ترسيب الجرافيت أثناء التصلب، مما يقلل من التمدد في القالب. الكربيدات اليكتية الكرومية التي تتكون في مراحل التصلب الأخيرة لا يمكن تغذيتها بشكل جيد، مما يؤدي إلى المسامية والانكماش بين الحبيبات المتفرعة. لذلك، يُفضل أن يكون محتوى الكربيد أدنى ما يمكن. كما يحتوي معظم الحديد الأوستينتيتي على الكروم الذي يُكوّن كربيدات الكروم، مما يعزز مقاومة التآكل والأكسدة، وفي بعض الحالات يُزاد محتوى الكروم فوق 3٪ لتحسين مقاومة التآكل.

العوامل المؤثرة في صب أجزاء الحديد الأوستينتيتي
يعتمد الصب الخالي من العيوب لأجزاء الحديد الأوستينتيتي على طرق القنوات والتغذية، بالإضافة إلى عدة عوامل أخرى، بعضها مرتبط ببعض. تشمل هذه العوامل حجم القطعة المصبوبة، قوة القالب، التركيب الكيميائي، درجة حرارة الصب، والتمهيد (Inoculation). يجب ملاحظة أن الحديد الأوستينتيتي ذو الجرافيت الرقائق يختلف بشكل كبير عن الحديد الرمادي من حيث خصائص الانكماش وخصائص الصب الأخرى. وبفضل خصائصه الفريدة أثناء التصلب وتكوّن الهيكل الجرافيتي، يلزم التحكم الدقيق في عملية الصب لتجنب العيوب مثل الانكماش غير الطبيعي أو العيوب السطحية.

تطبيقات أجزاء الحديد الأوستينتيتي
يُستخدم الحديد الأوستينتيتي في صناعات عديدة نظرًا لمقاومته للتآكل وأدائه الجيد عند درجات الحرارة العالية. هذه السبائك مثالية لإنتاج الأجزاء التي يجب أن تتحمل التآكل والتقشر في بيئات مختلفة. من التطبيقات الرئيسية: حلقات المكابس لمحركات الديزل، المضخات، والصمامات المستخدمة في صناعات التحلية، الكيميائية والنفطية. كما تُستخدم في الزراعة ومعالجة المياه وغيرها من الصناعات التي تتعامل مع السوائل المسببة للتآكل.

يُظهر الحديد الأوستينتيتي مقاومة جيدة عند درجات حرارة تصل إلى 800 درجة مئوية، ويُستخدم في التطبيقات التي تتطلب مقاومة للزحف والنمو عند درجات الحرارة العالية. تُستخدم هذه السبائك في التوربو شواحن، أنابيب العادم، الصمامات المقاومة للحرارة، الضواغط، المفاتيح الكهربائية، ومراوح السفن. من أهم خصائصها مقاومتها لتآكل مياه البحر، مما يزيد من استخدامها في الصناعات البحرية، وكذلك في صناعات النفط والغاز وبناء السفن.

الحديد المقاوم للحرارة
تشير السبائك المقاومة للحرارة إلى مجموعة من الحديد القادر على تحمل درجات حرارة عالية وظروف حرارية شديدة. تضيف عناصر سبائكية مثل الكروم والسيليكون والنيكل خصائص مقاومة للحرارة لهذه السبائك.

• حديد مقاوم للحرارة عالي الكروم: يحتوي على حوالي 20% كروم، يتحمل درجات حرارة تصل إلى 1000°C.

• حديد مقاوم للحرارة عالي السيليكون: يحتوي على 5.5–6% سيليكون، يُستخدم عادة عند درجات حرارة أعلى من 900°C.

• حديد Ni-Si المقاوم للحرارة: عالي النيكل والسيليكون، مناسب للبيئات المعرضة للغازات الكبريتية.

تُستخدم هذه السبائك على نطاق واسع في الصناعات المعدنية والكيميائية التي تتطلب مقاومة للحرارة العالية.

الحديد الأبيض عالي الكروم
يعد الحديد الأبيض عالي الكروم أحد أكثر أنواع الحديد الأبيض استخدامًا، حيث يوفر مقاومة ممتازة للتآكل والتآكل. يجعل هذا الحديد مناسبًا لصناعات التعدين، الرمل، الأسمنت، والبتروكيماويات. وفقًا لمعيار ASTM A532، ينقسم هذا الحديد إلى فئتين رئيسيتين II و III، كل منهما له خصائص وتطبيقات محددة.

تصنيف ASTM A532 للحديد الأبيض عالي الكروم

الفئة II – تشمل خمسة أنواع سبائكية A, B, C, D, E:

• النوع A: ~12% كروم، مناسب للتطبيقات العامة مع مقاومة متوسطة للتآكل.

• النوعان B & C: النوع B يحتوي على 15% كروم مع كربون منخفض (أهمية مقاومة الصدمات)، النوع C عالي الكربون لمقاومة تآكل أعلى.

• النوعان D & E: كلاهما يحتوي على 20% كروم ويختلفان في محتوى الكربون؛ النوع D كربونه أقل لمتانة أعلى، النوع E كربونه أعلى لصلابة أعلى.

الفئة III – سبائك تحتوي على ~25% كروم، مقاومة جدًا للتآكل والتآكل، وتستخدم في بيئات شديدة التآكل مثل الصناعات الكيميائية ومعالجة المعادن.

الهيكل الميتالورجي للحديد الأبيض عالي الكروم
يحتوي الحديد الأبيض عالي الكروم على كربيدات كروم صلبة في مصفوفة من المارتنزيت أو الأوستينيت. هذا الهيكل:

• يزيد من مقاومة التآكل وعمر القطعة.

• يضمن أداء مستقر عند درجات الحرارة العالية.

تطبيقات الحديد الأبيض عالي الكروم
تتمتع السبائك المقاومة للتآكل بمقاومة عالية للارتداء والتآكل، بفضل خصائصها الميكانيكية الفريدة، وتستخدم على نطاق واسع في صناعات مختلفة. تحتوي هذه السبائك على عناصر مثل الكروم والموليبدنوم، مما يمنحها هيكلًا قويًا ومتينًا يجعلها مثالية للاستخدام في الظروف التشغيلية الصعبة.

التطبيقات الرئيسية للحديد المقاوم للتآكل

أجزاء السيارات والآلات الثقيلة:

• البوشات (Bushings)

• الأسطوانات (Cylinders)

• بوش الأسطوانة (Cylinder Liners)

• طبل الفرامل (Brake Drums)

صناعات الماكينات والقوالب

قطع الغيار ومعدات التكسير الصناعية:

• قطع تكسير الهيدروكون (Hydrocone Crusher Parts)

• قطع تكسير الفك (Jaw Crusher Parts)

• قطع غيار الكسارات والمعدات الصناعية والثقيلة التعدينية

صناعات التعدين ومعالجة المواد:

• كرات الطحن وبطانة المطاحن (Grinding Media and Mill Liners)

• قوالب السحب (Wire Drawing Dies)

• بكرات الناقلات (Conveyor Rollers)

• المضخات المقاومة للتآكل (Abrasion-Resistant Pumps)

صناعات التعدين والأسمنت:

• بطانات المطاحن، السندان، أجزاء صناعة الرمال، المطرقة، وخاصة مطرقة كوبية بهرینجر HS10, HS14, HS11, HS7

صناعات النفط والغاز:

• مضخات وصمامات مقاومة للتآكل

الصناعات البتروكيميائية:

• قطع مقاومة للحرارة والبيئات المسببة للتآكل

مزايا الحديد الأبيض عالي الكروم

• عمر طويل: مقاومته للارتداء والتآكل تقلل من تكاليف الصيانة.

• أداء مثالي في الظروف القاسية: هذه المواد تؤدي أداءً ممتازًا في بيئات عالية الإجهاد مثل المناجم وصناعات الصلب.

• مقاومة للحرارة: التركيبة السبائكية تجعلها مناسبة للتطبيقات ذات درجات الحرارة العالية.

• تطبيقات متنوعة: من معدات التعدين وأجزاء الهيكل السفلي إلى مكونات الصناعات الكيميائية.

تجعل هذه الخصائص والتطبيقات الحديد المقاوم للتآكل أحد أكثر المواد استخدامًا في الصناعات الثقيلة والآلات الصناعية.

حديد مقاوم للتآكل عالي الكروم
الحديد الأبيض عالي الكروم، بسبب مقاومته العالية للتآكل والارتداء، له تطبيقات صناعية واسعة. تحتوي هذه السبائك عادة على 12–34% كروم و1.5–3.5% كربون. يؤدي محتوى الكروم العالي إلى تكوين كربيدات الكروم (M₇C₃) في بنيتها المجهرية.

تتشكل كربيدات الكروم في شبكات مستمرة حول حبيبات الأوستينيت، مما قد يؤدي إلى الهشاشة والتشقق. ومع ذلك، من خلال ضبط التركيب الكيميائي بدقة وتطبيق المعالجة الحرارية المناسبة، يمكن تحقيق توازن بين مقاومة التآكل والمتانة. على سبيل المثال، يمكن أن يؤدي تقليل محتوى الكربون في المصفوفة وإضافة عناصر سبائكية مناسبة إلى تحسين المتانة ومقاومة التآكل في الحديد الأبيض المقاوم للتآكل عالي الكروم في الوقت نفسه.

في التطبيقات مثل الكسارات والمطاحن، يجب أن تتحمل المكونات الإجهاد الديناميكي بالإضافة إلى مقاومتها للتآكل لتجنب الفشل المفاجئ. إن اختيار التركيب الكيميائي المناسب وتطبيق المعالجة الحرارية المثلى يلعب دورًا مهمًا في تحقيق هذه الخصائص. على سبيل المثال، يساهم الكروم في زيادة مقاومة التآكل وتحسين المقاومة للتآكل الكيميائي في الحديد الأبيض عالي الكروم.

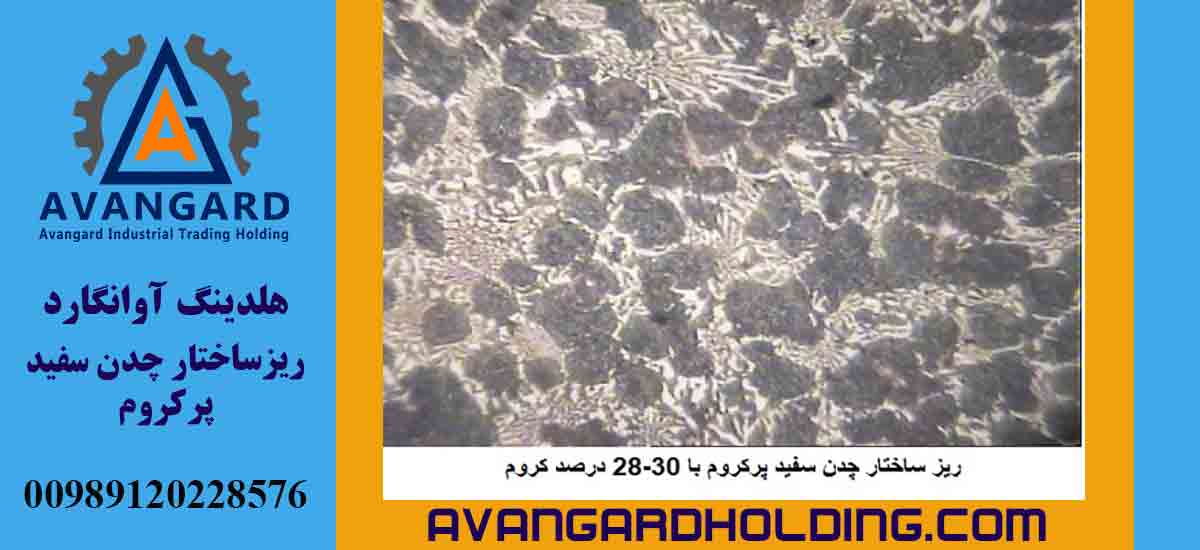

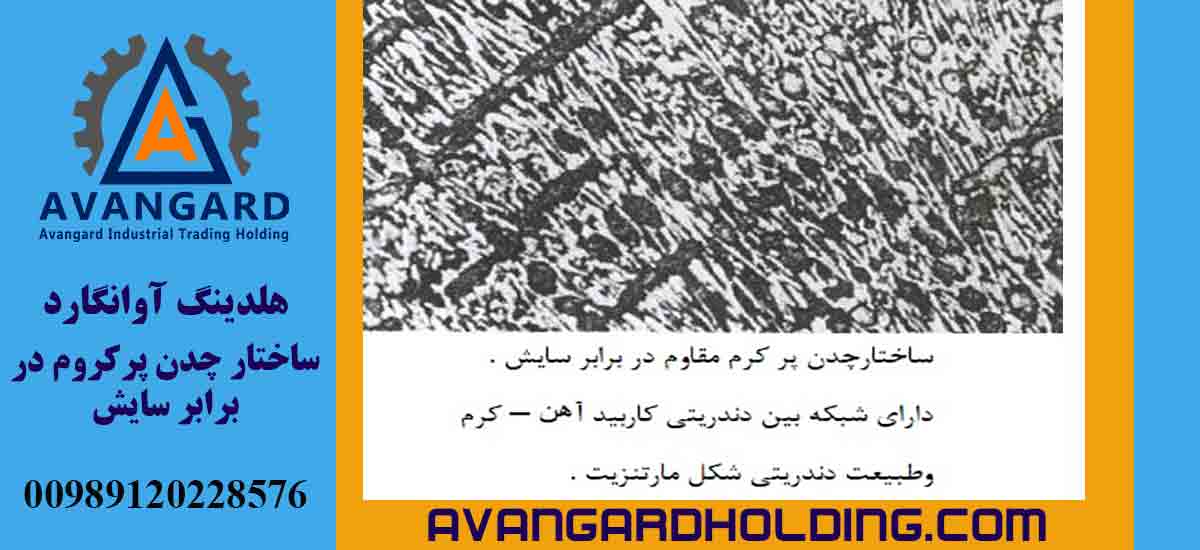

التركيب المجهري للحديد الأبيض عالي الكروم
يتكون التركيب المجهري لهذه السبائك من كربيدات الحديد-الكروم اليُوتكتية غير المستمرة وكربيدات ثانوية غنية بالكروم موزعة في مصفوفة من الأوستينيت أو منتجات تحوله. باستخدام المعالجة الحرارية، يمكن الحصول على تراكيب ميكروسكوبية مختلفة مثل الأوستينيتية، المارتنسيتيه، البينيتية أو البيرليتية، ولكل منها خصائص ميكانيكية وفيزيائية مختلفة.

نتيجة لذلك، يُعد الحديد الأبيض عالي الكروم ذو التركيب الكيميائي المناسب والمعالجة الحرارية المثلى خيارًا مثاليًا للتطبيقات التي تتطلب مقاومة عالية للتآكل والارتداء مع متانة مناسبة.

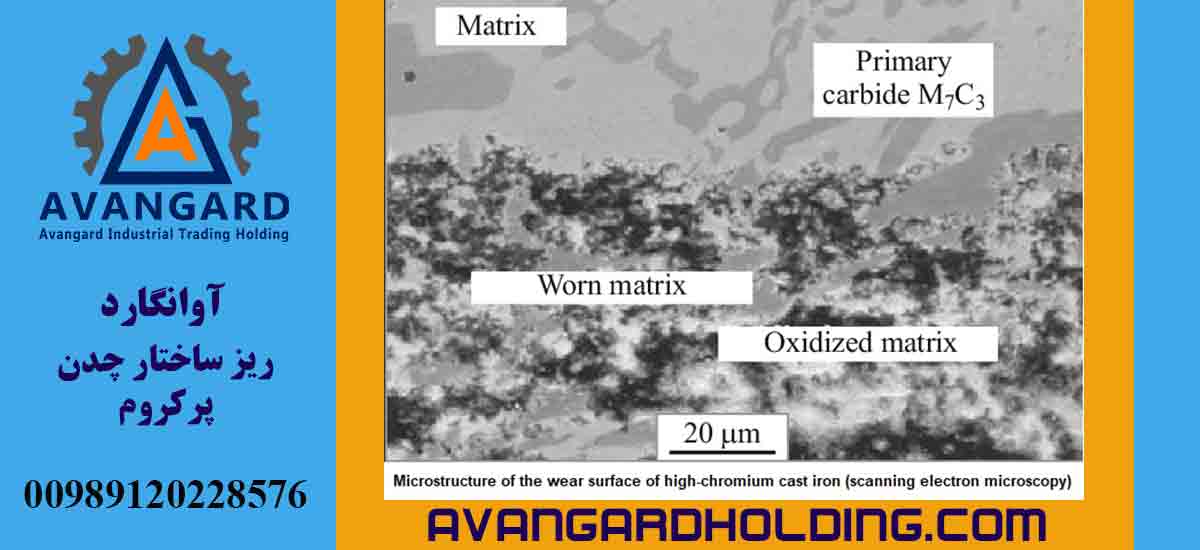

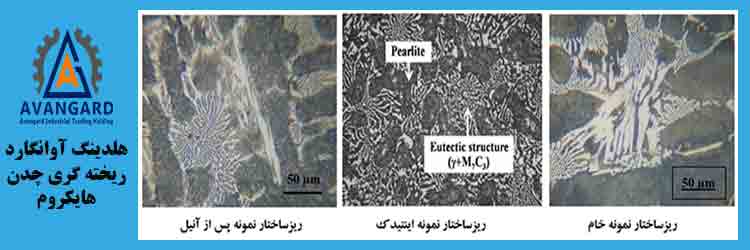

التركيب المجهري للحديد المقاوم للتآكل عالي الكروم
يتمتع الحديد المقاوم للتآكل عالي الكروم بتركيب مجهري فريد يوفر مقاومة عالية للتآكل. يشمل هذا التركيب كربيدات M₇C₃ (حديد-كروم) اليُوتكتية الموزعة في مصفوفة من الأوستينيت أو منتجات تحوله.

أثناء العمليات الكاشطة، تخترق الجسيمات الصلبة سطح المعدن وتزيل أجزاء منه عن طريق الخدوش والتشوه. لمواجهة هذا التآكل، من الضروري أن تحتوي بنية المعدن على مراحل صلبة يمكنها مقاومة اختراق الجسيمات الكاشطة. في سبائك الحديد عالية الكروم، يوفر وجود كربيدات M₇C₃ الصلبة هذه المقاومة.

اختيار المصفوفة المناسبة في هذه السبائك أمر بالغ الأهمية. توفر المصفوفة المارتنسيتيه عالية الكربون والصلبة، بفضل وجود كربيدات ثانوية موزعة، مقاومة عالية للتآكل. بالإضافة إلى ذلك، يمكن أن يكون الأوستينيت غير المستقر مع القدرة على التقسية الناتجة عن العمل خيارًا مناسبًا. في الحديد الأبيض عالي الكروم، تكون الكربيدات موزعة في المصفوفة، على عكس التركيب الليدبوريتية في الحديد الأبيض منخفض السبيكة.

محتوى الكربون ومقاومة التآكل
يلعب محتوى الكربون في التركيب الكيميائي لهذه السبائك دورًا مهمًا في تحديد حجم الكربيدات وبالتالي مقاومة التآكل. زيادة الكربون حتى الحد اليُوتكتية يزيد من حجم الكربيدات ويعزز مقاومة التآكل. ومع ذلك، فإن زيادة الكربون بشكل مفرط (فرط اليُوتكتية) يمكن أن تؤدي إلى تكوين كربيدات أولية هشة، والتي قد تتكسر تحت تأثير الصدمات الميكانيكية، مما يقلل من مقاومة التآكل والمتانة.

تتمتع المصفوفات الأطرى، مثل البيرليت، بمقاومة أقل للتآكل وتزيد من ميل الكربيدات للانفصال عن المصفوفة. يمكن أن يؤدي هذا إلى انخفاض قوة الخضوع والدعم غير الكافي للكربيدات تحت الإجهادات الميكانيكية. لذلك، من الضروري التحكم في التركيب الكيميائي وتطبيق المعالجة الحرارية المناسبة لتحقيق تركيب مجهري مثالي لتحسين مقاومة التآكل والمتانة في سبائك الحديد عالية الكروم المقاومة للتآكل.

صهر وصب الحديد عالي الكروم
تتمتع سبائك الحديد عالية الكروم، بفضل خصائصها الميكانيكية الممتازة، ومقاومتها العالية للتآكل والتآكل الكيميائي، وتطبيقاتها الواسعة في الصناعات الثقيلة، خاصة في تصنيع الكسارات، بتقدير كبير. تحتوي هذه السبائك على نسبة عالية من الكروم (أكثر من 12%)، مما يؤدي إلى تكوين كربيدات الكروم في تركيبها المجهري، مما يضمن مقاومة عالية للتآكل وطول عمر الأجزاء المنتجة.

تشمل عملية إنتاج الحديد عالي الكروم عدة مراحل رئيسية: التشكيل، الصب، التشطيب أو الطحن، وأخيرًا المعالجة الحرارية. يجب تنفيذ هذه المراحل بعناية وفقًا للمعايير المحددة لتجنب العيوب مثل التشقق أو اختراق الرمل أو التشوه.

1. تشكيل الحديد عالي الكروم
يعد التشكيل الصحيح والدقيق أساسًا لجودة الأجزاء النهائية. النقاط الأساسية تشمل:

• اختيار مواد التشكيل: استخدام رمال ذات مقاومة عالية وخصائص حرارية مناسبة لمنع احتراق الرمل واختراق المعدن المصهور.

• تصميم نظام القنوات والتغذية: يقلل نظام القنوات المناسب من الاضطراب ويمنع تكوين الفراغات الغازية والانكماشية.

• استخدام الطلاء المقاوم: يقلل طلاء القوالب بالمواد المقاومة للحرارة من عيوب السطح في القطع المصبوبة.

2. صب الحديد عالي الكروم
الصب هو المرحلة التي يتم فيها نقل المعدن المصهور إلى القالب. تشمل العوامل المهمة:

• التحكم في درجة حرارة الصب: تتراوح درجات حرارة الصب للأجزاء بسماكة أقل من 10 مم عادة بين 1350–1400 درجة مئوية.

• منع الانكماش وعيوب السطح: تساعد درجات الحرارة المناسبة في تجنب مشاكل مثل اختراق المعدن المصهور أو احتراق الرمل.

• التحكم في سرعة الصب: تمنع السرعة المناسبة للصب الاضطراب وتكوين الفراغات الغازية.

دور العناصر في خصائص وصب الحديد الزهر

الألومنيوم (Aluminum)
يعمل الألومنيوم عادةً كعامل مساعد لتشكيل الفريت في الحديد الزهر. كما يسهل تكوين الجرافيت بكميات صغيرة جدًا (حوالي 0.025%). بفضل خصائصه، يمكن للألومنيوم تحسين الخصائص الميكانيكية للحديد الزهر، خاصةً في تقليل حجم الحبيبات وتحسين قابلية التشغيل على الآلات.

الأنتيمون (Antimony)
الأنتيمون معروف كمثبت للبيرلايت. يُستخدم عادةً في الحديد الزهر الرمادي لزيادة مقاومة التآكل وتحسين الخصائص الميكانيكية عند درجات الحرارة العالية. الأنتيمون فعال في تعزيز تكوين البيرلايت، مما يحسن المقاومة للشد والصلابة.

البزموت (Bismuth)
يعمل البزموت كمثبت ضعيف للبيرلايت. يضاف عادةً بكميات صغيرة لتحسين الخصائص الفيزيائية والميكانيكية للحديد الزهر. كما يمكن أن يساعد في تقليل الهشاشة ويؤثر إيجابياً على عملية الصب.

البورون (Boron)
يعمل البورون، عند استخدامه بأكثر من 0.15%، كمثبت قوي للبيرلايت. يمكنه تكوين كربيدات البورون، مما يزيد بشكل كبير مقاومة التآكل والصدأ. كما يساعد البورون في تقليل حجم الحبيبات وتحسين الخصائص الميكانيكية.

الكروم (Chromium)
الكروم هو أحد أقوى العناصر المكونة للكربيدات، ويستطيع تكوين كربيدات معقدة. يزيد من مقاومة الصب الأبيض، يمنع تكوين الجرافيت في الأقسام الرقيقة أثناء التبريد، ويعزز تكوين بيرلايت طبقي وأصلب. هذه البنية تحسن مقاومة التآكل، مقاومة الزحف، والمتانة عند درجات الحرارة العالية، كما تزيد الصلابة ومقاومة الأكسدة. الكروم مفيد بشكل خاص في الحديد الزهر الأوستينيتي والمقاوم للحرارة المعرض للتغيرات الحرارية المتكررة.

النحاس (Copper)
يمكن للنحاس بكميات صغيرة تعزيز تكوين الجرافيت. بعد القصدير، يُعرف النحاس كمحفز جيد لتكوين البيرلايت. يستخدم بشكل خاص في الحديد الزهر الرمادي والسبائك التي تتطلب مقاومة للتآكل.

المنغنيز (Manganese)
المنغنيز عنصر مهم في تكوين الكربيدات ويعزز تكوين البيرلايت. يحسن مقاومة التآكل والمتانة للحديد الزهر، ويمكن أن يعمل أيضًا كعامل مزيل للأكسجين أثناء الصهر.

التيلوريوم (Tellurium)
التيلوريوم مثبت قوي للبيرلايت، ويستخدم بشكل خاص في الحديد الزهر ذو الجرافيت الرقيق. يمكن أن يحسن الخصائص الميكانيكية، يقلل حجم الحبيبات، ويحسن قابلية التشغيل.

التيتانيوم (Titanium)
التيتانيوم، عند استخدامه بأقل من 0.25%، يسهل تكوين الجرافيت. يستخدم بشكل خاص في الحديد الزهر السبائكي لتحسين الخصائص الميكانيكية وتقليل الهشاشة، ويعمل كمساعد في عملية تكوين الجرافيت.

النيكل (Nickel)
يُعرف النيكل كعنصر ضعيف لتكوين البيرلايت ويسهل أيضًا تكوين الجرافيت والفريت. يُستخدم بشكل خاص في حديد الزهر السبائكي المقاوم للتآكل، خاصة في الحديد الزهر الأوستينيتي والمقاوم للحرارة، لتحسين الخصائص الميكانيكية ومقاومة التآكل. النيكل يعزز تكوين الجرافيت، لكن تأثيره نصف تأثير السيليكون تقريبًا، ويؤدي إلى توزيع الجرافيت في شكل ناعم جدًا. كما يقلل من استقرار الكربيدات الأولية وينتج بيرلايت ناعم، ويمكن أن يشكل هياكل مارتنزيتية. النيكل يزيد من دقة الحبيبات، ويزيد الكثافة النوعية، ويقلل المسامية، ويعمل مع الكروم لتحقيق صب متجانس للأجزاء ذات السماكات المتغيرة.

الفاناديوم (Vanadium)
الفاناديوم عنصر قوي لتكوين الكربيدات ويعزز البيرلايت الصلب. يُضاف عادةً إلى الحديد الزهر السبائكي لتحسين القوة ومقاومة التآكل ويعمل كعنصر معزز في البنية الدقيقة للحديد، محسنًا الخصائص الميكانيكية.

المغنيسيوم (Magnesium)
يلعب المغنيسيوم دورًا رئيسيًا في إنتاج الحديد الزهر الدكتايل (النودلاري). إضافة كمية محددة من المغنيسيوم إلى الحديد المصهور تنتج جرافيت كرويًا، محسنًا الخصائص الميكانيكية. كما يقلل من الكبريت والأكسجين في المعدن المصهور، مانعًا تكوين الجرافيت الرقيق وتحسين جودة الصب.

الجرافيت (Graphite)
الجرافيت، الذي يُباع كفروسبائك في شركة أڤانغارد، يُستخدم كإضافة للتحكم في شكل وحجم الجرافيت في الحديد الزهر. الجرافيت الخالي من الكبريت يُستخدم في الحديد الزهر ذو الجرافيت الكروي أو المضغوط، محسنًا الخصائص الميكانيكية، بينما الجرافيت المحتوي على الكبريت يُستخدم في الحديد الزهر الرمادي ذو الجرافيت الرقيق. يعمل الجرافيت كمعزز، محسنًا خصائص الصب، ويقلل الانكماش ويزيد الليونة.

النيوبيوم (Niobium)
إضافة النيوبيوم (0.1–1%) إلى الحديد الزهر عالي الكروم تُكوّن كربيدات نيوبيوم (NbC) منتشرة ذات صلابة عالية جدًا. تعمل هذه الطور الصلب على تحسين مقاومة التآكل وتعمل كنواة لتكوين كربيدات الكروم (M7C3)، مما يحسن توزيع الكربيدات وحجمها وخصائص الحديد الميكانيكية والتآكلية. كما يعزز النيوبيوم مقاومة الصدمات ومقاومة التآكل في الحديد الزهر عالي الكروم عند التحكم الأمثل.

التنجستن (Tungsten)
تأثيره في الحديد الني-هارد: التنجستن عنصر سبائكي رئيسي، خاصة في درجات Ni-hard، يُكوّن كربيدات التنجستن التي تقوي البنية الدقيقة، تزيد الصلابة، تحسن مقاومة الصدمات وتتحمل ظروف التشغيل القاسية.

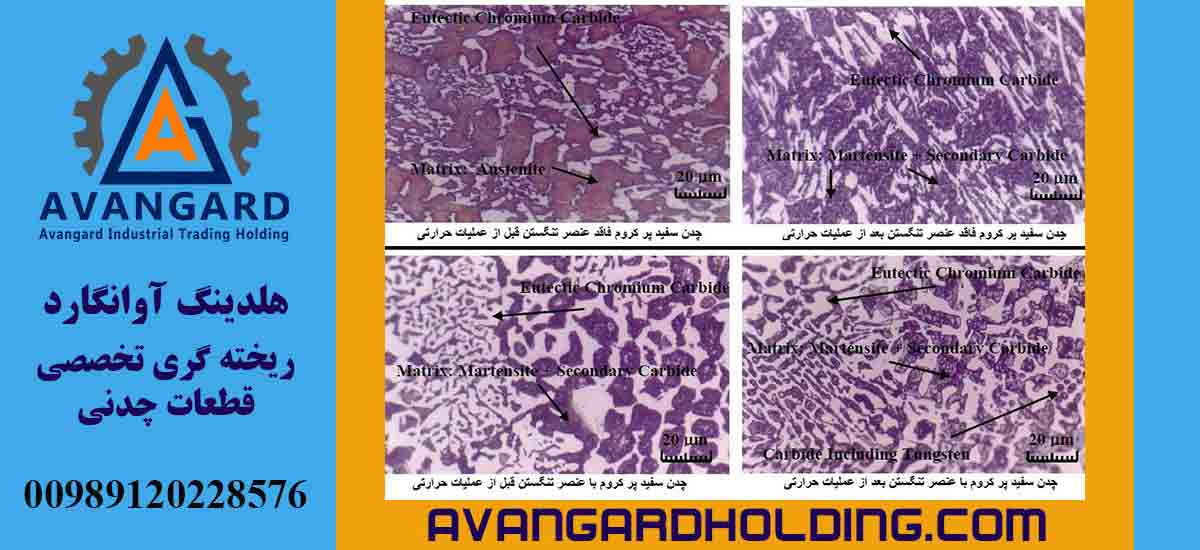

تأثيره في الحديد عالي الكروم: في الحديد الزهر عالي الكروم (12–28% Cr، 1.5–3.5% C)، يُكوّن التنجستن كربيدات مستقرة (Fe3W3C, Fe4W2C) مع الكروم والحديد، مما يحسن مقاومة التآكل والصلابة. مع زيادة محتوى الكروم، تتحول كربيدات M3C إلى M7C3، محققة تحسينات في الخصائص الميكانيكية والبنيوية. التنجستن ضروري للتحكم في البنية الدقيقة وأداء الحديد العام.

تأثير المعالجة الحرارية على الصلابة والبنية الدقيقة للحديد الزهر الأبيض عالي الكروم

يُستخدم الحديد الزهر الأبيض عالي الكروم على نطاق واسع في التطبيقات الصناعية بسبب مقاومته العالية للتآكل وخصائصه الميكانيكية الفريدة. يلعب هذا النوع من الحديد دورًا حيويًا في التعدين، إنتاج الأسمنت، تصنيع قوالب الطوب، شفرات التوربينات في ماكينات الشات بينينغ، وخاصة في إنتاج كرات المطاحن، مطارق الكسارة، وآلات صناعة الرمل. اقتصاديًا، تتمتع هذه المواد بقيمة عالية بسبب متانتها وكفاءتها في مختلف الصناعات.

تتكون البنية الدقيقة للحديد الزهر عالي الكروم أساسًا من مصفوفة مارتنزيتية موزعة ضمن شبكة من كربيدات الحديد والكروم المركبة. توفر هذه البنية مقاومة عالية للتآكل وقدرة على تحمل الصدمات الميكانيكية الناتجة عن اصطدام المواد بالأحواض والمطارق في الكسارات، وكذلك الاصطدامات بين كرات المطاحن وجسم المطحنة. على سبيل المثال، كرات المطاحن المستخدمة بأحجام مختلفة في مطاحن الأسمنت الأبيض أو الرمادي تظهر بوضوح: حيث يؤدي معدل التآكل المنخفض إلى تقليل دخول المواد المعدنية في المنتج النهائي.

تعد صلابة الجزء العالي الكروم مهمة لسببين: أولاً، التباين الكبير في الصلابة بين السطح والمركز يمكن أن يؤدي إلى تشوه القطعة، عادة نتيجة للبنية الدقيقة غير المتجانسة أو المعالجة الحرارية غير الصحيحة. ثانيًا، انخفاض الصلابة من السطح إلى المركز يقلل من كفاءة الكرات الصغيرة ويحد من إعادة استخدام القطع الكبيرة البالية.

تشمل البنية الدقيقة للحديد الزهر عالي الكروم الدندريتات الأولية والبنية اليوتكتية. تعتمد الكربيدات اليوتكتية المتكونة على التركيب الكيميائي وسرعة التبريد أثناء التصلب وقد تكون من الأنواع الاستوكيومترية: (FeCr)23C6، (FeCr)7C3، أو (FeCr)3C. في معظم الحالات، تكون الكربيدات اليوتكتية من نوع (FeCr)7C3. تحدد سرعة التبريد ليس فقط مرحلة المصفوفة— والتي يمكن أن تكون أوستينيت، مارتنزيت أو بيرلايت— بل تؤثر أيضًا على نوع وتوزيع الكربيدات. عند سرعات تبريد منخفضة، تتشكل الكربيدات الثانوية حول دندريتات الأوستينيت، مما يعزز مقاومة التآكل.

المعالجة الحرارية للحديد الزهر الأبيض عالي الكروم (السبائك تحت اليودكتية)

الحديد الزهر الأبيض عالي الكروم ذو التركيب تحت اليودكتية يمتاز بصلابة أكبر مقارنة بالسبائك فوق اليودكتية بسبب عدم ترسيب الكربيدات الأولية، مما يمنحه متانة أعلى. تتكون البنية المصبوبة لهذه السبائك من دندريتات أولية وبنية يوتكتية، ويعتمد حجم الكولوني على نطاق التصلب وسرعة التبريد. شكل الكربيدات اليوتكتية يتأثر بنوع وكمية العناصر المكونة للكربيد ومحتوى الكربون المكافئ.

أثناء التبريد التوازني، من درجة حرارة اليوتكتك حتى درجة الحرارة الحرجة (~720°C)، تبدأ كربيدات الكروم بالترسيب من مصفوفة الأوستينيت، ويتبعها التحول ما قبل اليودكتك مع استمرار التبريد. في حالة التبريد غير التوازني، يمكن أن يتحول الأوستينيت المشبع إلى بينيت أو بيرلايت. يمكن للعناصر المضافة منع هذا التحول. زيادة محتوى الكربون تعزز صلابة الكربيدات اليوتكتية. تجدر الإشارة إلى أن بنية كربيدات (FeCr)7C3 في السبائك التي تحتوي على 10–26٪ كروم تبقى مستقرة أثناء عملية الأوستنيت.

عملية المعالجة الحرارية للحديد الزهر عالي الكروم
تشمل المعالجة الحرارية للحديد الزهر الأبيض عالي الكروم عمليات التلدين (Annealing)، التقسية (Hardening) والتمبر (Tempering) للوصول إلى بنية دقيقة مثالية مع توزيع متوازن للكربيدات والمصفوفة، مما يزيد من مقاومة التآكل والمتانة. للحصول على أقصى صلابة ومقاومة للتآكل، من الضروري تكوين مصفوفة مارتنزيتية. تساعد العناصر المناسبة على منع تكوين البيرلايت وزيادة قابلية التصلب. زيادة محتوى الكربون والكروم يضمن توزيعًا أكثر تجانسًا للكربيدات، مما يسمح بتكوين المارتنزيت وزيادة حجم الكربيدات حتى عند سرعات تبريد منخفضة.

تأثير التبريد بالهواء والعناصر المضافة

يمكن أن يؤدي التبريد بالهواء إلى تكوين مصفوفة مارتنزيتية مع تقليل الإجهادات الداخلية. استخدام عناصر سبائكية مثل النيكل (Ni)، المنغنيز (Mn)، والنحاس (Cu) يمكن أن يزيد من كمية الأوستينيت المتبقي، مما قد يقلل مقاومة التآكل.

على الرغم من أن التبريد بالهواء أخف من التبريد بالماء أو الزيت، فإن وجود الأوستينيت المتبقي قد يؤدي إلى تليين السطح قليلًا وتقليل الصلابة. لذلك، فإن التحكم في تركيب السبائك وظروف التبريد أمر ضروري لتحقيق توازن بين المتانة والصلابة ومقاومة التآكل في الحديد الزهر الأبيض عالي الكروم.

التركیب الكيميائي لنوع من حديد الزهر الأبيض عالي الكروم
Cu	Ni	Mo	Cr	S	P	Mn	Si	C
0.07	0.2	0.5	15	0.007	0.03	0.6	0.8	2.6

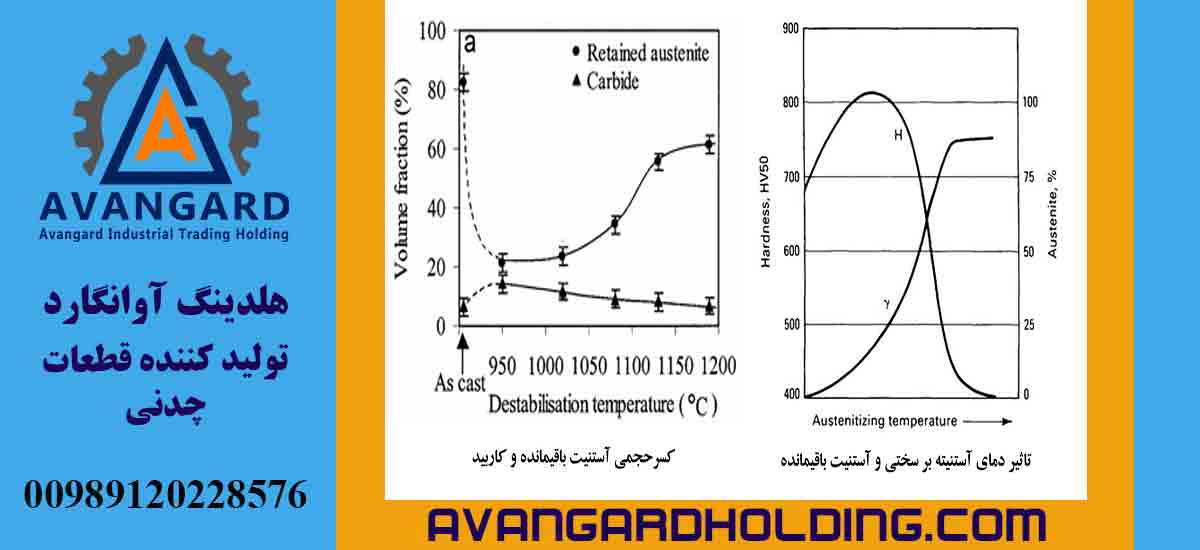

درجة حرارة الأوستنته (Austenitizing Temperature) تؤثر على البنية والخواص النهائية وتحدد نسبة الكربون المذاب في مصفوفة الأوستينيت. نطاق درجة حرارة الأوستنته للحديد الأبيض عالي الكروم الذي يحتوي على 12 إلى 20٪ كروم هو بين 950 و1100 °م. زيادة درجة حرارة الأوستنته تزيد من استقرار الأوستينيت، مما يؤدي إلى زيادة كمية الأوستينيت المتبقية وتقليل الصلابة. درجة حرارة الأوستنته المنخفضة تؤدي إلى تكوين المارتنزيت منخفض الكربون، وبالتالي انخفاض الصلابة ومقاومة التآكل.

مع زيادة سرعة التبريد، تتأخر التحولات الانتشارية ويميل الميكروستركتر للمصفوفة نحو المراحل غير المتوازنة مثل بينيت العلوي، بينيت السفلي والمارتنزيت. أظهرت الدراسات أنه بالنسبة للقطع حتى سمك 120 مم، فإن فرق الصلابة بين التبريد بالهواء المضغوط والتبريد بالزيت غير ملحوظ. يُنصح بالتبريد بالهواء المضغوط من درجة حرارة الأوستنته حتى أقل من درجة حرارة تكوين البرليت (حوالي 550 °م).

تم اقتراح نوعين من المعالجة الحرارية للحديد الأبيض عالي الكروم: الأول تمبر عند درجة حرارة 205–230 °م لمدة 2–4 ساعات لزيادة المتانة وتخفيف الإجهادات الداخلية؛ الثاني تمبر عالي الحرارة، خاصة للقطع الكبيرة المصبوبة، لتقليل الأوستينيت المتبقي وزيادة مقاومة الطبقات في نطاق 480–550 °م. الهيكل بعد التبريد يحتوي على جزء حجمي من الأوستينيت المتبقي، والوقت أو درجة الحرارة الزائدة في التمبر تؤدي إلى انخفاض الصلابة وتقليل مقاومة التآكل.

دورات المعالجة الحرارية المقترحة لنوع من الحديد الأبيض عالي الكروم
وصف دورة المعالجة الحرارية	اسم الدورة	رقم الدورة
الأوستنته عند 970 °م، ثم التبريد بالهواء المضغوط حتى 500 °م، التبريد في الهواء حتى 50 °م، وأخيرًا التمبر عند 550 °م لمدة ساعتين ثم التبريد في الهواء.	التبريد بالهواء المضغوط	1
الأوستنته عند 970 °م، ثم يتم تبريد القطعة في الزيت حتى 500 °م. بعد ذلك، تُبرد القطعة في الهواء حتى 50 °م. أخيرًا، يتم التمبر عند 550 °م لمدة ساعتين ثم التبريد في الهواء.	التبريد بالزيت	2
الأوستنته عند 970 °م، ثم تُحفظ القطعة لمدة 90 ثانية في حمام ملحي عند 500 °م. بعد ذلك، تُبرد القطعة بالهواء المضغوط حتى 50 °م. بعد ذلك، يتم التمبر عند 520 °م لمدة ساعتين، وأخيرًا تُبرد مرة أخرى بالهواء المضغوط.	المارتيمبرينغ	3

تأثير المعالجة الحرارية على الصلابة والميكروستركتر للحديد الأبيض عالي الكروم موضوع أساسي في هندسة المواد وإنتاج القطع المقاومة للتآكل. الحديد الأبيض عالي الكروم يتميز بمقاومة عالية للتآكل بفضل خصائصه الخاصة، ويُستخدم في صناعات مختلفة، بما في ذلك التعدين وصناعة الصلب وتصنيع الآلات الثقيلة. أحد العوامل الرئيسية التي تؤثر على الخواص الميكانيكية لهذه السبائك هو المعالجة الحرارية، التي تُجرى لتحسين الصلابة والميكروستركتر.

صلابة الحديد الأبيض عالي الكروم (حديد الكروم)

يمكن أن تكون صلابة حديد الكروم بعد الصب الأولي حوالي HRC 47 (روكويل C مقسى). ومع ذلك، مع تطبيق المعالجة الحرارية المناسبة، يمكن أن تتجاوز هذه القيمة HRC 60. هذا الارتفاع في الصلابة ناتج عن تكوين بنية مارتنزيتية تتحقق من خلال الأوستنته عند درجات حرارة عالية والتبريد السريع (كوئنش). كما تحسن المعالجة الحرارية توزيع الكربيدات في المصفوفة، مما يؤدي إلى زيادة مقاومة التآكل وطول عمر القطع.

أحد الجوانب المثيرة للاهتمام في المعالجة الحرارية للحديد الأبيض عالي الكروم هو أنه خلال عملية التمبر، يُتوقع عمومًا انخفاض الصلابة، لأن التمبر يؤدي إلى رجوع بعض المراحل المارتنزيتية. ومع ذلك، في حديد الكروم الأبيض، يكون انخفاض الصلابة بعد التمبر محدودًا جدًا. ويرجع ذلك إلى تحلل الأوستينيت المتبقي وتكوين الكربيدات الثانوية، التي لا تقلل الصلابة فحسب، بل يمكن أن تزيدها أيضًا. بعبارة أخرى، بعد التمبر، تعتمد الصلابة النهائية على تأثيرين مجتمعين: انخفاض الصلابة الناتج عن رجوع المارتنزيت وزيادة الصلابة الناتجة عن تكوين الكربيدات الثانوية وتحول الأوستينيت المتبقي إلى مارتنزيت. هذه العملية تضمن أن يظل الحديد الأبيض عالي الكروم قويًا جدًا ومقاومًا للتآكل بشكل ممتاز.

تشير هذه النقاط إلى أهمية المعالجة الحرارية في تحسين الخصائص الميكانيكية لحديد الكروم. يمكن للطرق الصحيحة مثل الأوستنته عند درجات حرارة عالية، والتبريد في وسط معين مثل الهواء أو الزيت، ثم التمبر عند درجات حرارة مضبوطة، أن تحسن أداء هذه القطع المقاومة للتآكل بشكل كبير. ولزيادة فعالية هذه العمليات، يكون من الضروري اختيار التركيبة الدقيقة للعناصر السبائكية مثل الكروم والكربون وعناصر أخرى مثل الموليبدينوم والفاناديوم.

تأثير دورات المعالجة الحرارية على الصلابة والميكروستركتر

مع تطبيق الثلاث دورات للمعالجة الحرارية المذكورة أعلاه، تزداد صلابة جميع القطع. هذا الارتفاع ناتج عن تكوين المارتنزيت وترسب الكربيدات الثانوية في المصفوفة. النتائج لكل دورة كما يلي:

الدورة رقم 1، التي تشمل التبريد بالهواء المضغوط والتمبر، تظهر أقل صلابة سطحية. ظهور الشقوق على سطح العينة 2 بعد المعالجة الحرارية يشير إلى أن الدورة لم تكن مناسبة. اختيار الزيت كوسيط تبريد، الذي ينتج مصفوفة مارتنزيتية صلبة، مع الإجهاد الانكماشي الناتج عن انخفاض درجة الحرارة والتوسع الناتج عن تحول المارتنزيت، يؤدي إلى تركيز الإجهاد وتكوّن شقوق دقيقة في القطعة.

من المتوقع أن يؤدي الاحتفاظ بالعينة عند درجة حرارة أعلى من بداية تكوين المارتنزيت في حمام ملحي منصهر إلى تساوي درجة الحرارة بين السطح والنواة، مما يقلل اختلاف السطح بعد التبريد. لذلك، تُعتمد الدورة 3 كدورة نهائية.

أقل صلابة تتعلق بالحالة المصبوبة وتبلغ حوالي 47 HRC. يؤدي تطبيق دورة المعالجة الحرارية المذكورة أعلاه إلى زيادة صلابة جميع القطع بسبب تكوين المارتنزيت وترسب الكربيدات الثانوية. وفقًا لقياسات الصلابة الحجمية، يمكن تحقيق أقل اختلاف في الصلابة بين السطح والحجم باستخدام المارتيمبرينغ. أفضل مصفوفة هي مارتنزيتية، مدعومة بالكربيدات. لوحظت الكربيدات المنصهرة 3M7C ذات شكل قضيب وأحيانًا شفرة في هذه العينات. وتجدر الإشارة إلى أن نمو الكربيدات 3M7C يحدث بشكل قضيب وشفرة، مع محور طولها موازٍ لاتجاه تدفق الحرارة في القالب.

تطبيق الحديد الأبيض السبائكي في التعدين

تُستخدم الحديدات البيضاء السبائكية، وخصوصًا الأنواع عالية الكروم، على نطاق واسع في صناعة التعدين بسبب مقاومتها العالية للتآكل والاحتكاك. تحتوي هذه السبائك على 12–35٪ كروم وتشكل بنية مارتنزيتية توفر صلابة ومتانة عالية.

في المعدات التعدينية مثل الكسارات، تُستخدم المطارق المصنوعة من حديد عالي الكروم كعناصر رئيسية في عملية تكسير المواد. تُنتج هذه المطارق وفقًا للمعيار الدولي ASTM A532 وتظهر مقاومة عالية في ظروف العمل القاسية.

بالإضافة إلى ذلك، تُستخدم كرات الطحن المصنوعة من الحديد الأبيض عالي الكروم في المطاحن الصناعية لطحن المواد المعدنية. تحتوي هذه الكرات على كربيدات كروم أولية وثانوية وتوفر صلابة ومقاومة عالية للتآكل، وتُستخدم في صناعات مثل الأسمنت والصلب.

استخدام الحديد الأبيض السبائكي في المعدات التعدينية لا يحسن كفاءة العمليات فحسب، بل يقلل أيضًا من تكاليف الصيانة ويزيد عمر القطع، مما يجعله خيارًا مثاليًا للتطبيقات التعدينية.

مطارق الكسارات عالية الكروم

في الكسارات، تلعب المطارق دورًا رئيسيًا في تكسير المواد. تُعتبر مطارق الحديد الأبيض عالي الكروم من أهم قطع الصب في صناعات التعدين والبناء بسبب خصائصها الفريدة مثل مقاومة عالية للتآكل والصدأ. على سبيل المثال، في كسارات الفك، تُصنع المطارق لقطع مثل Jaw Crusher 120 و Jaw Crusher 180 وغيرها من القطع من حديد مقاوم للتآكل عالي الكروم إلى جانب فولاذ المنغنيز وحديد Ni-hard. تُصنع هذه القطع وفق المعيار الدولي ASTM A532، مما يضمن جودة عالية وأداء مثالي في ظروف العمل الصعبة.

يُشكل الحديد الأبيض المقاوم للتآكل عالي الكروم، الذي يحتوي على 12–35٪ كروم، بنية مارتنزيتية توفر صلابة عالية ومقاومة ممتازة للتآكل. وبفضل خصائصه الميكانيكية والكيميائية، تعمل هذه السبائك بكفاءة حتى في البيئات المسببة للتآكل ودرجات الحرارة العالية. يُستخدم حديد الكروم في مطارق كسارات الفك وغيرها من معدات التعدين، بما في ذلك الغربال وأجهزة التكسير والتصنيف الأخرى، مما يحسن عملية التكسير ويقلل تكاليف الصيانة ويزيد من عمر القطع.

توفر هذه القطع المصبوبة، المصممة بدقة ومعالجة حرارية متقدمة، صلابة مارتنزيتية ومقاومة استثنائية للتآكل، مما يحسن كفاءة الجهاز ويقلل التوقفات الناتجة عن استبدال القطع. لذلك، يُعد صب مطارق الكروم أمرًا حيويًا في صناعة التكسير.

كرات الطحن المصبوبة

تُستخدم كرات الطحن المصبوبة، وخاصة الأنواع السبائكية، في صناعات مختلفة مثل التعدين والأسمنت والصلب لطحن المواد إلى حجم جزيئي مناسب. تتم هذه العملية من خلال دوران المطحنة واصطدام الكرات بالمواد بداخلها. لذلك، يجب أن تتمتع هذه الكرات بخصائص ميكانيكية مناسبة ومقاومة عالية للصدمات.

كرات الطحن من الحديد الأبيض منخفض السبائك

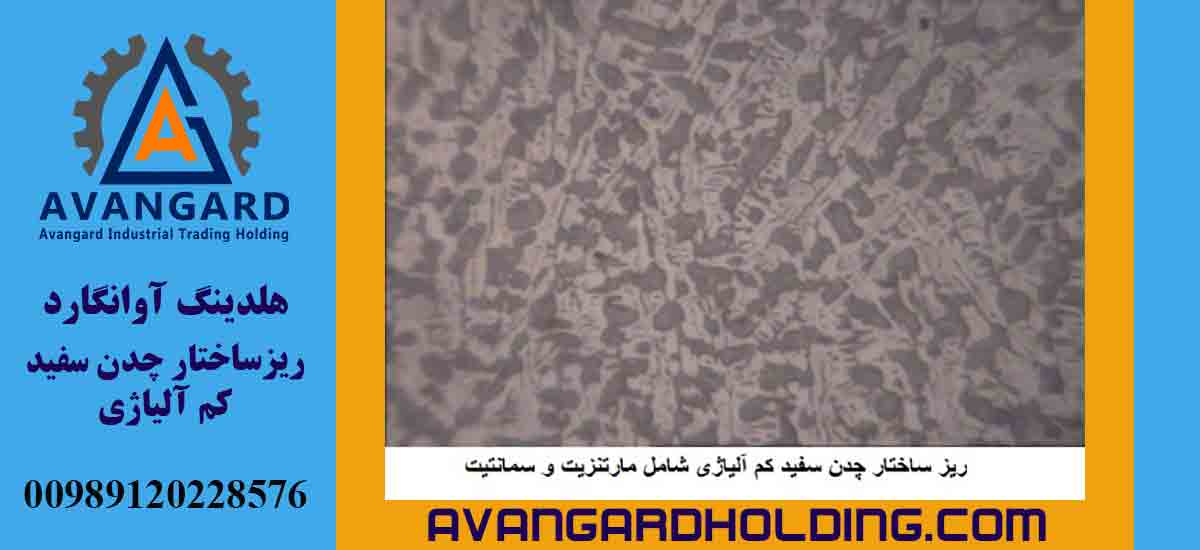

تصنع هذه الكرات من الحديد الأبيض منخفض السبائك الذي يحتوي على 0.5–1.5٪ كروم. بعد المعالجة الحرارية، تتكون البنية المجهرية لها من كربيد الحديد (السمنتيت) والمارتنزيت، وتكون الصلابة بين 58 و 62 HRC. تُستخدم هذه الكرات بشكل رئيسي في صناعات التعدين مثل مناجم النحاس وخام الحديد.

كرات الطحن من الحديد الأبيض عالي الكروم

تتميز هذه الكرات، التي تحتوي على نسبة عالية من الكروم، ببنية مختلفة عن الكرات منخفضة السبائك. الكربيدات الأولية والثانوية للكروم، التي تتكون بعد المعالجة الحرارية في مصفوفة مارتنزيتية، تتمتع بصلابة أعلى من كربيد الحديد وتوفر مقاومة ممتازة للتآكل، ومقاومة للصدمات، وصلابة عامة عالية.

الاستخدام الرئيسي لهذه الكرات في صناعة الأسمنت. في المطاحن ذات الحجرات الثنائية أو الثلاثية، تستخدم الكرات في الحجرة الأولى بأحجام 60–90 مم وصلابة 58–62 HRC، بينما تستخدم الكرات في الحجرات التالية بأحجام 15–60 مم وصلابة 58–64 HRC. معدل تآكل هذه الكرات منخفض جدًا في مصانع الأسمنت، وبالإضافة إلى الأسمنت الرمادي، تُستخدم أيضًا في إنتاج الأسمنت الأبيض.

نوع آخر من هذه الكرات، يحتوي على 28–30٪ كروم، يُستخدم في مطاحن البليت في مجمعات صناعة الصلب الكبيرة المتكاملة.

صب الحديد الأبيض عالي الكروم المقاوم للتآكل: جودة ممتازة مع خدمات متخصصة من اونجارد

يُعد صب الحديد الأبيض عالي الكروم المقاوم للتآكل من أكثر العمليات تقدماً في صناعة الصب، وبفضل مقاومته الاستثنائية للتآكل والتلف، يستخدم على نطاق واسع في صناعات التعدين والصلب والأسمنت. تعمل شركة اونجارد، مستفيدة من مهندسين ذوي خبرة عشرين عامًا وخريجين من أفضل الجامعات في إيران وكندا، في مجال صب الحديد الأبيض عالي الكروم المقاوم للتآكل.

تستخدم الشركة معدات حديثة في المصنع وورش متقدمة لإنتاج قطع مثل المطارق وأجزاء مقاومة للتآكل لمعدات التكسير والتفتيت والتصنيف في المناجم، وأغلفة المضخات والدوافع وأجزاء صناعية أخرى. يتم صب الحديد عالي الكروم في اونجارد وفق المعايير العالمية ومع تطبيق مراقبة جودة دقيقة لتقديم منتجات عالية الجودة بأسعار تنافسية للعملاء.

الحديد الأبيض عالي الكروم: بنية مارتنزيتية، صلابة عالية ومقاومة للتآكل

يُصنع الحديد الأبيض عالي الكروم باستخدام طرق صب حديد الكروم، ويحتوي على 12–35٪ كروم وبنية مارتنزيتية توفر صلابة عالية ومقاومة ممتازة للتآكل. تجعل هذه الخصائص هذه السبائك مثالية للاستخدام في المعدات الثقيلة وبيئات العمل القاسية.

خدمات اونجارد في صب حديد الكروم:

• إنتاج قطع متينة ومخصصة باستخدام التكنولوجيا المتقدمة.

• ضمان متانة وأداء القطع من خلال المعالجة الحرارية المتقدمة بعد صب الحديد الأبيض عالي الكروم.

• توفير سبائك مصبوبة مقاومة للتآكل بجودة عالية.

لماذا اونجارد؟
تستفيد شركة اونجارد من فريق هندسي، وخريجي أفضل الجامعات في إيران وكندا، وأكثر من عقدين من الخبرة في إنتاج وصب الحديد الأبيض عالي الكروم. من خلال تصنيع قطع متخصصة وتقديم خدمات بأسعار تنافسية، تُعد اونجارد أحد أفضل الخيارات لشراء وبيع هذه المنتجات في طهران وكافة أنحاء إيران.

يمكنك أيضًا الاستماع إلى البودكاست (المقال الصوتي) لهذه المقالة، كما يتوفر ملف الباوربوينت للمقالة للتحميل.

للطلبات ولمزيد من المعلومات حول صب أنواع الحديد الأبيض عالي الكروم المقاوم للتآكل وخدمات اونجارد الأخرى، تواصل مع الفريق المحترف في اونجارد.

شركة اونجارد القابضة للتجارة الصناعية
الهاتف: 00989120228576
الموقع الإلكتروني: ar.Avangardholding.com
